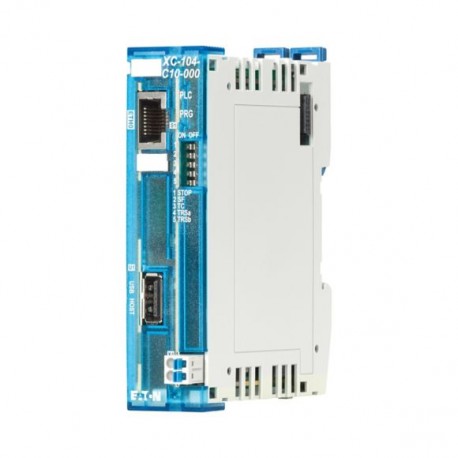

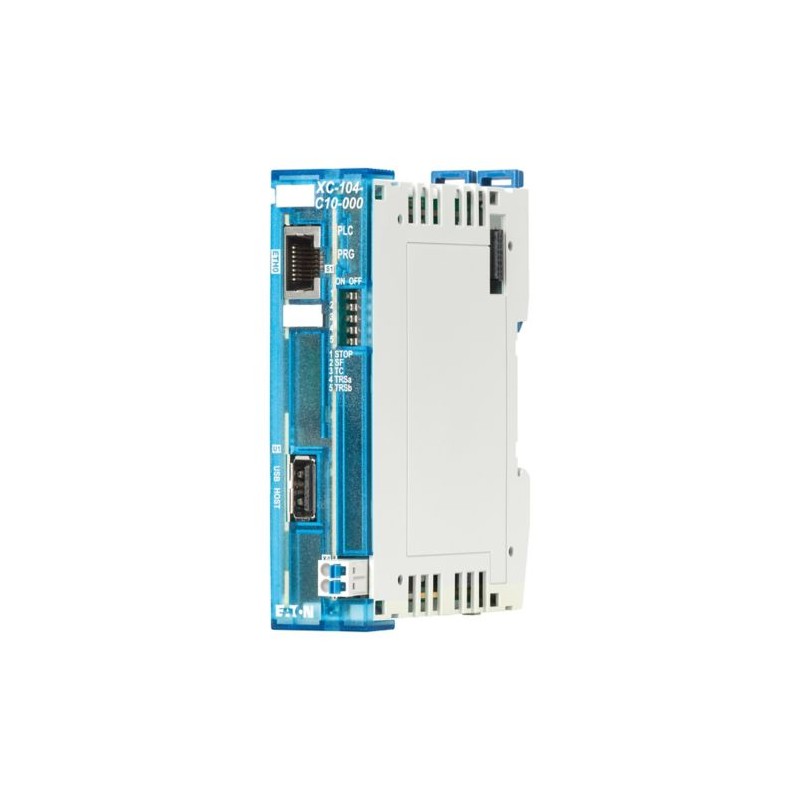

XC-104-C10-000 199971 Y7-199971 EATON ELECTRIC XC104 Modulare SPS, Mikro-SPS, Programmierbares CODESYS 3, US..
XC-104-C10-000
199971
Y7-199971
EATON-MOELLER
XC104 Modulare SPS, Mikro-SPS, Programmierbares CODESYS 3, USB, Ethernet,
Eaton Modularsteuerung XC104, Mikro-SPS, programmierbar CODESYS 3, USB, Ethernet, XN300 IO erweiterbar
Remote-E / A-Module XN300
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
Produktname
Eaton XC100 modular PLC
Katalognummer
199971
Produkt Länge/Tiefe
104.2 mm
Produkthöhe
29.3 mm
Produktbreite
80.3 mm
Produktgewicht
0.11 kg
Zertifikat(e)
UL listed
EN 61131
EAC
UL File No.: E205091
CE
cULus Listed
EN 61131
EAC
UL File No.: E205091
CE
cULus Listed
EAN
4015081997602
Modellcode
XC-104-C10-000
Produktspezifikationen
Typ
Modulare SPS XC104
Luftentladung
8 kV/6 kV, Luft/Kontaktentladung, ESD
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Ausstattung:
XSOFT-CODESYS 3
Verschmutzungsgrad
2
Berstimpuls
1 kV, Signalleitung
2 kV, Versorgungskabel
2 kV, Versorgungskabel
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-3
Trockene Hitze nach IEC 60068-2-2
Trockene Hitze nach IEC 60068-2-2
Luftdruck
795 - 1080 hPa (Betrieb)
Explosionsschutz-Kategorie für Staub
Keine
Umweltbedingungen
Kondensation: durch geeignete Maßnahmen verhindern
Explosionsschutz-Kategorie für Gas
Keine
Montageart
Tragschienenmontage möglich
Spannungsart
Gleichstrom
Einbaulage
Vertikal (auf horizontaler Hutschiene)
Speicherkapazität
256.000 kByte
Anzahl der Kanäle
0
Sicherheitsleistungsstufe (EN ISO 13849-1)
Ohne
SIL (IEC 61508)
Ohne
Umgebungsbetriebstemperatur – max
60 °C
Umgebungsbetriebstemperatur – min
-20 °C
Umgebungstemperatur Lagerung - max
70 °C
Umgebungstemperatur Lagerung - min
-25 °C
Anzahl HW-Schnittstellen (Industrie-Ethernet)
1
Anzahl HW-Schnittstellen (sonstige)
1
Anzahl HW-Schnittstellen (parallel)
0
Anzahl HW-Schnittstellen (RS-232)
0
Anzahl HW-Schnittstellen (RS-422)
0
Anzahl HW-Schnittstellen (RS-485)
0
Anzahl HW-Schnittstellen (USB)
1
Anzahl HW-Schnittstellen (drahtlos)
0
Anzahl Schnittstellen (PROFINET)
0
Anzahl Ausgänge (analog)
0
Überspannungskategorie
II
Stromstoßbemessung
0,5/0,5 kV, Versorgungskabel, symmetrisch/unsymmetrisch), EMV
1 kV, Signalleitung, unsymmetrisch, EMV
1 kV, Signalleitung, unsymmetrisch, EMV
Störaussendung
40 dB (bei 30 - 230 MHz, Klasse A, emittiert, hochfrequent)
47 dB (bei 230 - 1000 MHz, Klasse A, emittiert, hochfrequent)
47 dB (bei 230 - 1000 MHz, Klasse A, emittiert, hochfrequent)
Anschlusskapaz. (AWG)
24 – 16
Elektromagnetische Felder
10 V/m bei 0,08 – 1,0 GHz (gemäß IEC EN 61000-4-3)
1 V/m bei 2 - 2,7 GHz (gemäß IEC EN 61000-4-3)
3 V/m bei 1,4 - 2 GHz (gemäß IEC EN 61000-4-3)
1 V/m bei 2 - 2,7 GHz (gemäß IEC EN 61000-4-3)
3 V/m bei 1,4 - 2 GHz (gemäß IEC EN 61000-4-3)
Laststrom
Max. 6 A pro 1,5 mm² (Querschnittsfläche)
Anzahl Eingänge (analog)
0
Anschlussart
Push-In-Federanschluss, Anschlusstechnik in Richtung OBEN
Einströmung
10 V
Speichertyp
RAM
Anzahl Ausgänge (digital)
0
CPU-Modultyp
CORTEX A7 mit 800 MHz
Relative Luftfeuchtigkeit
< 95 % (ohne Betauung)
Schutzart
IP20
Anzahl der Relaisausgänge
0
Bemessungsbetriebsstrom (Ie)
1 A (Eingangsversorgung)
Funktionen
Zusätzlicher Programmspeicher möglich
Lehrdorn
A1 (nach IEC/EN 60947-1)
Schwingfestigkeit
5 - 8,4 / 8,4 -150 Hz, 3,5 mm / 1 g
Schockfestigkeit
15 g, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 11 ms, 9 Impacts
Anzahl Zeitschalter - max
1000
Verarbeit.zeit
1.25 microsecond
Statische Verlustleistung, stromunabhängig PVS
6.3 W
Abisolierlänge (Hauptleiter)
10 mm
Versorgungsspannung bei AC, 50 Hz - max
0 VAC
Versorgungsspannung bei AC, 50 Hz - min
0 VAC
Versorgungsspannung bei AC, 60 Hz - max
0 VAC
Versorgungsspannung bei AC, 60 Hz - min
0 VAC
Versorgungsspannung bei DC - max
30 VDC
Versorgungsspannung bei DC - min
19.2 VDC
Verlustleistungsdaten
Die max. Verlustleistung wird als die maximal im Gehäuse des Geräts erzeugte Leistung angegeben.
Isolierstoffgruppe
I
Anschlusskapazität (feindrähtig)
0,2 – 1,5 mm², H 07V-K
Schn.st.
ETH
XN300
XN300
Systemzubehör
Ja
Ausführung
Modular
Anzahl Eingänge (digital)
0
Spann.einbr
20 ms
10 ms
10 ms
Protokoll
EtherNet/IP
MODBUS
Andere Bussysteme
TCP/IP
MODBUS
Andere Bussysteme
TCP/IP
Bemessungsbetriebsspannung
24 V
160 V (Anschlüsse)
160 V (Anschlüsse)
Anschlusskapazität
0,25 - 0,75 mm², mit Aderendhülsen mit Kunststoffkragen gemäß DIN 46228-1 (Aderendhülsen gasdicht verpresst)
Anschlusskapazität (freindrähtig mit Aderendhülse)
0,25 - 1,5 mm², mit Aderendhülsen ohne Kunststoffkragen gemäß DIN 46228-1 (Aderendhülsen gasdicht verpresst)
0,25 - 1,5 mm², mit Aderendhülsen mit Kunststoffkragen gemäß DIN 46228-1 (Aderendhülsen gasdicht verpresst)
0,25 - 1,5 mm², mit Aderendhülsen mit Kunststoffkragen gemäß DIN 46228-1 (Aderendhülsen gasdicht verpresst)
Anschlusskapazität (fest)
0,2 - 1,5 mm², H07V-U
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| XC-104-C10-000 Y7-199971 199971 DE_199983.pdf | 7 Mbytes |
|
