Общие технические условия
Название продукта

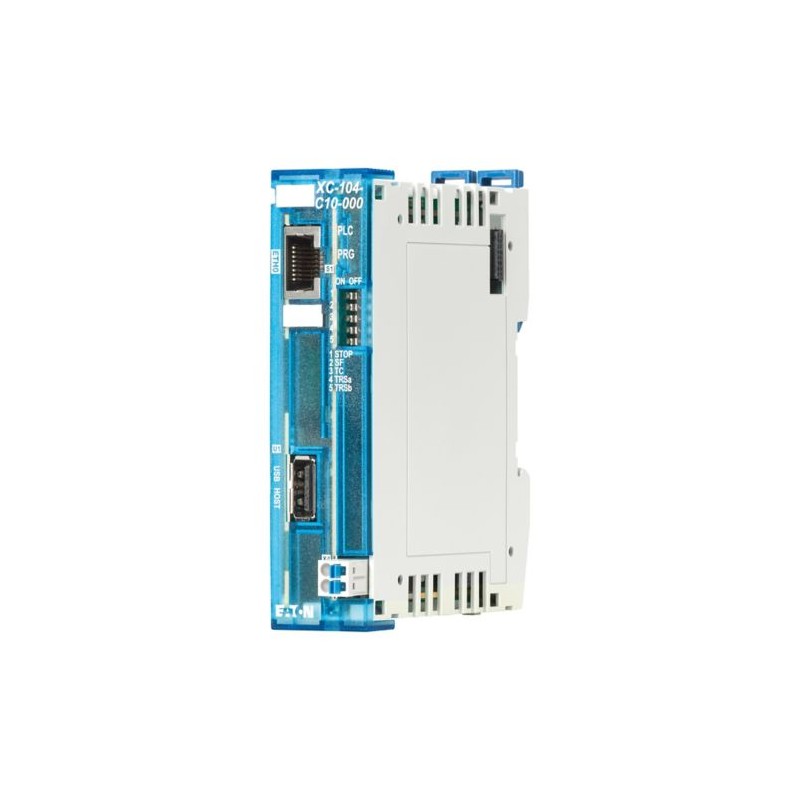

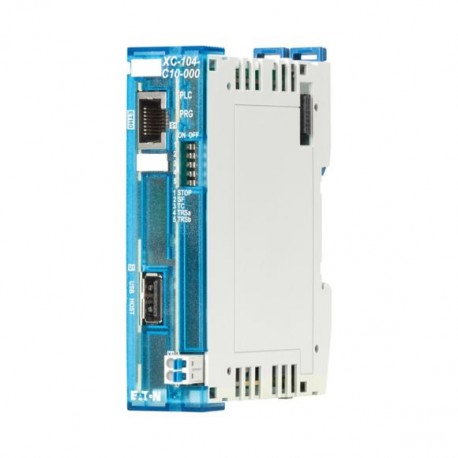

Модульный ПЛК Eaton XC100
Длина/глубина продукта
104,2 миллиметра
Вес продукта
0.11 килограмм
Сертификаты
CE
Листинг cULus
EN 61131
UL в списке
Номер файла UL: E205091
EAC
Торговое наименование продукта
ХС100
Тип продукта
Модульный ПЛК
Общественное потребление
да
Описание семейства продуктов
Модульные программируемые логические контроллеры ES-PMCC-ICP-Eaton XC100
Функции
Возможна дополнительная программная память
Тип соединения
Пружинная клемма push-in, конструкция соединения в направлении TOP
Метод монтажа
Возможно железнодорожное монтаж
Категория перегружаться
II
Тип напряжения
постоянный ток
Окружающие условия, механические
Положение монтажа
Вертикальный (на горизонтальной монтажной рейке)
Ударопрочность
15 g, механический, согласно IEC/EN 60068-2-27, полусинусоидальный удар 11 мс, 9 ударов
Устойчивость к вибрациям
5 - 8,4 / 8,4 -150 Гц, 3,5 мм / 1 г
Климатические условия окружающей среды
Атмосферное давление
795 - 1080 гПа (рабочий)
Рабочая температура окружающей среды - не менее
-20 КК
Рабочая температура окружающей среды - не более
60 кк
Температура окружающего воздуха при хранении - не менее
-25 КК
Температура окружающей среды при хранении - не более
70 КК
Относительная влажность
< 95 % (без конденсации)
Электромагнитная совместимость
Испускаемые помехи
40 дБ (на частотах 30 - 230 МГц, класс A, излучаемый, высокочастотный)
47 дБ (на частотах 230 - 1000 МГц, класс A, излучаемый, высокочастотный)
Пропускная способность терминала (AWG)
24 - 16
Емкость терминала (гибкая с наконечником)
0,25 - 1,5 мм², с наконечниками без пластикового кольца по DIN 46228-1 (наконечники гофрированные газонепроницаемые)
0,25 - 1,5 мм², с наконечниками с пластиковым кольцом в соответствии с DIN 46228-1 (обжимные гофрированные газонепроницаемые наконечники)
Пропускная способность терминала (гибкая)
0,2 - 1,5 мм², H 07V-K
Емкость терминала (твердая)
0,2 - 1,5 мм², H07V-U
Напряжение питания при переменном токе, 50 Гц - мин
0 В переменного тока
Напряжение питания при переменном токе, 50 Гц - не более
0 В переменного тока
Напряжение питания при постоянном токе - не менее
19,2 В постоянного тока
Падение напряжения
20 мс
10 мс
Напряжение питания при постоянном токе - не более
30 В постоянного тока
Протокол
EtherNet/IP
МОДБУС
Другие шинные системы
TCP/IP
Количество входов (аналоговых)
0
Количество входов (цифровых)
0
Количество выходов (аналоговых)
0
Количество выходов (цифровых)
0
Количество релейных выходов
0
Номинальный рабочий ток (Ie)
1 А (вход питания)
Категория безопасности взрывов для газа
никакой
Категория безопасности взрыва для пыли
никакой
Объем памяти
256 000 кБайт
Статическое рассеивание тепла, не зависящее от тока Pvs
6,3 Вт
Сведения о тепловыделении
Максимальная теплоотдача определяется как максимальная мощность, вырабатываемая внутри корпуса устройства.
10.2.2 Устойчивость к коррозии
Соответствует требованиям стандарта продукта.
10.2.3.1 Проверка тепловой устойчивости корпусов
Соответствует требованиям стандарта продукта.
10.2.3.2 Проверка устойчивости изоляционных материалов к нормальному теплу
Соответствует требованиям стандарта продукта.
10.2.3.3 Сопротивление. инсула. мат. к аномальному теплу/огню внутренним избранным. Эффекты
Соответствует требованиям стандарта продукта.
10.2.4 Сопротивление ультрафиолетовому (УФ) излучению
Соответствует требованиям стандарта продукта.
10.2.5 Подъем
Не применяется, так как весь switchgear должен быть оценен.
10.2.6 Механическое воздействие
Не применяется, так как весь switchgear должен быть оценен.
10.2.7 Надписи
Соответствует требованиям стандарта продукта.
10.3 Степень защиты узлов
Соответствует требованиям стандарта продукта.
10.4 Зазоры и ползучие расстояния
Соответствует требованиям стандарта продукта.
10.5 Защита от поражения электрическим током
Не применяется, так как весь switchgear должен быть оценен.
10.6 Включение коммутации устройств и компонентов
Не применяется, так как весь switchgear должен быть оценен.
10.7 Внутренние электрические цепи и соединения
Ответственность за это несет строитель панели.
10.8 Соединения для внешних проводников
Ответственность за это несет строитель панели.
10.9.2 Электрическая сила энергочастоты
Ответственность за это несет строитель панели.
10.9.3 Импульс выдерживает напряжение
Ответственность за это несет строитель панели.
10.9.4 Тестирование корпусов из изоляционного материала
Ответственность за это несет строитель панели.
10.10 Повышение температуры
Панель строитель отвечает за расчет повышения температуры. Eaton предоставит данные о рассеивании тепла для устройств.
10.11 Рейтинг короткого замыкания
Ответственность за это несет строитель панели.
10.12 Электромагнитная совместимость
Ответственность за это несет строитель панели.
10.13 Механическая функция
Устройство соответствует требованиям, при условии, что информация в инструкционой брошюре (IL) соблюдается.
