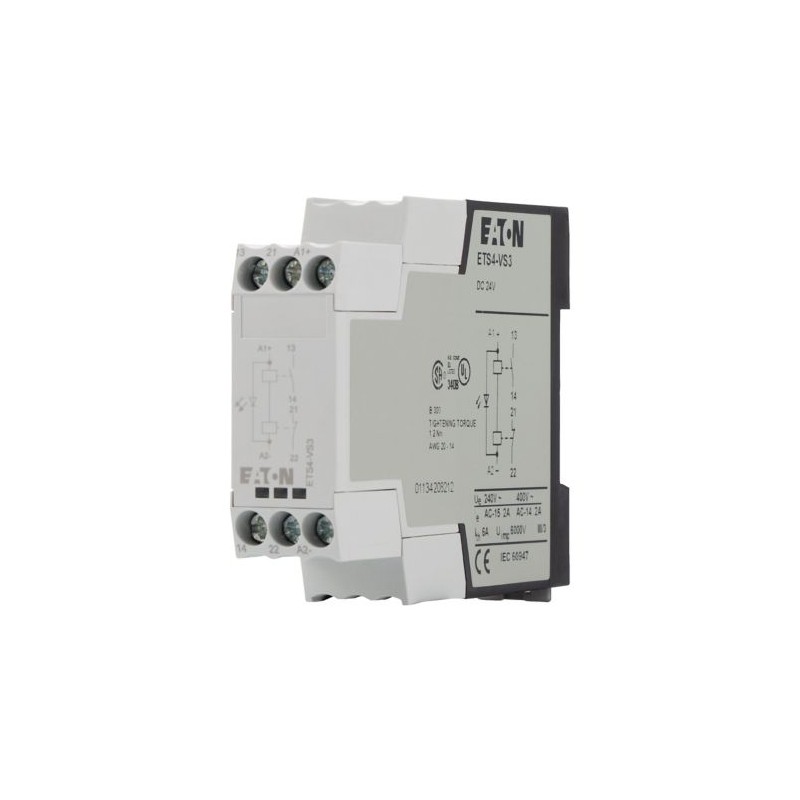

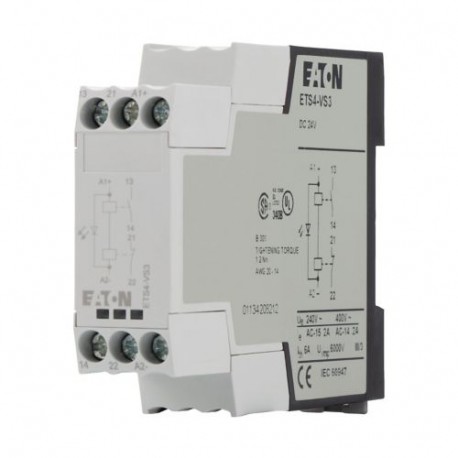

ETS4-VS3 083094 EATON ELECTRIC Verstärkerbaustein, für Einzelaufstellung Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

ETS4-VS3 083094 EATON ELECTRIC Verstärkerbaustein, für Einzelaufstellung

ETS4-VS3

083094

EATON-MOELLER

Verstärkerbaustein, für Einzelaufstellung

Mehr Infos


Niederspannungsschaltgeräte > Hilfsschütz, Relais

KDIL Zubehör

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $57.75
Stückpreis: $57.75

Menge Preis
1+$57.75
2+$52.89
3+$48.97
4+$46.75
6+$44.28
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Verstärkerbaustein, für Einzelaufstellung
Interface Relais zum leitungsarmen Ansteuern größerer Schütze

Lieferprogramm

Bemessungsbetriebsstrom [Ie]
AC-15240 V [Ie]
2 A
AC-15415 V [Ie]
2 A
DCHinweis
Ein- und Ausschaltbedingungen in Anlehnung an DC-13, L/R konstant nach Angabe.
DCDC-13 L/R ≦ 300 ms220 V [Ie]220 V [Ie]
0.03 A
Betätigungsspannung [Us]
24 V DC
Betätigungsstrom [I]
25 mA
verwendbar für
DILM...
DILMP...
DILL...
DILK...
DILMF…beliebig
Beschreibung
Eingang mit integrierter Schutzbeschaltung zur Überspannungsbegrenzung
Hinweise
Schützspulen mit Bemessungsbetriebsströmen > 2 A sind über das Kleinschütz DILER-G anzusteuern.

Technische Daten

Allgemeines
Normen und Bestimmungen
IEC/EN 60947, VDE 0660, UL, CSA
Lebensdauer, mechanischDC-betätigt [Schaltspiele]
30 x 106
maximale SchalthäufigkeitDC-betätigt [Schaltspiele]
72000 x 106
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Umgebungstemperaturoffen
-25 - +60 °C
Umgebungstemperaturgekapselt
- 25 - 45 °C
Einbaulage
Nach Bedarf
Schockfestigkeit (IEC/EN 60068-2-27)Halbsinusstoß 20 msSchließer
10 g
Schutzart
IP20
Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
finger- und handrückensicher
Gewicht
0.09 kg
AnschlussquerschnitteHinweis
Nur gleiche Querschnitte verwenden.
Anschlussquerschnitteeindrähtig
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mm2
Anschlussquerschnittefeindrähtig mit Aderendhülse
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mm2
Anschlussquerschnitteein- oder mehrdrähtig
16 - 14 AWG
Anschlussschraube
M3.5
Pozidriv-Schraubendreher
2 Größe
Schlitzschraubendreher
0.8 x 5.5
1 x 6 mm
max. Anzugsdrehmoment
1.2 Nm
Strombahnen
Bemessungsstoßspannungsfestigkeit [Uimp]
6000 V AC
Überspannungskategorie/Verschmutzungsgrad
III/2
Bemessungsisolationsspannung [Ui]
440 V AC
Bemessungsbetriebsspannung [Ue]
440 AC V
Bemessungsbetriebsstrom [Ie]AC-15220 V 230 V 240 V [Ie]
2 A
Bemessungsbetriebsstrom [Ie]AC-15380 V 400 V 415 V [Ie]
2 A
Bemessungsbetriebsstrom [Ie]DC-13DC-13 L/R ≦ 15 msStrombahnen in Reihe:1 [24 V]
2.6 A
Bemessungsbetriebsstrom [Ie]DC-13DC-13 L/R ≦ 15 msStrombahnen in Reihe:1 [60 V]
1 A
Bemessungsbetriebsstrom [Ie]DC-13DC-13 L/R ≦ 15 msStrombahnen in Reihe:1 [110 V]
0.6 A
Bemessungsbetriebsstrom [Ie]DC-13DC-13 L/R ≦ 15 msStrombahnen in Reihe:1 [220 V]
0.2 A
Bemessungsbetriebsstrom [Ie]DC-13DC L/R ≦ 50 msStrombahnen in Reihe:1 [24 V]
2 A
Bemessungsbetriebsstrom [Ie]DC-13DC L/R ≦ 50 msStrombahnen in Reihe:1 [60 V]
0.6 A
Bemessungsbetriebsstrom [Ie]DC-13DC L/R ≦ 50 msStrombahnen in Reihe:1 [110 V]
0.08 A
Bemessungsbetriebsstrom [Ie]DC-13DC L/R ≦ 50 msStrombahnen in Reihe:1 [220 V]
0.08 A
Bemessungsbetriebsstrom [Ie]DC-13DC-13 L/R ≦ 300 msStrombahnen in Reihe:1 [24 V]
0.6 A
Bemessungsbetriebsstrom [Ie]DC-13DC-13 L/R ≦ 300 msStrombahnen in Reihe:1 [60 V]
0.2 A
Bemessungsbetriebsstrom [Ie]DC-13DC-13 L/R ≦ 300 msStrombahnen in Reihe:1 [110 V]
0.08 A
Bemessungsbetriebsstrom [Ie]DC-13DC-13 L/R ≦ 300 msStrombahnen in Reihe:1 [220 V]
0.03 A
Kontaktzuverlässigkeit [Ausfallrate]
<10-8, < ein Ausfall auf 100 Mio. Schaltungen
(bei Ue= 24 V DC, Umin= 17 V, Imin= 5.4 mA) λ
konventioneller thermischer Strom [Ith]
6 A
GerätelebensdauerAC-15230 V, Ie= 0.1 A [Schaltspiele]
7 x 106
GerätelebensdauerAC-15230 V, Ie= 1.2 A [Schaltspiele]
1 x 106
Kurzschlussfestigkeit ohne VerschweißenKurzschlussschutz max. Schmelzsicherung500 V
4 A flink
Kraftantriebe
SpannungssicherheitAnzugsspannungDC-betätigt [Anzug][Anzug]
0.85 - 1.2 x Uc
LeistungsaufnahmeDC-betätigt [Anzug = Halten]
0.6 W
Einschaltdauer
100 % ED
Schaltzeiten bei 100 % US(Richtwerte)DC-betätigt SchließzeitSchaltzeiten DC-betätigt Schließzeit maxim.
7 ms
Schaltzeiten bei 100 % US(Richtwerte)DC-betätigt Öffnungszeit
3 ms
Hinweise
Hinweise
Für Bemessungsbetriebsstrom DC-13 gilt: Ein- und Ausschaltbedingungen nach DC-13 L/R konstant nach Angabe
Für Kurzschlussschutz max. Schmelzsicherung gilt: Zeit-/Strom-Kennlinien nach Auflegeblatt "Schmelzsicherungen" (Auf Anfrage)
Für Anzugsspannung DC-betätigt gilt: Reine Gleichspannung, Drehstrombrückengleichrichter oder geglättetete Zweipulsbrückengleichrichtung
Für Anschlussquerschitte gilt: nur gleiche Querschnitte verwenden
Approbierte Leistungsdaten
HilfsschalterPilot DutyAC-betätigt
B300

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
0 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
0.47 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+60 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 9.0

Low-voltage industrial components (EG000017) / Hilfsschütz, Relais (EC000196)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Schütz (NS) / Hilfsschütz, Relais (ecl@ss13-27-37-10-01 [AAB716019])
Bemessungssteuerspeisespannung AC 50 Hz
0 - 0 V
Bemessungssteuerspeisespannung AC 60 Hz
0 - 0 V
Bemessungssteuerspeisespannung DC
24 - 24 V
Spannungsart zur Betätigung
DC
Bemessungsbetriebsstrom
2 A
Bemessungsbetriebsstrom Ie, 400 V
2 A
Montageart
DIN-Schiene
Mit LED-Anzeige
ja
Geeignet für Handbedienung
nein
Schnittstelle
nein
Anzahl der Hilfskontakte als Öffner
1
Anzahl der Hilfskontakte als Schließer
1
Anzahl der Hilfskontakte als Öffner, verzögert schaltend
0
Anzahl der Hilfskontakte als Schließer, voreilend
0
Anzahl der Hilfskontakte als Wechsler
0
Betriebsspannung AC 50 Hz
220 - 440 V
Betriebsspannung AC 60 Hz
220 - 440 V
Betriebsspannung DC
0 - 0 V
Spannungsart der Betriebsspannung
AC
Bemessungsschaltstrom
2 A
Anschlussart Hilfsstromkreis
Schraubanschluss
Breite
23 mm
Höhe
83 mm
Tiefe
103 mm

Approbationen

Product Standards
IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
012528
CSA Class No.
2411-03, 3211-04
North America Certification
UL listed, CSA certified
Specially designed for North America
No

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 34 Mbytes
PDF CATALOGUE EATON EN.pdf 51 Mbytes
ETS4-VS3 083094 DE_083094.pdf 112 Kbytes ETS4-VS3 083094 DE_083094.pdf
