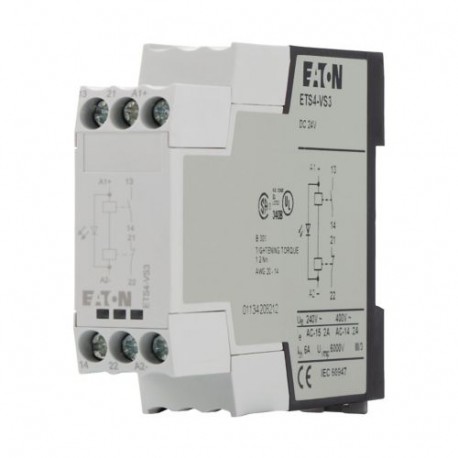

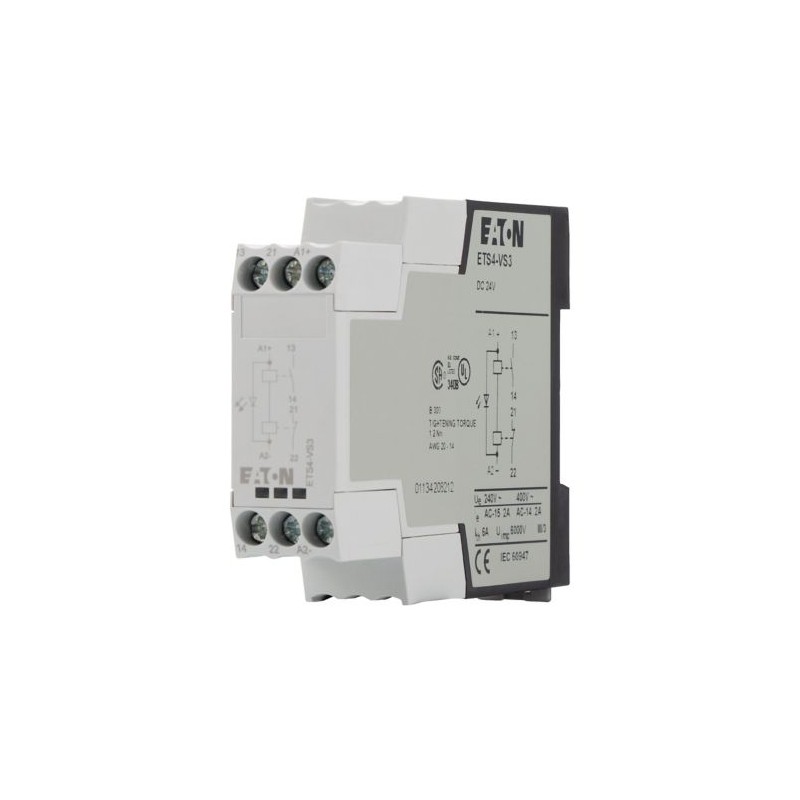

EATON - MOELLER ETS4-VS3 083094 Y7-83094 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

ETS4-VS3 083094 Y7-83094 EATON ELECTRIC Module d'interface, pour montage individuel

Référence: ETS4-VS3

Code: 083094

Numéro de catalogue: Y7-83094

Fabricant: EATON - MOELLER

Description:

Module d'interface, pour montage individuel
Module d’amplification pour montage autonome
Eaton Moeller® series Amplifier module, for separate mounting
Relais d’interface pour l’actionnement à faible câblage de gros contacteurs

Catégories:

  • Appareillage industriel basse tension > Contacteur auxiliaire, relais
  • EATON - MOELLER > Contacteurs jusqu'à 170A

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 50,65 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 5 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Spécifications générales

Nom du produit
Eaton Moeller® series module d’interface
Numéro de catalogue
083094
Code de modèle
ETS4-VS3
EAN
4015080830948
Longueur du produit
103 mm
Hauteur du produit
83 mm
Largeur du produit
23 mm
Poids du produit
0.1 kg
Certifications
CSA Class No.: 2411-03, 3211-04
Fichier CSA n° 012528
IEC/EN 60947-4-1
UL 508
CSA-C22.2 No. 14-05
CE marking
IEC/EN 60947
VDE 0660
UL
CSA
UL Category Control No.: NKCR
UL File No.: E29184
Répertorié UL
Certifié CSA
Notes de catalogue
Les bobines de contacteur avec un courant de fonctionnement nominal > 2 A doivent être actionnées via le petit contacteur DILER-G.

Features & Functions

Équipé de :
Indication LED

General

Type d’accessoire/pièce de rechange
Autre
Longévité
30 000 000 manœuvres mécaniques (fonctionnement DC)
Mode de pose
rail DIN
Catégorie de surtension
III
Degré de pollution
2
Tension assignée de tenue aux chocs (Uimp)
6 kV
Utilisé avec
DILM
DILMP
DILL
DILK
DILMF
Type de tension
DC

Ambient conditions, mechanical

Position de montage
Selon besoin
Résistance aux chocs
10 g, Contact F, Mécanique, selon IEC/EN 60068-2-27, Choc demi-sinusoïdal 20 ms

Climatic environmental conditions

Température ambiante de fonctionnement - min.
-25 °C
Température ambiante de fonctionnement - max.
60 °C
Température ambiante de fonctionnement (lieu clos) - min.
-25 °C
Température ambiante de fonctionnement (lieu clos) - max.
45 °C
Résistance climatique
Damp heat, constant, to IEC 60068-2-78; Damp heat, cyclical, to IEC 60068-2-30

Terminal capacities

Sections raccordables
1 x (0,75 - 2,5) mm², Conducteurs à âme massive
2 x (0,75 - 2,5) mm², Conducteurs à âme massive
1 x (0,75 - 2,5) mm², souple avec embout
16 - 14 AWG, âme massive ou multibrins
N'utilisez que des sections identiques.
Taille de vis
M3.5, borne à vis
Taille de tournevis
0.8 x 5.5/1 x 6 mm, Borne à vis, Tournevis standard
Couple de serrage
1,2 Nm, Bornes à vis

Electrical Rating

Courant d'actionnement nominal (Ic)
25 mA
Courant assigné d'emploi (Ie) en AC-15, 220 V, 230 V, 240 V
2 A
Courant assigné d'emploi (Ie) AC-15, 380 V, 400 V, 415 V
2 A
Courant assigné d'emploi (le) DC-13, 220 V, 230 V
0.03 A
Tension assignée d'isolement (Ui)
440 VAC
Tension nominale (Ue) en AC - max.
440 V

Conventional thermal current

Courant therm. convent. à l’air libre des contacts aux. (unipol., ouvert)
6 A

Magnet system

Facteur de marche
100 %
Tension de la bobine
24 VDC

Contacts

Fiabilité des contacts
λ < 1/10⁸ (une défaillance à 100 000 000 manœuvres pour Uₑ = 24 V DC, Umin = 17 V, Imin = 5,4 mA)

Design verification

Dissipation thermique statique, indépendante du courant Pvs
0.6 W
10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2.3.1 Vérification Résistance Stabilité thermique des boîtiers
Les exigences de la norme produit sont respectées.
10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes
Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2.5 Levage
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des assemblages
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Relève de la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Relève de la responsabilité du tableautier.
10.9.2 Tension de tenue à fréquence industrielle
Relève de la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
Relève de la responsabilité du tableautier.
10.9.4 Test de boîtiers en matière isolante
Relève de la responsabilité du tableautier.
10.10 Echauffement
Le tableautier est responsable des calculs d'augmentation de la température. Eaton fournira les données de dissipation thermique pour les appareils.
10.11 Tenue aux courts-circuits
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.12 Compatibilité électromagnétique
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

ETIM for 083094 Appareillage industriel basse tension (EC000196)

Nom de la caractéristiqueTension d'alimentation de courant nominal à CA 50 Hz (EF003978)
Valeur de la caractéristique0 V
Nom de la caractéristiqueTension d'alimentation de courant nominal à CA 60 Hz (EF003979)
Valeur de la caractéristique0 V
Nom de la caractéristiqueTension d'alimentation de courant nominal CC (EF003980)
Valeur de la caractéristique24 V
Nom de la caractéristiqueType de tension d'actionnement (EF008242)
Valeur de la caractéristiqueCC
Nom de la caractéristiqueCourant de fonctionnement nominal (EF007679)
Valeur de la caractéristique2 A
Nom de la caractéristiqueCourant de fonctionnement nominal, 400 V (EF001378)
Valeur de la caractéristique2 A
Nom de la caractéristiqueType de montage (EF000003)
Valeur de la caractéristiqueRail DIN
Nom de la caractéristiqueAvec affichage LED (EF005950)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCommande manuelle (EF002978)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueInterface (EF000594)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique1
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique1
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture, commutation retardée (EF007281)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture, à action avancée (EF007282)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueTension de fonctionnement CA 50 Hz (EF008206)
Valeur de la caractéristique220 V
Nom de la caractéristiqueTension de fonctionnement CA 60 Hz (EF008207)
Valeur de la caractéristique220 V
Nom de la caractéristiqueTension de fonctionnement CC (EF008208)
Valeur de la caractéristique0 V
Nom de la caractéristiqueType de tension de fonctionnement (EF005294)
Valeur de la caractéristiqueCA
Nom de la caractéristiqueCourant de commutation assigné (EF006706)
Valeur de la caractéristique2 A
Nom de la caractéristiqueType de raccordement du circuit auxiliaire (EF006820)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique23 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique83 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique103 mm
