> EATON - MOELLER>Leistungsschalter IZM >IZMX-UVR24DC 123744 ELECTRIC Unterspannungsauslöser, 24VDC
Vorheriges Produkt Nächstes Produkt

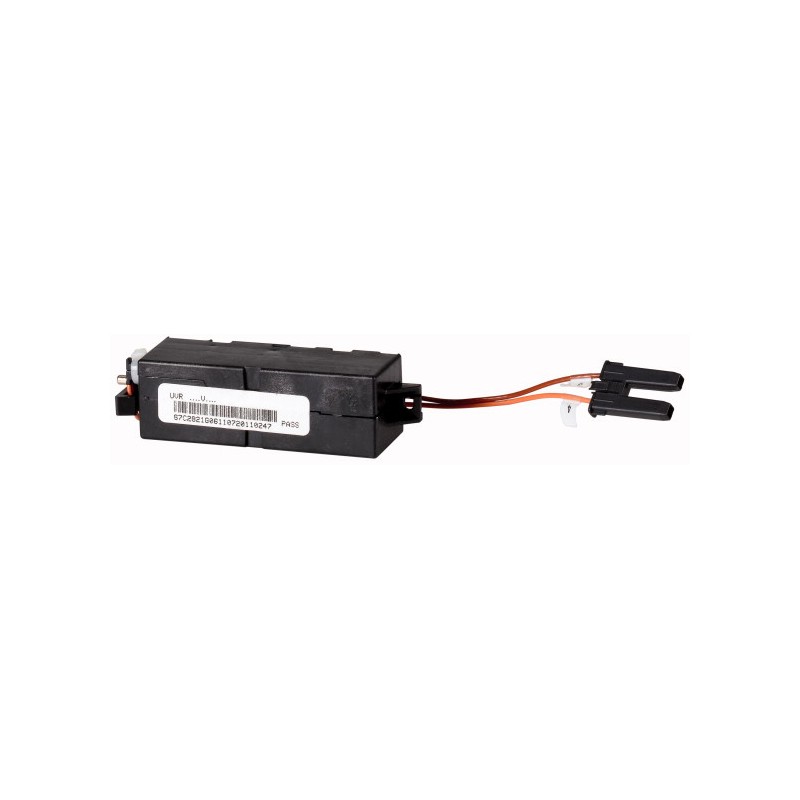

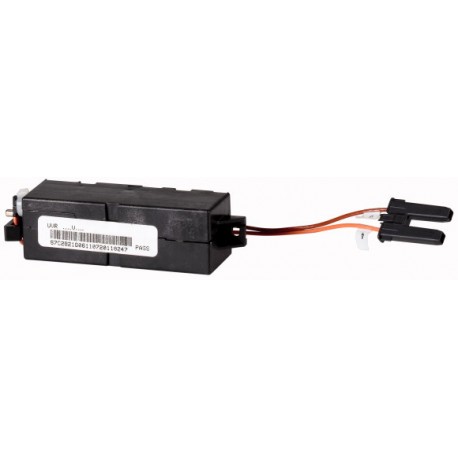

IZMX-UVR24DC 123744 EATON ELECTRIC Unterspannungsauslöser, 24VDC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

IZMX-UVR24DC 123744 EATON ELECTRIC Unterspannungsauslöser, 24VDC

IZMX-UVR24DC

123744

EATON-MOELLER

Unterspannungsauslöser, 24VDC

IZMX-UVR24DC

Geeignet für Fernabschaltung, nur mit einem Unterspannungsauslöser kombinierbar

Mehr Infos


Niederspannungsschaltgeräte > Unterspannungsauslöser

Leistungsschalter IZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Unterspannungsauslöser, 24 VDC
geeignet für Ausschalten aus der Ferne, kombinierbar nur mit einen Unterspannungsauslöser
[

Lieferprogramm

Sortiment
Zusatzausrüstung
Zubehör
Fernschalten
Zubehör
Unterspannungsauslöser
Kann nicht mit einem zweiten Arbeitsstromauslöser kombiniert werden.
Nachrüst-Satz
Steckplatz rechts auf der Adapterplatte.
maximale Schalthäufigkeit [Einschaltungen/Minute]
3
ist begrenzt auf 3/min bedingt durch den hohen Anzugsstrom innerhalb von 35ms.
Bitte beachten - die Schalthäufigkeit des Schalters = 60/h
Bemessungssteuerspannung [Us]
24 V DC V
Arbeitsbereich [x Us]
0,85 - 1,1 Faktor
max. Haltestrom [In]
0.18 A
max.Anzugsstrom (35ms) [In]
19 A
max. Halteleistung [AC/DC]
5 VA/W
max. Anzugsleistung (35ms) [AC/DC]
500 VA/W
Gesamtschaltzeit des Leistungsschalters [@ Us=100%]
37 ms
verwendbar für
IZMX16..., IZMX40...
INX16..., INX40...
Hinweise
Bei Nachrüstung ist ein zusätzlicher Steuerleitungsanschlussblock erforderlich.
Für Festeinbauschalter ￫#156593 und Schalter in Ausfahrtechnik ￫#156590
Hinweise

Dauereinschaltfest (100%ED)

,

Daten für Bauartnachweis nach IEC/EN 61439

Betriebsumgebungstemperatur min.
-25 °C
Betriebsumgebungstemperatur max.
+70 °C
,

Technische Daten nach ETIM 7.0

Niederspannungsschaltgeräte (EG000017) / Unterspannungsauslöser (EC001022)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Leistungsschalter, Leistungstrennschalter (NS) / Unterspannungsauslöser ([email protected] [AKF015013])
Bemessungssteuerspeisespannung Us bei AC 50 Hz
0 - 0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz
0 - 0 V
Bemessungssteuerspeisespannung Us bei DC
24 - 24 V
Spannungsart zur Betätigung
DC
Spannungsart zur Betätigung
DC
Ausführung des elektrischen Anschlusses
Flachsteckanschluss
Anzahl der Kontakte als Schließer
0
Anzahl der Kontakte als Öffner
0
Anzahl der Kontakte als Wechsler
0
Verzögert
nein
Geeignet für Leistungsschalter
ja
Geeignet für Lastschalter
ja
Geeignet für Motorschutzschalter
nein
Geeignet für Überlastrelais
nein
]

ETIM for 123744 Niederspannungsschaltgeräte (EC001022)
Merkmal Wert
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 24 V
Spannungsart zur Betätigung (EF008242) DC
Ausführung des elektrischen Anschlusses (EF003961) Flachsteckanschluss
Anzahl der Kontakte als Schließer (EF008256) 0
Anzahl der Kontakte als Öffner (EF008255) 0
Anzahl der Kontakte als Wechsler (EF008257) 0
Verzögert (EF001541) Nein
Geeignet für Leistungsschalter (EF005863) Ja
Geeignet für Lastschalter (EF001543) Ja
Geeignet für Motorschutzschalter (EF005826) Nein
Geeignet für Überlastrelais (EF001545) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
IZMX-UVR24DC 123744 123744_DE.pdf 133 Kbytes IZMX-UVR24DC 123744 123744_DE.pdf
