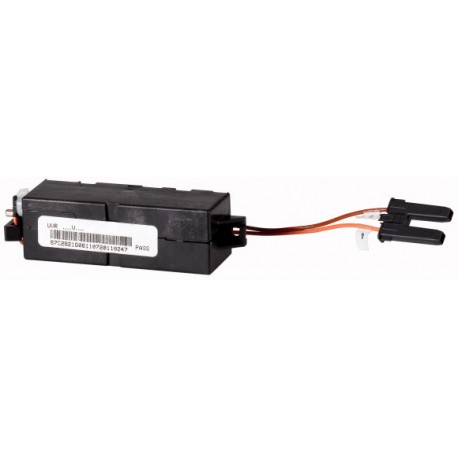

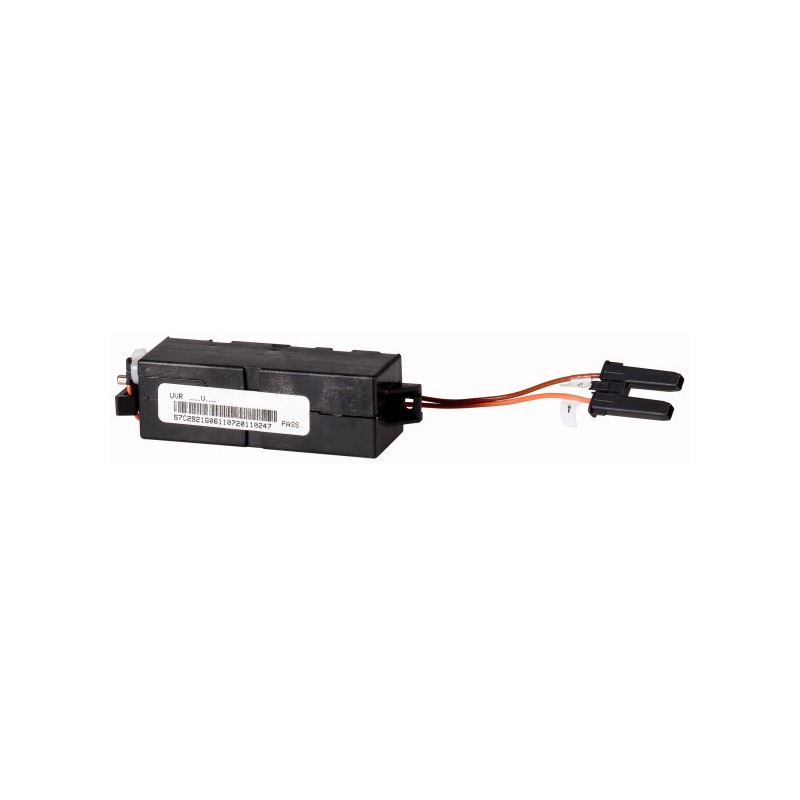

IZMX-UVR24DC 123744 EATON ELECTRIC Sganciatore di minima tensione 24 VDC Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

IZMX-UVR24DC 123744 EATON ELECTRIC Sganciatore di minima tensione 24 VDC

IZMX-UVR24DC

123744

EATON-MOELLER

Sganciatore di minima tensione 24 VDC

Trigger di tensione minima 24 VDC

Adatto per la disconnessione remota, può essere combinato solo con un sezionatore di minima tensione

Maggiori dettagli


Apparecchi elettrici a bassa tensione > breaker per basse tensioni

Automatic Circuit Breakers Open Frame

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Sganciatore di minima tensione 24 VDC
Adatto per disinserzione da remoto, combinabile solo con uno sganciatore di minima tensione
[

Programma di fornitura

Assortimento
Accessori
accessori
Teleinserzione
accessori
Sganciatori di minima tensione
Non può essere combinata con una seconda bobina a lancio di corrente.
Set equipaggiamento supplementare
Slot a destra su piastra di adattamento
Frequenza di manovra massima [Accensioni/Minuto]
3
è limitato a 3/min a causa dell'elevata corrente di eccitazione entro 35 ms.
Fare attenzione alla frequenza di inserzione dell'interruttore = 60/h
Tensione di comando nominale [Us]
24 V DC V
Range di funzionamento [x Us]
0,85 - 1,1 Fattore
max. corrente di ritenuta [In]
0.18 A
max. corrente di eccitazione (35 ms) [In]
19 A
max. potenza di ritenuta [AC/DC]
5 VA/W
max. potenza di eccitazione (35 ms) [AC/DC]
500 VA/W
Tempo di commutazione totale dell'interruttore automatico di potenza [@ Us=100%]
37 ms
utilizzo con
IZMX16..., IZMX40...
INX16..., INX40...
Note
In caso di espansione è necessario un modulo aggiuntivo di collegamento cavi di comando.
Per interruttori da incasso fissi ￫#156593 e interruttori in tecnica estraibile ￫#156590
Note

Resistente all'inserzione ininterrotta (100% durata di inserzione)

,

Verifiche di progetto secondo IEC/EN 61439

Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C
,

Dati tecnici secondo ETIM 7.0

apparecchi elettrici a bassa tensione (EG000017) / sganciatore di minima tensione (EC001022)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttori Di Potenza (Ns, < 1 Cv) / Azionamento sottotensione ([email protected] [AKF015013])
tensione di alimentazione pilota nominale Us per AC 50 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per AC 60 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per DC
24 - 24 V
tipo di tensione per l’azionamento
DC
tipo di tensione per l’azionamento
DC
esecuzione del collegamento elettrico
collegamento a connettore piatto
numero di contatti di chiusura
0
numero di contatti di riposo
0
numero di contatti invertitori
0
ritardato
no
adatto per disgiuntore
sì
adatto per interruttore di carico
sì
adatto per salvamotore
no
adatto per relè di sovraccarico
no
]

ETIM for 123744 Apparecchi elettrici a bassa tensione (EC001022)
Caratteristica Valore
tensione di alimentazione pilota nominale AC 50 Hz (EF003978) 0 V
tensione di alimentazione pilota nominale AC 60 Hz (EF003979) 0 V
tensione di alimentazione pilota nominale DC (EF003980) 24 V
tipo di tensione per l'azionamento (EF008242) DC
tipo di collegamento elettrico (EF003961) collegamento a connettore piatto
numero di contatti di chiusura (EF008256) 0
numero di contatti di riposo (EF008255) 0
numero di contatti invertitori (EF008257) 0
ritardato (EF001541) No
adatto per disgiuntore (EF005863) Sì
adatto per interruttore di carico (EF001543) Sì
adatto per salvamotore (EF005826) No
adatto per relè di sovraccarico (EF001545) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
IZMX-UVR24DC 123744 123744_IT.pdf 133 Kbytes IZMX-UVR24DC 123744 123744_IT.pdf
