> EATON - MOELLER>Modulare Schaltanlage - Industrie >SP-B+C/3 267489 ELECTRIC Überspannungsableiter-Set, TN-C-Set, 3p
Vorheriges Produkt Nächstes Produkt

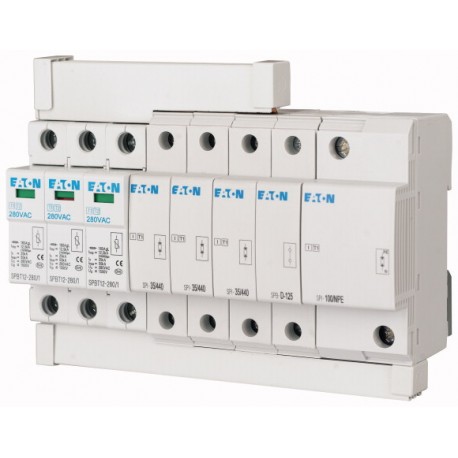

SP-B+C/3 267489 EATON ELECTRIC Überspannungsableiter-Set, TN-C-Set, 3p Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SP-B+C/3 267489 EATON ELECTRIC Überspannungsableiter-Set, TN-C-Set, 3p

SP-B+C/3

267489

EATON-MOELLER

Überspannungsableiter-Set, TN-C-Set, 3p

Überspannungsableiter: angewendet gemäß IEC60364-5-53 Klausel 534 Zum Schutz von Verbrauchersystemen

Mehr Infos


Erdung, Blitz- und Überspannungsschutz > Kombi-Ableiter für Energietechnik

Modulare Schaltanlage - Industrie

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Überspannungsableiter-Set, TN-C-Set, 3p
Zum Schutz von Verbraucheranlagen gegen direkte Blitzschläge in die Freileitungsanspeisung oder in die äußere Blitzschutzanlage (IEC 62305), sowie gegen indirekte Blitzeinwirkungen und Schalthandlungen, Anwendung gemäß IEC 60364-5-53 Clause 534, Prüfklasse I und II nach IEC 61643-1, SPD-type T1 und T2 nach EN 61643-11, Gekapselte Ausführung: Beim Ableitvorgang treten keine heißen ionisierten Gase aus. Es sind daher keine Sicherheitsabstände zu entflammbaren Materialien einzuhalten.
[

Technische Daten nach ETIM 7.0

Erdung, Blitz- und Überspannungsschutz (EG000021) / Kombi-Ableiter für Energietechnik (EC001457)
Elektro-, Automatisierungs- und Prozessleittechnik / Schutzanlage, -gerät / Überspannungsschutz (innerer Blitzschutz) / Kombi-Ableiter für Energietechnik ([email protected] [ACN284011])
Netzform DC
nein
Netzform IT
ja
Netzform TN
ja
Netzform TN-C
ja
Netzform TN-C-S
ja
Netzform TN-S
nein
Netzform TT
nein
Netzform sonstige
nein
Polzahl
3
Blitzstoßstrom (10/350 µs)
35 kA
Höchste Dauerspannung AC
0 V
Höchste Dauerspannung DC
0 V
Nennspannung AC
0 V
Nennspannung DC
0 V
Max. PV-Spannung
0 V
Schutzpegel
1.5 kV
Schutzpegel L-N
0 kV
Schutzpegel L-PE
kV
Schutzpegel N-PE
0 kV
Schutzpegel (DC+ - DC-)
0 kV
Schutzpegel (DC+/DC- - PE)
0 kV
Folgestromlöschfähigkeit
1 kA
Spezifische Energie (W/R)
0 kJ/Ohm
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)
35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig)
25 mm²
Montageart
Hutschiene TH35
Baugröße
6 TE
Fernsignalisierung
nein
Signalisierung am Gerät
optisch
Prüfklasse
Typ 1 und 2
Ausblasend
nein
Integrierte Vorsicherung
nein
Energetisch koordinierte Schutzwirkung zum Endgerät
ja
Schutzart (IP)
]

ETIM for 267489 Erdung, Blitz- und Überspannungsschutz (EC001457)
Merkmal Wert
Netzform DC (EF009926) Nein
Netzform IT (EF009927) Ja
Netzform TN (EF009928) Ja
Netzform TN-C (EF009929) Ja
Netzform TN-C-S (EF009933) Ja
Netzform TN-S (EF009930) Nein
Netzform TT (EF009931) Nein
Netzform sonstige (EF009932) Nein
Polzahl (EF001391) 3
Blitzstoßstrom (10/350 µs) (EF000421) 35 kA
Höchste Dauerspannung AC (EF004198) 0 V
Höchste Dauerspannung DC (EF004777) 0 V
Nennspannung AC (EF004220) 0 V
Nennspannung DC (EF004221) 0 V
Max. PV-Spannung (EF008795) 0 V
Schutzpegel (EF003525) 1.5 kV
Schutzpegel L-N (EF004236) 0 kV
Schutzpegel N-PE (EF008796) 0 kV
Schutzpegel (DC+ - DC-) (EF009643) 0 kV
Schutzpegel (DC+/DC- - PE) (EF009644) 0 kV
Folgestromlöschfähigkeit (EF004193) 1 kA
Spezifische Energie (W/R) (EF009797) 0 kJ/Ohm
Montageart (EF000003) Hutschiene TH35
Baugröße (EF002566) 6 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) (EF008827) 35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig) (EF008828) 25 mm²
Fernsignalisierung (EF004192) Nein
Signalisierung am Gerät (EF004241) optisch
Prüfklasse (EF004228) Typ 1 und 2
Integrierte Vorsicherung (EF008797) Nein
Energetisch koordinierte Schutzwirkung zum Endgerät (EF009798) Ja
Spannungsschaltende Funkenstreckentechnologie (EF016003) Nein
Überstromgeschützter Spannungsabgriff (EF016004) Nein
