> EATON - MOELLER>Appareillage Modulaire - Industriel >SP-B+C/3 267489 ELECTRIC Kit des parafoudres, kit TN-C, 3 pôles
Produit précédent Produit suivant

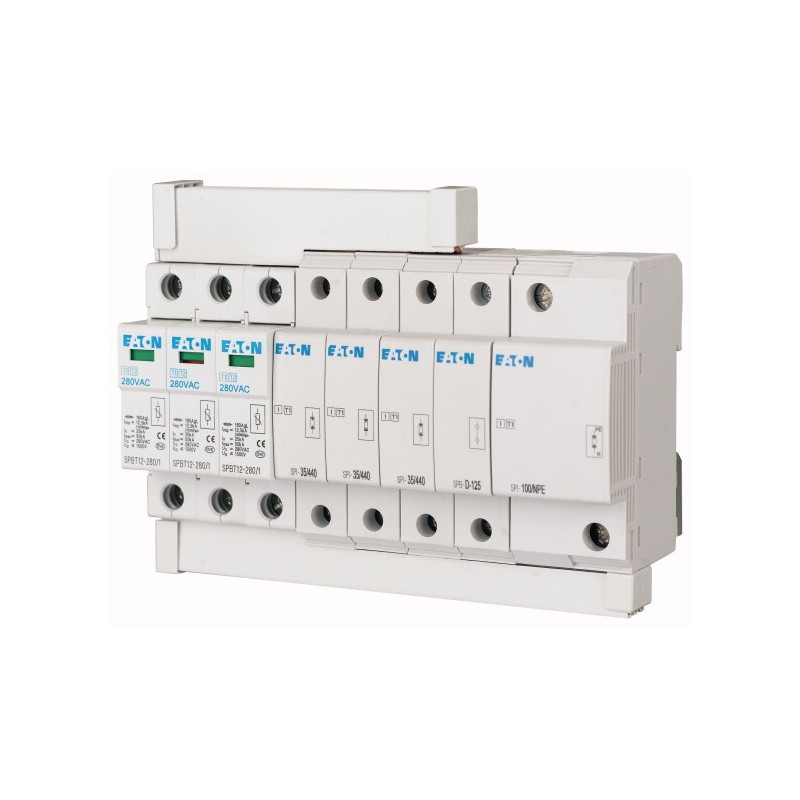

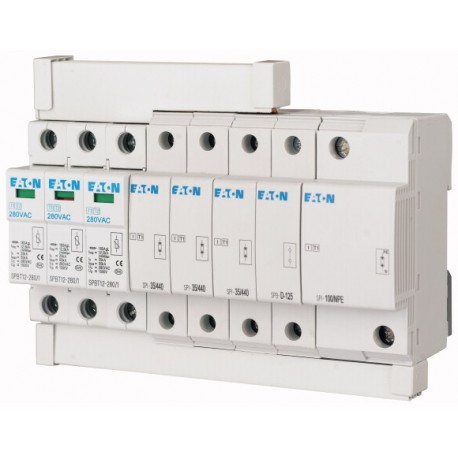

SP-B+C/3 267489 EATON ELECTRIC Kit des parafoudres, kit TN-C, 3 pôles Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

SP-B+C/3 267489 EATON ELECTRIC Kit des parafoudres, kit TN-C, 3 pôles

SP-B+C/3

267489

EATON-MOELLER

Kit des parafoudres, kit TN-C, 3 pôles

Parafoudre : appliqué conformément à l’article IEC60364-5-53 Article 534 Pour la protection des systèmes grand public

Plus de détails


Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre combiné pour équipement électrotechnique

Appareillage Modulaire - Industriel

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Kit des parafoudres, kit TN-C, 3 pôles
Parafoudres : utilisation selon IEC60364-5-53 Clause 534 pour la protection des installations côté récepteurs
[

Caractéristiques techniques ETIM 7.0

Protection par mise à la terre, contre la foudre et contre les surtensions (EG000021) / Parafoudre combiné pour équipement électrotechnique (EC001457)
Electricité, Electronique, Automatisation et Commande / Installation, appareil de protection / Parafoudre (protection intérieure contre la foudre) / Combiné parafoudre parasurtenseur pour système d'alimentation ([email protected] [ACN284011])
forme de réseau CC
non
forme de réseau IT
oui
forme de réseau TN
oui
forme de réseau TN-C
oui
forme de réseau TN-C-S
oui
forme de réseau TN-S
non
forme de réseau TT
non
autre forme de réseau
non
nombre de pôles
3
courant de foudre (10/350)
35 kA
tension continue la plus élevée CA
0 V
tension continue la plus élevée CC
0 V
tension nominale CA
0 V
tension nominale CC
0 V
tension PV max.
0 V
niveau de protection
1.5 kV
niveau de protection L-N
0 kV
niveau de protection contre les surtensions L-PE
kV
niveau de protection N-PE
0 kV
niveau de protection (CC+ - CC-)
0 kV
niveau de protection (CC+/CC- - PE)
0 kV
capacité d'extinction du courant de suite
1 kA
énergie spécifique (W/R)
0 kJ/Ohm
section de conducteur rigide max. (monofilaire/multifilaire)
35 mm²
section de conducteur flexible max. (fil fin)
25 mm²
mode de pose
profilé chapeau 35 mm
taille
6 TE
signalisation à distance
non
signalisation au niveau de l'appareil
optique
classe d'essai
type 1 et 2
mode extraction
non
fusible auxiliaire intégré
non
effet protecteur énergétique coordonné du terminal
oui
indice de protection (IP)
]

ETIM for 267489 Protection par mise à la terre, contre la foudre et contre les surtensions (EC001457)
Caractéristique Valeur
Forme de réseau CC (EF009926) Non
Forme de réseau IT (EF009927) Oui
Forme de réseau TN (EF009928) Oui
Forme de réseau TN-C (EF009929) Oui
Forme de réseau TN-C-S (EF009933) Oui
Forme de réseau TN-S (EF009930) Non
Forme de réseau TT (EF009931) Non
Autre forme de réseau (EF009932) Non
Nombre de pôles (EF001391) 3
Courant de foudre (10/350) (EF000421) 35 kA
Tension continue la plus élevée CA (EF004198) 0 V
Tension continue la plus élevée CC (EF004777) 0 V
Tension nominale CA (EF004220) 0 V
Tension nominale CC (EF004221) 0 V
Tension PV max. (EF008795) 0 V
Niveau de protection (EF003525) 1.5 kV
Niveau de protection L-N (EF004236) 0 kV
Niveau de protection N-PE (EF008796) 0 kV
Niveau de protection (CC+ - CC-) (EF009643) 0 kV
Niveau de protection (CC+/CC- - PE) (EF009644) 0 kV
Capacité d'extinction du courant de suite (EF004193) 1 kA
Énergie spécifique (W/R) (EF009797) 0 kJ/Ohm
Type de montage (EF000003) Profilé chapeau 35 mm
Taille (EF002566) 6 TE
Section de conducteur rigide max. (monofilaire/multifilaire) (EF008827) 35 mm²
Section de conducteur flexible max. (fil fin) (EF008828) 25 mm²
Signalisation à distance (EF004192) Non
Signalisation au niveau de l'appareil (EF004241) Optique
Classe d'essai (EF004228) Type 1 et 2
Fusible auxiliaire intégré (EF008797) Non
Effet protecteur énergétique coordonné du terminal (EF009798) Oui
Technologie d'éclateur à commutation de tension (EF016003) Non
Prise de tension protégée contre les surintensités (EF016004) Non

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
SP-B+C/3 267489 267489_FR.pdf 160 Kbytes SP-B+C/3 267489 267489_FR.pdf
