> EATON - MOELLER>Leistungsschalter NZM >NZM2-XTVDV-0 279397 Y7-279397 ELECTRIC Türkupplungsdrehgriff, schwarz, Griff+Schalter, Baugrösse 2
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

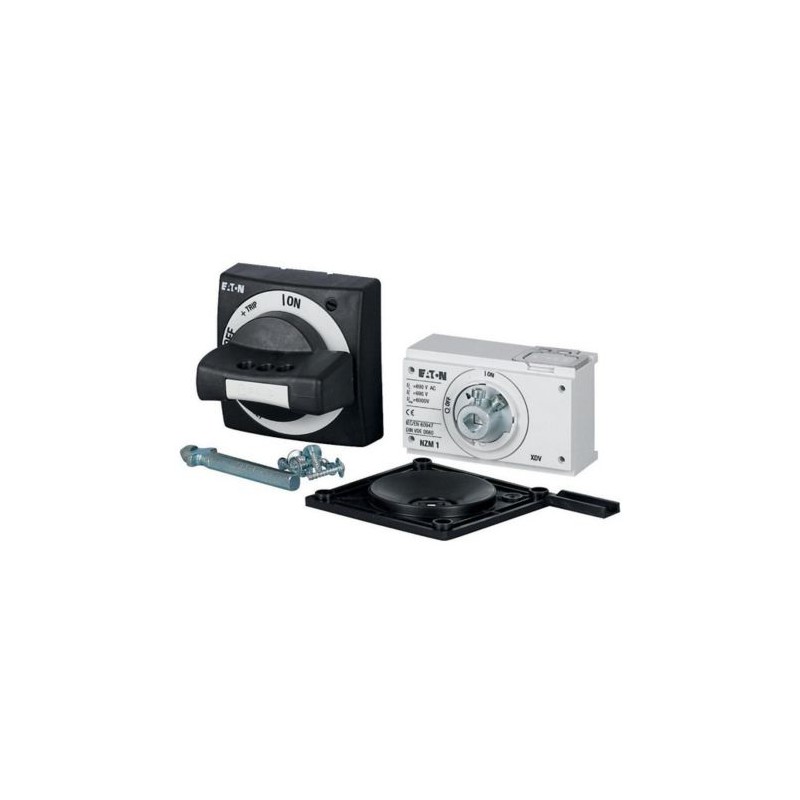

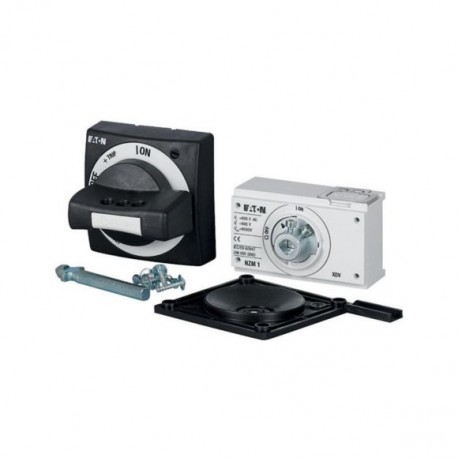

NZM2-XTVDV-0 279397 Y7-279397 EATON ELECTRIC Türkupplungsdrehgriff, schwarz, Griff+Schalter, Baugrösse 2 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM2-XTVDV-0 279397 Y7-279397 EATON ELECTRIC Türkupplungsdrehgriff, schwarz, Griff+Schalter, Baugrösse 2

NZM2-XTVDV-0

279397

Y7-279397

EATON-MOELLER

Türkupplungsdrehgriff, schwarz, Griff+Schalter, Baugrösse 2

NZM2-XTVDV-0

Eaton Moeller series NZM– Kompaktleistungsschalter. Türkupplungsdrehgriff, schwarz, Griff + Schalter, Größe 2

Optionales Zubehör für Leistungsschalter der Baureihe NZM bietet ein umfassendes Portfolio an Einsatzmöglichkeiten für den weltweiten Einsatz. Modulare Funktionsgruppen machen die Montage flexibel und einfach. Hinweis: Komplett inklusive Drehantrieb und Kupplungsteilen. Für extrem schmale Einbauten mit spezieller kurzer Verlängerungswelle, nicht kombinierbar mit NZM...-XDZ Zusatzhandgriff. Externe Warntafel/Markierungstafel kann aufgesteckt werden. Standard, schwarz/grau. Abschließbar am Griff am Schalter mit bis zu 3 Vorhängeschlössern. Abschließbar in 0 Stellung am Griff, abschließbar in der 0 Stellung am Schalter mit bis zu 3 Vorhängeschlössern. Kann auch in I-Position geändert werden. Mit Türverriegelung. Verwendbar für: NZM2(-4), PN2(-4), N(N/O)2(-4)

Mehr Infos


Niederspannungsschaltgeräte > Handgriff für Schaltgeräte

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $118.56
Stückpreis: $118.56
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Betriebselement
Katalognummer
279397
Produkt Länge/Tiefe
75 mm
Produkthöhe
190 mm
Produktbreite
90 mm
Produktgewicht
0.723 kg
Einhaltung(en)
UL/CSA
IEC
RoHS conform
Zertifikat(e)
UL489
CSA (File No. 22086)
CSA certified
CE marking
UL listed
CSA-C22.2 No. 5-09
IEC60947
UL (File No. E140305)
UL (Category Control Number DIHS)
CSA (Class No. 1437-01)
EAN
4015082793975
Modellcode
NZM2-XTVDV-0

Produktspezifikationen

Typ
Besondere Merkmale
  • Komplett mit Drehantrieb und Kupplungsteilen
  • Für extrem schmale Armaturen
  • Mit spezieller kurzer Verlängerungswelle
  • Nicht kombinierbar mit Zusatz-Griff NZM...-XDZ
  • Externes Warnschild/Typenschild kann aufgeclipst werden.
  • Türkupplungsdrehgriff zur Bedienung des Schalters über eine geschlossene Bedienfeldtür
Merkmale
Standard: Schwarz/Grau
Abschließbar
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Farbe
Schwarz
Ausstattung:
Vorhängeschloss
Rahmen
NZM2
Benutzt mit
NZM2(-4), PN2(-4), N(S)2(-4)
Geeignet für
Lasttrennschalter
Power circuit breaker
Abdeckungs-/Türtyp
Die Türverriegelung kann so geändert werden, dass sie von außen mit einem Schraubendreher überwunden werden kann
Tür zu öffnen in AUS
Die Türverriegelung kann in der Position „entriegelt EIN“ geändert werden
Die Türverriegelung wurde in der verriegelten AUS- und EIN-Position nicht umgangen
Schlossnummer
Doppelt abschließbar
Verriegelungsvorrichtung
mit Türverriegelung
am Griff modifizierbar auch in I-Stellung
Abschließbar am Griff des Schalters mit bis zu 3 Vorhängeschlössern
Schutzart/NEMA-Gehäusetyp
IP66
4X. 12

ETIM for 279397 Niederspannungsschaltgeräte (EC000229)
Merkmal Wert
Mit Wiederanlaufsperre (EF004054) Nein
Mit Schlüsselschloss (EF026057) Nein
Hängeschlossverriegelung (EF001163) Ja
Farbe (EF000007) schwarz
Geeignet für NOT-AUS (EF001433) Nein
Mit Achse (EF001434) Nein
Geeignet für Leistungsschalter (EF005863) Ja
Geeignet für Lasttrennschalter (EF007252) Ja
Schutzart (NEMA) (EF011959) 4X, 12

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM2-XTVDV-0 Y7-279397 279397 ES_100727.pdf 1 Mbytes NZM2-XTVDV-0 Y7-279397 279397 ES_100727.pdf
