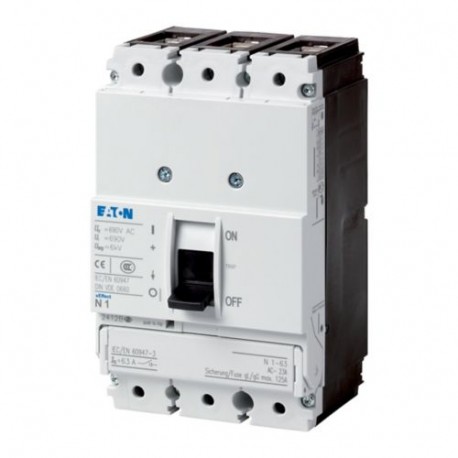

PN1-160 281235 Y7-281235 EATON ELECTRIC Lasttrennschalter, 3p, 160A

PN1-160

281235

Y7-281235

EATON-MOELLER

Lasttrennschalter, 3p, 160A

PN1-160-KARTON

Eaton Moeller series NZM– Kompaktleistungsschalter. Trennschalter 3p, 160A, 1

Lasttrennschalter PN.. -.. halten die Isolationseigenschaften auch bei geerdeten IT-Netzwerken ein. Zubehörteile wie Brückensätze, Anschlussklemmen und Türkupplungsdrehgriffe ermöglichen den individuellen Einbau in die unterschiedlichsten Verteilersysteme. PN Teile-Nr. sind nicht für Remote-Funktionen geeignet. Hinweise: Hauptschaltercharakteristik inkl. Zwangsantrieb nach IEC/EN 60204 und VDE 0113. Isolationseigenschaften nach IEC/EN 60947-3 und VDE 0660. Stromschienen-Etikettenabdeckung nach VDE 0160 Teil 100.

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $329.46
Stückpreis: $329.46
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Trennschalter
Katalognummer
281235
Produkt Länge/Tiefe
88 mm
Produkthöhe
145 mm
Produktbreite
90 mm
Produktgewicht
0.886 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
IEC/EN 60947
IEC
EAN
4015082812355
Modellcode
PN1-160

Produktspezifikationen

Typ
Lasttrennschalter
Besondere Merkmale
Anwendung
Einsatz in ungeerdeten Netzen bei 690 V
Stromstärkewert
160 A
Betriebsspannung
690 V - 690 V
Leistungsschalter-Rahmentyp
PN1
Merkmale
Ausführung als NOT-AUS-Installation
Version als Wartungs-/Serviceschalter
Ausführung als Hauptschalter
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Verschmutzungsgrad
3
Benutzt mit
100 x 800 x 800 mm
Montagemethode
Fest
Einbaugerät Festeinbautechnik
Installation der Verteilung
Bodenmontage
Zwischeneinbau
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78
Verlustleistung des Betriebsmittels, stromabhängig
29,18 W
Isolierung
300 V AC (zwischen den Hilfskontakten)
500 V AC (zwischen Hilfskontakten und Hauptkontakten)
Bemessungskurzzeitstromfestigkeit (Icw)
2 kA
Schutzart
IP20 (Basisschutztyp, im Bereich der HMI-Geräte)
Sonstige
Energie-Einspeiserichtung
beliebig
Elektr. Anschlusstyp d. Hauptstromkreises
Rahmenbügel
Umgebungsbetriebstemperatur – max
70 °C
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungstemperatur Lagerung - max
70 °C
Umgebungstemperatur Lagerung - min
40 °C
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0
Berührungsschutz
finger- und handrückensicher nach DIN EN 50274/VDE 0106 Teil 110
Bemessungsisolationsspan. (Ui)
690 V
Bemessungsbetriebsfrequenz
50 Hz
Bemessungsbetriebsleistung bei AC-23, 400 V
90 kW
Bemessungsbetriebsleistung bei AC-3, 400 V
0 kW
Schaltstellungen
I, 0
Lebensdauer, mechanisch
20.000 Schaltvorgänge
Überspannungskategorie
III
Bemessungsbetriebsstrom
160 A (415 V AC-22/23A, Ein- und Ausschaltvermögen)
160 A (690 V AC-22/23A, Ein- und Ausschaltvermögen)
Schutzart (IP), Vorderseite
IP20
IP66 (mit Türkupplungsdrehgriff)
IP40 (mit Blendrahmen)
Schutzart (Anschlussklemmen)
IP10 (Tunnelanschlussklemme)
IP00 (Leiterabschlüsse, Phasenisolator und Bandanschlussklemme)
Anzahl der Pole
3-polig
Anschlusskapazität (Kupferstreifen)
Max. 9 Segmente à 9 mm x 0,8 mm an der Box-Anschlussklemme
Min. 2 Segmente à 9 mm x 0,8 mm an der Box-Anschlussklemme
Grifffarbe
Schwarz (Black)
Lebensdauer, elektrisch
5000 Schaltvorgänge bei 690 V AC-1
7500 Schaltvorgänge bei 415 V AC-1
1000 Schaltvorgänge bei 400 V AC-23 A
1000 Schaltvorgänge bei 415 V AC-23 A
1000 Schaltvorgänge bei 690 V AC-23 A
7500 Schaltvorgänge bei 400 V AC-1
Funktionen
Verriegelbar
Lasttrennschalter / Hauptschalter
Schockfestigkeit
20 g (Halbsinusstoß 20 ms)
Anzahl der Schalter
1
Bedingter Bemessungskurzschlussstrom (lq)
0 kA
Bedingter Bemessungskurzschlussstrom mit Vorsicherung
100 kA bei 400/415 V
160 gR
80 kA bei 690 V
Bedingter Bemessungskurzschlussstrom mit nachgeschalteter Sicherung
10 kA bei 690 V
160 gR
100 kA bei 400/415 V
Bemessungsbetriebsspannung (Ue) bei AC - max
690 V
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
160 A
Bemessungsdauerstrom bei AC-21, 400 V
0 A
Bemessungsdauerstrom bei AC-23, 400 V
0 A
Bemessungskurzzeitstromfestigkeit (t = 0,3 s)
2 kA
Bemessungskurzzeitstromfestigkeit (t = 1 s)
2 kA
Schaltleistung bei 400 V
0 kW
Griff-Typ
Kipphebel
Anzahl der Schaltspiele pro Stunde - max
120
Bemessungskurzschlusseinschaltvermögen lcm bei 690 V, 50/60 Hz
2.8 kA
Bemessungsstoßspannungsfestigkeit (Uimp) der Hilfsschalter
6000 V
Bemessungsstoßspannungsfestigkeit (Uimp) der Hauptkontakte
6000 V
Standardklemmen
Rahmenklemme
Optionale Klemmen
Anschluss auf der Rückseite. Schraubklemme. Tunnelanschlussklemme
Sicherungen Kurzschlussschutzorgan - max
160 A gL
Anschlusskapazität (Kupfersammelschiene)
M6 an rückseitiger Verschraubung
Max. 16 mm x 5 mm direkt am rückseitigen Anschluss des Schalters
Min. 12 mm x 5 mm direkt am rückseitigen Anschluss des Schalters
Anschlusskapazität (Kupferleiter/-kabel fest)
10 mm² bis 16 mm² (1x) direkt am rückseitigen Anschluss des Schalters
10 mm² bis 16 mm² (1x) an Rahmenklemme
6 mm² bis 16 mm² (2x) an Rahmenklemme
6 mm² bis 16 mm² (2x) direkt am rückseitigen Anschluss des Schalters
16 mm² (1x) an der Tunnelanschlussklemme
Anschlusskapazität (Aluminiumleiter/-kabel fest)
10 mm² bis 16 mm² (1x) direkt am rückseitigen Anschluss des Schalters
10 mm² bis 16 mm² (2x) direkt am rückseitigen Anschluss des Schalters
16 mm² (1x) an der Tunnelanschlussklemme
Anschlusskapazität (Kupferleiter/-kabel verseilt)
25 mm² bis 70 mm² (1x) direkt am rückseitigen Anschluss des Schalters
6 mm² bis 25 mm² (2x) an Rahmenklemme
25 mm² bis 95 mm² (1x) an der 1-Loch-Tunnelanschlussklemme
10 mm² bis 70 mm² (1x) an Rahmenklemme
25 mm² (2x) direkt am rückseitigen Anschluss des Schalters
Hinweis zur Anschlusskapazität: je nach Kabelhersteller bis zu 95 mm² anschließbar.
Anschlusskapazität (Aluminiumleiter/-kabel verseilt)
25 mm² bis 95 mm² (1x) an der 1-Loch-Tunnelanschlussklemme

ETIM for 281235 Niederspannungsschaltgeräte (EC000216)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Ja
Ausführung als Wartungs-/Reparaturschalter (EF006986) Ja
Ausführung als Sicherheitsschalter (EF006985) Nein
Ausführung als NOT-AUS-Einrichtung (EF006959) Ja
Ausführung als Wendeschalter (EF009408) Nein
Anzahl der Schalter (EF005586) 1
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 690 V
Bemessungsbetriebsspannung (EF001435) 690 V
Bemessungsdauerstrom Iu (EF001389) 160 A
Bemessungsdauerstrom bei AC-23, 400 V (EF011777) 0 A
Bemessungsdauerstrom bei AC-21, 400 V (EF009165) 0 A
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 0 kW
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 2 kA
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 90 kW
Schaltleistung bei 400 V (EF009166) 0 kW
Bedingter Bemessungskurzschlussstrom Iq (EF001444) 0 kA
Polzahl (EF001391) 3
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Motorantrieb optional (EF007386) Nein
Motorantrieb integriert (EF006697) Nein
Spannungsauslöser optional (EF007491) Nein
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Geeignet für Frontbefestigung 4-Loch (EF007247) Nein
Geeignet für Frontbefestigung Zentral (EF007248) Nein
Geeignet für Verteilereinbau (EF007262) Ja
Geeignet für Zwischenbau (EF007264) Ja
Farbe des Betätigungselements (EF007167) schwarz
Ausführung des Betätigungselements (EF006976) Kipphebel
Verriegelbar (EF006281) Ja
Anschlussart Hauptstromkreis (EF006819) Rahmenklemme
Mit vormontierter Verkabelung (EF016444) Nein
Schutzart (IP), frontseitig (EF003118) IP20
Breite (EF000008) 90 mm
Höhe (EF000040) 145 mm
Tiefe (EF000049) 88 mm
