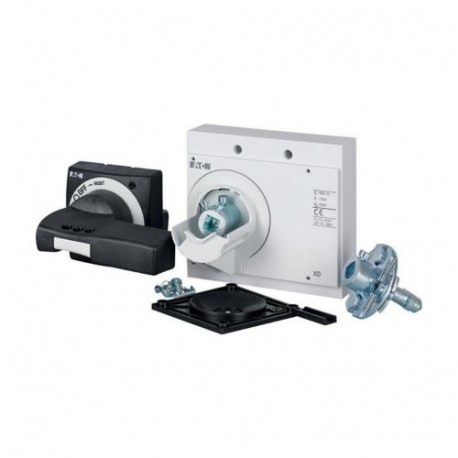

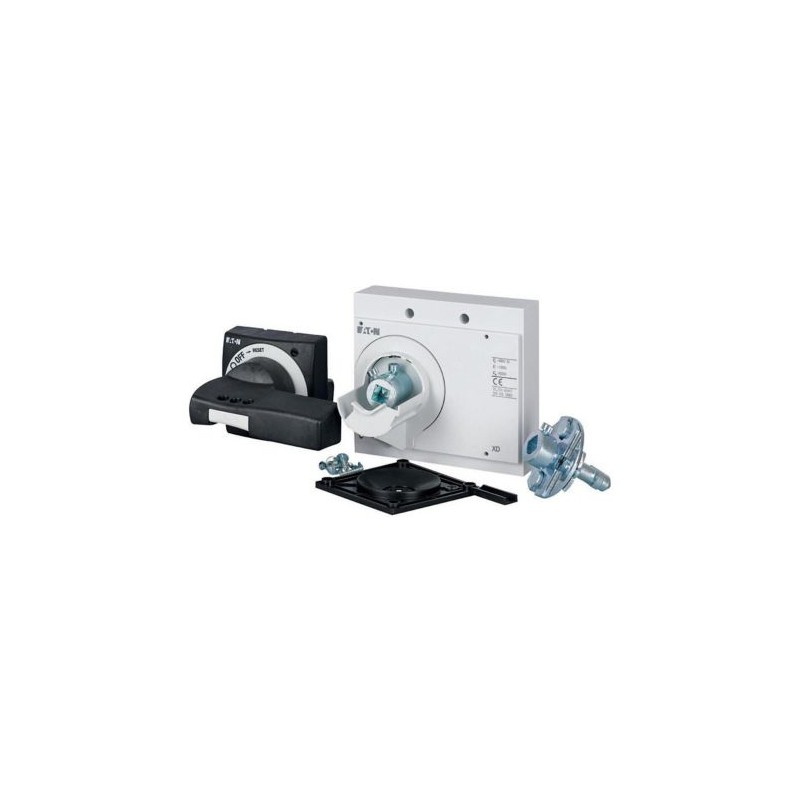

NZM3-XTVD 260170 Y7-260170 EATON ELECTRIC Türkupplungsdrehgriff, abschliessbar, Baugrösse 3 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM3-XTVD 260170 Y7-260170 EATON ELECTRIC Türkupplungsdrehgriff, abschliessbar, Baugrösse 3

NZM3-XTVD

260170

Y7-260170

EATON-MOELLER

Türkupplungsdrehgriff, abschliessbar, Baugrösse 3

NZM3-XTVD

Eaton Moeller series NZM– Kompaktleistungsschalter. Türkupplungsdrehgriff, abschließbar, Größe 3

Optionales Zubehör für Leistungsschalter der Baureihe NZM bietet ein umfassendes Portfolio an Einsatzmöglichkeiten für den weltweiten Einsatz. Modulare Funktionsgruppen machen die Montage flexibel und einfach. Hinweis: Komplett inklusive Drehantrieb und Kupplungsteilen. Externes Warnschild/Kennzeichnungsschild kann aufgesteckt werden. Standard, schwarz/grau. Abschließbar in 0 Position am Griff mit bis zu 3 Vorhängeschlössern. Mit Türverriegelung. Verwendbar mit: NZM3(-4), PN3(-4), N(S)3(-4)

Mehr Infos


Niederspannungsschaltgeräte > Handgriff für Schaltgeräte

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $155.37
Stückpreis: $155.37
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Betriebselement
Katalognummer
260170
Produkt Länge/Tiefe
100 mm
Produkthöhe
230 mm
Produktbreite
120 mm
Produktgewicht
1.373 kg
Einhaltung(en)
IEC
UL/CSA
RoHS conform
Zertifikat(e)
UL (Category Control Number DIHS)
CSA-C22.2 No. 5-09
CSA (Class No. 1437-01)
CE marking
UL listed
IEC60947
UL (File No. E140305)
CSA (File No. 22086)
CSA certified
UL489
EAN
4015082601706
Modellcode
NZM3-XTVD

Produktspezifikationen

Typ
Besondere Merkmale
  • Türkupplungsdrehgriff zur Bedienung des Schalters über eine geschlossene Bedienfeldtür
  • Externes Warnschild/Typenschild kann aufgeclipst werden.
  • Komplett mit Drehantrieb und Kupplungsteilen
  • Verlängerungswelle zusätzlich erforderlich.
Merkmale
Abschließbar
Standard: Schwarz/Grau
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Farbe
Schwarz
Ausstattung:
Vorhängeschloss
Rahmen
NZM3
Benutzt mit
NZM3(-4), PN3(-4), N(S)3(-4)
Geeignet für
Lasttrennschalter
Power circuit breaker
Abdeckungs-/Türtyp
Tür zu öffnen in AUS
Die Türverriegelung wurde in der verriegelten AUS- und EIN-Position nicht umgangen
Die Türverriegelung kann so geändert werden, dass sie von außen mit einem Schraubendreher überwunden werden kann
Die Türverriegelung kann in der Position „entriegelt EIN“ geändert werden
Schlossnummer
Einfach abschließbar
Verriegelungsvorrichtung
Abschließbar in Position 0 am Griff mit bis zu 3 Vorhängeschlössern
mit Türverriegelung
Schutzart/NEMA-Gehäusetyp
IP66
4X. 12

ETIM for 260170 Niederspannungsschaltgeräte (EC000229)
Merkmal Wert
Mit Wiederanlaufsperre (EF004054) Nein
Mit Schlüsselschloss (EF026057) Nein
Hängeschlossverriegelung (EF001163) Ja
Farbe (EF000007) schwarz
Geeignet für NOT-AUS (EF001433) Nein
Mit Achse (EF001434) Nein
Geeignet für Leistungsschalter (EF005863) Ja
Geeignet für Lasttrennschalter (EF007252) Ja
Schutzart (NEMA) (EF011959) 4X, 12
