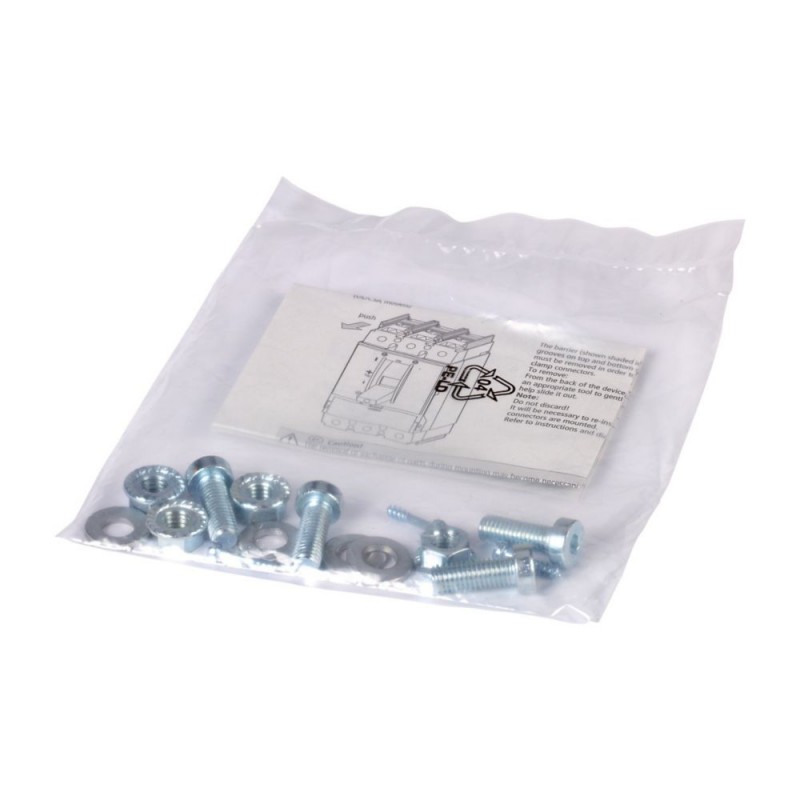

NZM2-4-XKS 266750 0004358896 EATON ELECTRIC Schraubanschluss, 4p, Standard, Baugrösse 2 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM2-4-XKS 266750 0004358896 EATON ELECTRIC Schraubanschluss, 4p, Standard, Baugrösse 2

NZM2-4-XKS

266750

0004358896

EATON-MOELLER

Schraubanschluss, 4p, Standard, Baugrösse 2

Mehr Infos


Niederspannungsschaltgeräte > Verdrahtungsset für Leistungsschalter

Leistungsschalter NZM Zubehör

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $23.43
Stückpreis: $23.43

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Schraubanschluss, 4p, Standard, Baugrösse 2
Optionales Zubehör zur Leistungsschalter-Reihe NZM bietet ein umfangreiches Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage gestaltet sich flexibel und einfach durch modulare Funktionsgruppen. Hinweise: Typ enthält Teile für eine Schalterseite oben oder unten für 3- bzw. 4-polige Schalter. Standardanschluss bei allen NZM2, PN2 und N2 Schaltern. Umrüstsatz für Schalter mit Rahmenklemme. Spezielle Kabelschuhe in schmaler Ausführung verwenden. Einbau innerhalb des Schaltergehäuses. Bei Verwendung einer Schiene ist eine Isolierung dieser (400mm) z.B durch Schrumpfschlauch und eine Abdeckung NZM2(-4)-XKSA notwendig. U e ≧ 525 VAC. Bei allen anderen Anschlussmaterialien, z.B. Kabel, Bänder, ist eine Abdeckung NZM2(-4)-XKSA zu verwenden. Verwendbar für: NZM2(-4), PN2(-4), N(S)2(-4)

Lieferprogramm

Sortiment
Zusatzausrüstung
Norm/Zulassung
IEC
Polzahl
4-polig
Leiteranzahl
4-polig
Baugröße
NZM2
Zubehör
Anschlusstechnik
Zubehör
Schraubanschluss
Bemessungsstrom [In]
Cu 300, Al 250 A
verwendbar für
NZM2-4, PN2-4, N(S)2-4
Anschlussquerschnitte
LeiterartCu-/Al-Kabel
Cu-Kabelschuhe
Al-Kabelschuhe
Anschlussquerschnittefeindrähtig
1 x 10 - 185
2 x 4 - 70
1 x 10 - 50
2 x 10 - 50 mm2
AWG/kcmil
1 x 11 - 3/0
2 x 12
1 x 8 - 1/0
2 x 8 - 1/0 mm2
Anschlussquerschnitte
Cu-Band Lamellenanzahl x Breite x Lamellendicke
≧ 2 x 16 x 0.8 mm2
Cu-Schiene Breite x Dicke [Breite]
≧ 16 x 5 mm
Hinweise

Typ enthält Teile für eine Schalterseite oben oder unten für 3- bzw. 4-polige Schalter.

Standardanschluss bei allen NZM2, PN2 und N2 Schaltern.

Umrüstsatz für Schalter mit Rahmenklemme.

Nur spezielle Kabelschuhe in schmaler Ausführung verwenden, siehe Typen NZM*XKS* - ansonsten sind auch bei isolierten Kabelschuhen die Phasentrenner NZM*XKP zu verwenden.

Einbau innerhalb des Schaltergehäuses.

Bei Verwendung einer Schiene ist eine Isolierung dieser (400 mm) z.B durch Schrumpfschlauch und eine Abdeckung NZM2(-4)-XKSA notwendig.

Ue≧ 525 V AC:

  • Bei allen anderen Anschlussmaterialien, z.B. Kabel, Bänder, ist eine Abdeckung NZM2(-4)-XKSA zu verwenden.

Daten für Bauartnachweis nach IEC/EN 61439

Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 9.0

Low-voltage industrial components (EG000017) / Verdrahtungsset für Leistungsschalter (EC002050)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Leistungsschalter, Leistungstrennschalter (NS) / Verdrahtungseinheit für Leistungsschalter (ecl@ss13-27-37-04-24 [ACN957016])
Geeignet für Anzahl der Pole
4
Ausführung
sonstige

Datasheet - PDF

▲
Titel: Größe: Typ:
NZM2-4-XKS 0004358896 266750 DE_266750.pdf 110 Kbytes NZM2-4-XKS 0004358896 266750 DE_266750.pdf
