T0-2-15907/Z/SVC(C,E,G-J) 050980 EATON ELECTRIC Umschalter, 4-polig, 20 A, Vorhängeschloss-Sperre SVC, Front..

T0-2-15907/Z/SVC(C,E,G-J)

050980

Y7-50980

EATON-MOELLER

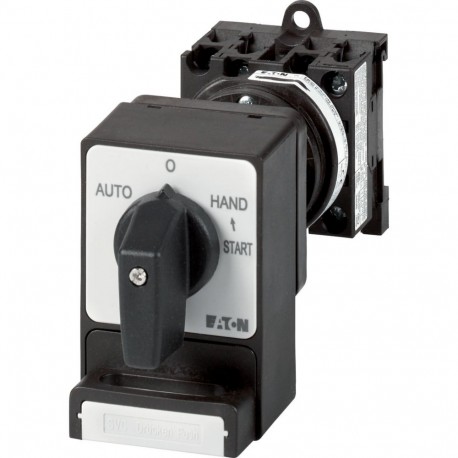

Umschalter, 4-polig, 20 A, Vorhängeschloss-Sperre SVC, Frontschild AUTO-0-HAND

Schalter 4-poliger Schalter 20 A Vorhängeschlossschloss SVC-Platte

Eaton Moeller® series T0 Umschalter, T0, 20 A, Zwischenbau, 4-polig, mit schwarzem Knebel und Frontschild, Vorhängeschloss-Sperre SVC

Mehr Infos


Niederspannungsschaltgeräte > Steuerschalter

Trennschalter und Nockenschalter

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $108.13
Stückpreis: $108.13

Menge Preis
1+$108.13
3+$94.33
5+$88.05
7+$84.91
10+$82.90
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

Mehr Infos



Allgemeine Spezifikation

Produktname
Eaton Moeller® series T0 Umschalter
Katalognummer
050980
Produkt Länge/Tiefe
173 mm
Produkthöhe
73 mm
Produktbreite
49 mm
Produktgewicht
0.284 kg
Zertifikat(e)
IEC/EN 60204
IEC/EN 60947
VDE 0660
IEC/EN 60947-3
EAN
4015080509806
Modellcode
T0-2-15907/Z/SVC(C,E,G-J)

Merkmale und Funktionen

Ausstattung:
Schwarzer Knebelgriff und Frontplatte
0 (Aus) Position
Beschriftung
" AUTO-0-HAND
Verriegelungsvorrichtung
Verriegelbar in der Position 0 (Aus)
Art der Verriegelung
Vorhängeschloss-Sperre SVC
Anzahl der Pole
4-polig

Allgemein

Schutzart, Vorderseite
IP65
NEMA 12
Lebensdauer, mechanisch
400.000 Schaltvorgänge
Montageart
Rückseitenmontage
Einbaulage
beliebig
Anzahl Baueinheiten
2
Betriebsfrequenz
1200 Schaltvorgänge/h
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Schalter mit Verriegelungsmechanismus
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V AC
Sichere Trng
440 V AC, Zwischen den Kontakten, Entspricht EN 61140
Sicherheitsparameter (EN ISO 13849-1)
B10d-Werte gemäß EN ISO 13849-1, Tabelle C.1
Schockfestigkeit
15 g, Mechanisch, nach IEC/EN 60068-2-27, Halbsinusstoß 20 ms
Geeignet für
Bodenmontage
Zwischeneinbau
Schaltwinkel
45 °

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
50 °C
Umgebungsbetriebstemperatur (gekapselt) – min
-25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Anschlussquerschnitte

Anschlusskapazität (freindrähtig mit Aderendhülse)
1 x (0,75 - 2,5) mm², Endhülsen gemäß DIN 46228
2 x (0,75 - 2,5) mm², Endhülsen gemäß DIN 46228
Anschlusskapazität (ein-/mehrdrähtig)
2 x (1 - 2.5) mm²
1 x (1 - 2.5) mm²
Schr-Grö
M3,5, Anschlussschraube

Bemessungswerte

Bemessungsausschaltvermögen bei 220/230 V (cos phi zu IEC60947-3)
100 A
Bemessungsausschaltvermögen bei 400/415 V (cos phi zu IEC 60947-3)
110 A
Bemessungsausschaltvermögen bei 500 V (cos phi zu IEC60947-3)
80 A
Bemessungsausschaltvermögen bei 660/690 V (cos phi zu IEC60947-3)
60 A
Bemessungsbetriebsspannung (Ue) bei AC - max
690 V
Bemessungsbetriebsstrom (le) bei AC-3, 220 V, 230 V, 240 V
11.5 A
Bemessungsbetriebsstrom (le) bei AC-3, 380 V, 400 V, 415 V
11.5 A
Bemessungsbetriebsstrom (le) bei AC-3, 500 V
9 A
Bemessungsbetriebsstrom (le) bei AC-3, 660 V, 690 V
4.9 A
Bemessungsbetriebsstrom (le) bei AC-21, 440 V
20 A
Bem.betriebsstrom (le) bei AC-23A, 230 V
13.3 A
Bemessungsbetriebsstrom (le) bei AC-23A, 400 V, 415 V
13.3 A
Bemessungsbetriebsstrom (le) bei AC-23A, 500 V
13.3 A
Bemessungsbetriebsstrom (le) bei AC-23A, 690 V
7.6 A
Bemess.betriebsstrom (le) bei DC-1, Lasttrennschalter l/r = 1 ms
10 A
Bemessungsbetriebsstrom (le) bei DC-13, Steuerschalter L/R = 50 ms
10 A
Bemess.betriebsstrom (le) bei DC-21, 240 V
1 A
Bemess.betriebsstrom (le) bei DC-23A, 24 V
10 A
Bemessungsbetriebsstrom (le) bei DC-23A, 48V
10 A
Bemessungsbetriebsstrom (le) bei DC-23A, 60 V
10 A
Bemessungsbetriebsstrom (le) bei DC-23A, 120 V
5 A
Bem.betriebsstrom (le) bei DC-23A, 240 V
5 A
Bemessungsbetriebsstrom (le) Stern-Dreieck bei AC-3, 230 V
20 A
Bemessungsbetriebsstrom (le) Stern-Dreieck bei AC-3, 400 V
20 A
Bemessungsbetriebsstrom (le) Stern-Dreieck bei AC-3, 500 V
15.6 A
Bemessungsbetriebsstrom (le) Stern-Dreieck bei AC-3, 690 V
8.5 A
Bem.betriebsleistg bei AC-3, 415 V, 50 Hz
5.5 kW
Bemessungsbetriebsleistung bei AC-3, 690 V, 50 Hz
4 kW
Bemessungsbetriebsleistung bei AC-23A, 220/230 V, 50 Hz
3 kW
Bemessungsbetriebsleistung bei AC-23 A, 400 V, 50 Hz
5.5 kW
Bemessungsbetriebsleistung bei AC-23A, 500 V, 50 Hz
7.5 kW
Bemessungsbetriebsleistung bei AC-23A, 690 V, 50 Hz
5.5 kW
Bemessungsbetriebsleistung Stern-Dreieck bei 220/230 V, 50 Hz
5.5 kW
Bemessungsbetriebsleistung Stern-Dreieck bei 380/400 V, 50 Hz
7.5 kW
Bemessungsbetriebsleistung Stern-Dreieck bei 500 V, 50 Hz
7.5 kW
Bemessungsbetriebsleistung Stern-Dreieck bei 690 V, 50 Hz
5.5 kW
Bemessungsdauerstrom (Iu)
20 A

Kurzschlussfestigkeit

Bedingter Bemessungskurzschlussstrom (lq)
6 kA
Bemessungskurzzeitstromfestigkeit (Icw)
320 A, Kontakte, 1 Sekunde
Bemessungsdaten Kurzschlussschutz
20 A gG/gL, Sicherung, Kontakte

Schaltvermögen

Belastbark
1,6 x Iₑ (mit intermittierendem Betrieb Klasse 12, 40 % Einschaltdauer)
2 x Iₑ (mit intermittierendem Betrieb Klasse 12, 25 % Einschaltdauer)
1,3 x Iₑ (mit intermittierendem Betrieb Klasse 12, 60 % Einschaltdauer)
Anzahl Kontakte in Serie bei DC-21A, 240 V
1
Anzahl Kontakte in Serie bei DC-23A, 24 V
1
Anzahl Kontakte in Serie bei DC-23A, 48 V
2
Anzahl Kontakte in Serie bei DC-23A, 60 V
3
Anzahl Kontakte in Serie bei DC-23A, 120 V
3
Anzahl Kontakte in Serie bei DC-23A, 240 V
5
Bemessungseinschaltvermögen bis 690 V (cos Phi zu IEC/EN60947-3)
130 A

Ansprechpartner

Kontaktzuverlässigkeit
1 Ausfall pro 100.000 Schaltspiele statistisch ermittelt, bei 24 V DC, 10 mA)

Betätigungselement

Stellgliedfunktion
Rastend/tastend
Stellgliedtyp
Wählschalter
Anzahl der Schaltstellungen
4

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0.6 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
20 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
UV-Widerstand nur in Verbindung mit Schutzschild.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
