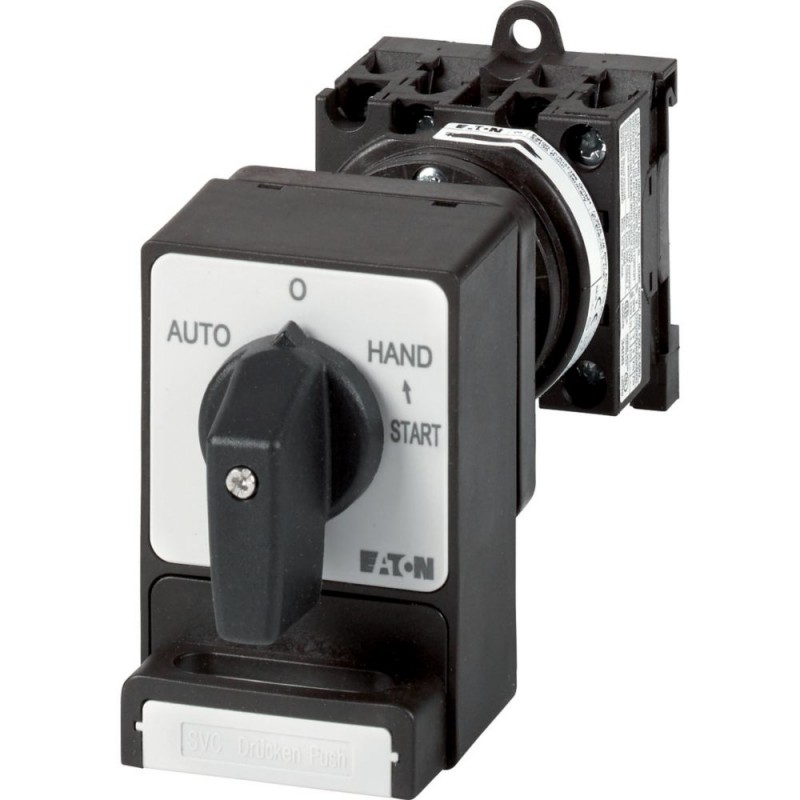

T0-2-15907/Z/SVC(C,E,G-J) 050980 EATON ELECTRIC Inverseurs, tétrapolaire, 20 A, Dispositifs de cadenassage S.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

T0-2-15907/Z/SVC(C,E,G-J) 050980 EATON ELECTRIC Inverseurs, tétrapolaire, 20 A, Dispositifs de cadenassage S..

T0-2-15907/Z/SVC(C,E,G-J)

050980

EATON-MOELLER

Inverseurs, tétrapolaire, 20 A, Dispositifs de cadenassage SVC, plastron AUTO-0-HAND

Interrupteur Interrupteur 4 pôles 20 A Serrure cadenas SVC Plate

Inverseurs, T0, 20 A, Encastrement / Montage encastré avec fixation arrière, tétrapolaire, avec manette noire et plastron, Dispositifs de cadenassage SVC

Plus de détails


Appareillage industriel basse tension > Interrupteur

Sectionneurs et commutateurs à cames

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $106.11
Prix unitaire: $106.11

Quantité Prix
1+$106.11
2+$89.89
3+$83.29
4+$81.62
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus



Changeoverswitches, T0, 20, montage arrière, 4 pôles, avec du noir pour le pouce et l'avant de la plaque, Cadenassage fonction SVC
Contact inverseur, gamme de Produit: Commutateur avec mécanisme de verrouillage, Normes: IEC/EN 60947, VDE 0660, IEC/EN 60204, Interrupteur-sectionneur selon CEI/EN 60947-3, Partie du groupe de référence: T0, avec le noir de pouce poignée et plaque à l'avant, 4 pôles, Cadenassage fonction SVC, le Verrouillage de l'installation: Verrouillables en 0 (Off) la position, Degré de Protection: face Avant IP65, de la Conception: montage arrière, la Commutation de l'angle: 45 °, les performances de Commutation momentanée ou maintenues, 2 contact unité(s)Nominale des ininterrompue actuel: Ui= 20, Note: Si le verrouillage de la glissière est interconnectée avec verrouillage en position de la MAIN, DÉPART peut aussi être actionnée sans démontage de la serrure, mais pas 0., Seulement admissible, lorsqu'il existe un bouton d'ARRÊT, avant de la plaque: AUTO-0-à la MAIN

Programme de livraison

La gamme de produits
Commutateur avec mécanisme de verrouillage
Partie du groupe de référence
T0
La fonction de base
Changeoverswitches
avec du noir pour le pouce et l'avant de la plaque
Nombre de pôles
4 pôles
verrouillage de l'arrangement
Cadenassage fonction SVC
Notes
Si le verrouillage de la glissière est interconnectée avec verrouillage en position de la MAIN, DÉPART peut aussi être actionnée sans démontage de la serrure, mais pas 0.
Uniquement autorisée lorsque il y a un autre bouton OFF
Verrouillage de la facilité de
Verrouillables en 0 (Off) en position
Degré de Protection
Avant IP65
Conception
montage arrière
000Z080
Contact séquence
115S325-2
Angle de commutation
45 °
Les performances de commutation
momentané/maintenir
Numéro de dessin
Quinze mille neuf cent sept
Plaque avant pas.
115K030
plaque avant
AUTO-0-À LA MAIN<DÉMARRER
Puissance moteur en AC-23 A, 50 - 60 Hz [P]
400 V [P]
5.5 kW
Classé sans interruption de courant [Iu]
20 Un
Note sur les cotés sans interruption de courant !u
Nominale ininterrompue actuel jeuest spécifiée pour max. de section transversale.
Nombre d'unités de contact
2 contact unité(s)

Données techniques

Général
Normes
IEC/EN 60947, VDE 0660, IEC/EN 60204
Interrupteur-sectionneur selon CEI/EN 60947-3
Climatiques de vérification linguistique
La chaleur humide constante, CEI 60068-2-78
La chaleur humide, cyclique, à IEC 60068-2-30
Température ambianteOuvert
-25 - +50 °C
Température ambianteClos
-25 - +40 °C
Catégorie de surtension/degré de pollution
III/3
Nominale de tenue aux impulsions de tension [Uimp]
6000 V AC
Mécanique résistance aux chocs
15 g
Position de montage
Comme l'exige
Contacts
Des variables mécaniquesNombre de pôles
4 pôles
Caractéristiques électriquesTension nominale d'utilisation [Ue]
690 V AC
Caractéristiques électriquesClassé sans interruption de courant [Iu]
20 Un
Caractéristiques électriquesNote sur les cotés sans interruption de courant !u
Nominale ininterrompue actuel jeuest spécifiée pour max. de section transversale.
L'indice de charge avec fonctionnement intermittent, classe 12AB 25 % DF
2 x Ie
L'indice de charge avec fonctionnement intermittent, classe 12AB 40 % DF
1.6 x Ie
L'indice de charge avec fonctionnement intermittent, classe 12AB 60 % DF
1.3 x Ie
Court-circuitFusible
20 A gG/gL
Courant de courte durée assigné (1 s courant) [Icw]
Trois cent vingtrms
Note sur le courant de courte durée assigné lcw
Courant pour un temps de 1 seconde
Nominale conditionnelle courant de court-circuit [Iq]
6 kA
Capacité de commutation
cos ϕ nominale capacité de production de l'conformément à IEC 60947-3
Cents trente
Pouvoir nominal de coupure cos ϕ à IEC 60947-3230 V
Cent
Pouvoir nominal de coupure cos ϕ à IEC 60947-3400/415 V
Cents dix
Pouvoir nominal de coupure cos ϕ à IEC 60947-3500 V
80 Un
Pouvoir nominal de coupure cos ϕ à IEC 60947-3690 V
Soixante
Isolation de sécurité à la norme EN 61140entre les contacts
440 V AC
Isolation de sécurité à la norme EN 61140Actuel de perte de chaleur par contact at Ie
0,6 W
Isolation de sécurité à la norme EN 61140Actuel de perte de chaleur par circuit auxiliaire à jee(AC-15/230 V)
0.6 CO
Durée de vie mécanique [Opérations]
> 0,4 x 10Six
Fréquence de fonctionnement Maximum de [Opérations/h]
Mille deux cent
CAAC-3Notation, moteur interrupteur de charge [P]220 V 230 V [P]
3 kW
CAAC-3Notation, moteur interrupteur de charge [P]230 V Star-delta [P]
5.5 kW
CAAC-3Notation, moteur interrupteur de charge [P]400 V 415 V [P]
5.5 kW
CAAC-3Notation, moteur interrupteur de charge [P]400 V Star-delta [P]
7,5 kW
CAAC-3Notation, moteur interrupteur de charge [P]500 V [P]
5.5 kW
CAAC-3Notation, moteur interrupteur de charge [P]500 V en Étoile-triangle [P]
7,5 kW
CAAC-3Notation, moteur interrupteur de charge [P]690 V [P]
4 kW
CAAC-3Notation, moteur interrupteur de charge [P]690 V en Étoile-triangle [P]
5.5 kW
CAAC-3Courant assigné nominal du moteur interrupteur de charge230 V [Ie]
11.5 Un
CAAC-3Courant assigné nominal du moteur interrupteur de charge230 V star-delta [Ie]
20 Un
CAAC-3Courant assigné nominal du moteur interrupteur de charge400 V 415 V [Ie]
11.5 Un
CAAC-3Courant assigné nominal du moteur interrupteur de charge400 V star-delta [Ie]
20 Un
CAAC-3Courant assigné nominal du moteur interrupteur de charge500 V [Ie]
9 Un
CAAC-3Courant assigné nominal du moteur interrupteur de charge500 V en étoile-triangle [Ie]
15.6 Une
CAAC-3Courant assigné nominal du moteur interrupteur de charge690 V [Ie]
4.9 Un
CAAC-3Courant assigné nominal du moteur interrupteur de charge690 V en étoile-triangle [Ie]
8.5 Une
CAAC-21ANominale courant de fonctionnement de l'interrupteur440 V [Ie]
20 Un
CAAC-23APuissance moteur en AC-23 A, 50 - 60 Hz [P]230 V [P]
3 kW
CAAC-23APuissance moteur en AC-23 A, 50 - 60 Hz [P]400 V 415 V [P]
5.5 kW
CAAC-23APuissance moteur en AC-23 A, 50 - 60 Hz [P]500 V [P]
7,5 kW
CAAC-23APuissance moteur en AC-23 A, 50 - 60 Hz [P]690 V [P]
5.5 kW
CAAC-23ACourant assigné nominal du moteur interrupteur de charge230 V [Ie]
13.3 Un
CAAC-23ACourant assigné nominal du moteur interrupteur de charge400 V 415 V [Ie]
13.3 Un
CAAC-23ACourant assigné nominal du moteur interrupteur de charge500 V [Ie]
13.3 Un
CAAC-23ACourant assigné nominal du moteur interrupteur de charge690 V [Ie]
7.6 Un
DCDC-1, de coupure en Charge les commutateurs L/R = 1 msCourant assigné nominal [Ie]
10 Un
DCDC-1, de coupure en Charge les commutateurs L/R = 1 msTension par paire de contacts en série
60 V
DCDC-21A [Ie]Courant assigné nominal [Ie]
1 Un
DCDC-21A [Ie]Contacts
La Quantité 1
DCDC-23A, charge du moteur switchL/R = 15 ms24 VCourant assigné nominal [Ie]
10 Un
DCDC-23A, charge du moteur switchL/R = 15 ms24 VContacts
La Quantité 1
DCDC-23A, charge du moteur switchL/R = 15 ms48 VCourant assigné nominal [Ie]
10 Un
DCDC-23A, charge du moteur switchL/R = 15 ms48 VContacts
2 Quantité
DCDC-23A, charge du moteur switchL/R = 15 ms60 VCourant assigné nominal [Ie]
10 Un
DCDC-23A, charge du moteur switchL/R = 15 ms60 VContacts
3 Quantité
DCDC-23A, charge du moteur switchL/R = 15 ms120 VCourant assigné nominal [Ie]
5 Un
DCDC-23A, charge du moteur switchL/R = 15 ms120 VContacts
3 Quantité
DCDC-23A, charge du moteur switchL/R = 15 ms240 VCourant assigné nominal [Ie]
5 Un
DCDC-23A, charge du moteur switchL/R = 15 ms240 VContacts
5 Quantité
DCDC-13, des interrupteurs de commande L/R = 50 msCourant assigné nominal [Ie]
10 Un
DCDC-13, des interrupteurs de commande L/R = 50 msTension par paire de contacts en série
32 V
Circuit de contrôle de la fiabilité à 24 V DC, 10 mA [probabilité de Défaut]
< 10-5,< 1 échec sur 100 000 commutations HF
Terminal capacités
Monobrin ou multibrin
1 x (1 - 2,5)
2 x (1 - 2,5) mmDeux
Flexible avec embouts selon DIN 46228
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDeux
Vis de borne
M3.5
Couple de serrage pour les vis de borne
1 Nm
Technique les paramètres de sécurité:
Notes
B10dvaleurs selon EN ISO 13849-1, tableau C1
La cote de données pour les types approuvés
Capacité du TerminalVis de borne
M3.5
Capacité du TerminalCouple de serrage
8.83 lb-in

La vérification de la conception selon les normes EN/IEC 61439

Données techniques pour la vérification de la conception
Courant assigné nominal pour la dissipation de la chaleur [In]
20 Un
La dissipation de la chaleur par pôle, actuel-dépendante [Pvid]
0,6 W
L'équipement de dissipation de la chaleur, le courant dépendant [Pvid]
0 W
Statique de la dissipation de la chaleur, non-actuel-dépendante [Pvs]
0 W
La dissipation de la chaleur de la capacité [Pdiss]
0 W
Température ambiante de fonctionnement min.
-25 °C
Température ambiante de fonctionnement max.
+50 °C
EN/IEC 61439 de vérification de la conception
10.2 Résistance des matériaux et de pièces10.2.2 la résistance à la Corrosion
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.3.1 la Vérification de la stabilité thermique de l'enclos
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.3.2 Vérification de la résistance des matériaux isolants à la chaleur normale
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.3.3 Vérification de la résistance des matériaux isolants à la chaleur anormale et au feu en raison des effets électriques internes
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.4 la Résistance aux ultra-violets (UV)
Résistance aux UV uniquement dans le cadre d'un bouclier protecteur.
10.2 Résistance des matériaux et de pièces10.2.5 de Levage
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.2 Résistance des matériaux et de pièces10.2.6 impact Mécanique
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.2 Résistance des matériaux et de pièces10.2.7 Inscriptions
Réponde à la norme.
10.3 Degré de protection des ASSEMBLÉES
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.4 les Dégagements d'air et de fuite
Réponde à la norme.
10.5 Protection contre les chocs électriques
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.6 l'Incorporation de dispositifs de commutation et de composants
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.7 Interne des circuits électriques et des connexions
Le panneau est de la responsabilité du constructeur.
10.8 connexion pour les conducteurs
Le panneau est de la responsabilité du constructeur.
10.9 propriétés d'Isolation10.9.2 de fréquence de Puissance électrique de la force
Le panneau est de la responsabilité du constructeur.
10.9 propriétés d'Isolation10.9.3 de tenue aux impulsions de tension
Le panneau est de la responsabilité du constructeur.
10.9 propriétés d'Isolation10.9.4 Tests de boîtiers en matériau isolant
Le panneau est de la responsabilité du constructeur.
10.10 élévation de la Température
Le panel builder est responsable de l'augmentation de la température de calcul. Eaton fournira la chaleur dissipation de données pour les appareils.
10.11 Court-circuit
Le panneau est de la responsabilité du constructeur. Le cahier des charges pour l'appareillage doit être observée.
10.12 compatibilité Électromagnétique
Le panneau est de la responsabilité du constructeur. Le cahier des charges pour l'appareillage doit être observée.
10.13 la fonction Mécanique
L'appareil répond aux exigences, à condition que les informations contenues dans la notice d'instructions (IL) est observée.

Données techniques ETIM 7.0

Basse tension de composants industriels (EG000017) / interrupteur de commande (EC002611)
Génie électrique, automatisation, processus d'ingénierie de contrôle de Basse tension de la technologie de commutateur / Arrêt-interrupteur de charge, disjoncteur, interrupteur de commande / interrupteur de commande ([email protected] [ACN998011])
Type de commutateur
L'inverseur de marche
Nombre de pôles
Zero
Max. fonctionnement nominal tension Ue AC
690 V
Nominale courant permanent Ui
20 Un
Nombre de positions de l'interrupteur
Quatre
Avec 0 (off) en position
Oui
Avec rétraction en position 0
Pas de
Appareil de construction
Intégré dans l'appareil
Largeur en nombre de modulaire, les espacements
Zero
Convient pour montage au sol
Oui
Adapté pour montage frontal à 4 trous
Pas de
Adapté pour la carte de distribution de l'installation
Pas de
Adapté pour les intermédiaires de montage
Oui
Appareil complet en matière de logement
Pas de
Type de l'élément de contrôle
Bascule
Bouclier avant la taille
48x48 mm
Degré de protection (IP), face avant
IP65
Degré de protection (NEMA), face avant
D'autres

Dimensions

115X043
SVC-T3
② ZFS... Étiquette de montage non inclus en standard
115X046

Datasheet - PDF

Commentaires: (0)

Aucun commentaire sur le produit encore.

Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
  Captcha
  Écrire commentaire

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
