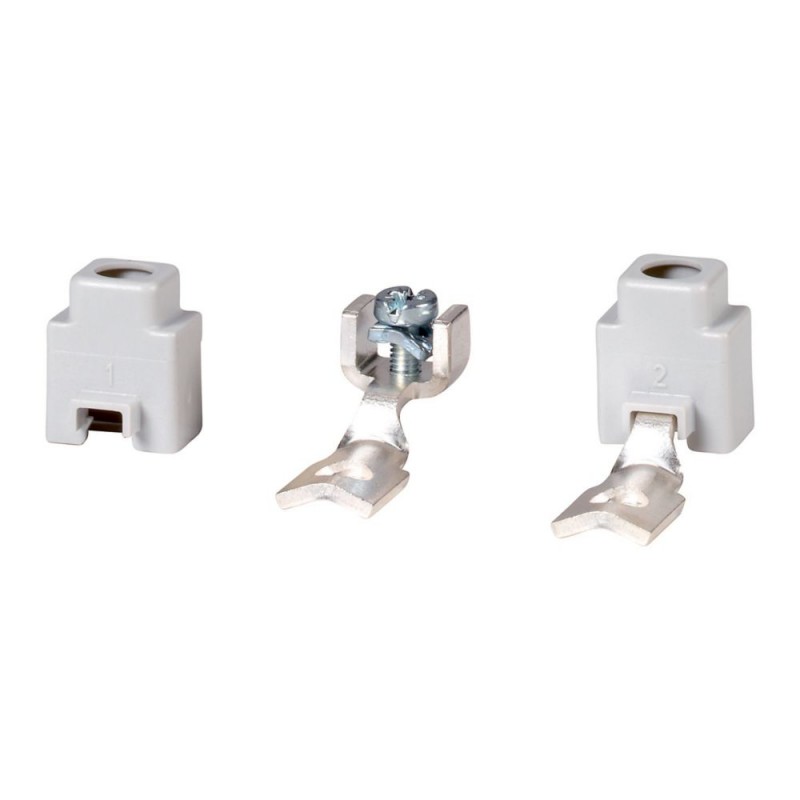

NZM-XSTK 266739 Y7-266739 EATON ELECTRIC Steuerleitungsanschluss, Rahmenklemme Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM-XSTK 266739 Y7-266739 EATON ELECTRIC Steuerleitungsanschluss, Rahmenklemme

NZM-XSTK

266739

Y7-266739

EATON-MOELLER

Steuerleitungsanschluss, Rahmenklemme

NZM-XSTK

Optionales Zubehör für die Leistungsschalter-Baureihe NZM bietet ein umfassendes Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage ist dank der modularen Funktionsgruppen immer flexibel und einfach. Anmerkungen: Teile-Nr. Enthält Teile für zwei Klemmenplätze, die oben oder unten für 3- oder 4-polige Schalter angeordnet sind. Standardmäßig mit Tunnelterminal im Lieferumfang enthalten. Schutzart IP1X. NZM-XSTK kann nicht mit der Schutzart IP2X gegen Berührung mit einem Finger und NZM1(-4)-XIPK kombiniert werden. Höhe und Dicke der Bedienterminals NZM-XSTK = 2mm, NZM-XSTS = 2mm. Verwendbar für: NZM3(-4), PN3, N(N/O)3(-4)

Mehr Infos


Niederspannungsschaltgeräte > Steuerleitungsklemme

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $13.32
Stückpreis: $13.32
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Steuerleitungsanschluss, Rahmenklemme
Optionales Zubehör zur Leistungsschalter-Reihe NZM bietet ein umfangreiches Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage gestaltet sich flexibel und einfach durch modulare Funktionsgruppen. Hinweise: Typ enthält Teile für zwei Klemmstellen oben oder unten für 3- bzw. 4-polige Schalter. Standardausstattung bei Tunnelklemme. Schutzart IP1X. NZM-XSTK nicht kombinierbar mit IP2X-Fingerschutz und NZM1(-4)-XIPK. Höhe bzw. Dicke der Steueranschlüsse NZM-XSTK = 2mm, NZM-XSTS = 2mm. Verwendbar für: NZM3(-4), PN3, N(S)3(-4)

Lieferprogramm

Sortiment
Zusatzausrüstung
Norm/Zulassung
UL/CSA, IEC
Polzahl
3-/4-polig
Baugröße
NZM1
Zubehör
Anschlusstechnik
Zubehör
Steuerleitungsanschluss
verwendbar für
NZM1(-4), PN1(-4), N(S)1(-4)
NZM2(-4), PN2(-4), N(S)2(-4)
NZM3(-4), PN3, N(S)3(-4)
Anschlussquerschnitte
LeiterartCu-/Al-Kabel
Rahmenklemme
Anschlussquerschnittefeindrähtig
1 x 0.75 - 2.5
2 x 0.75 - 1.5 mm2
AWG/kcmil
1 x 18 - 14
2 x 18 - 16 mm2
Hinweise

Typ enthält Teile für zwei Klemmstellen oben oder unten für 3‐ bzw. 4‐polige Schalter.

Standardausstattung bei Tunnelklemme

Schutzart IP1X

NZM‐XSTK nicht kombinierbar mit IP2X‐Fingerschutz und NZM1(‐4)‐XIPK.

Bei Verwendung von NZM1-XKSA darf die Kunststoffabdeckung der NZM-XSTK nicht montiert werden.

Höhe bzw. Dicke der Steueranschlüsse:

NZM‐XSTK = 2 mm

NZM‐XSTS = 2 mm

Daten für Bauartnachweis nach IEC/EN 61439

Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 9.0

Low-voltage industrial components (EG000017) / Steuerleitungsklemme (EC000276)
Elektro-, Automatisierungs- und Prozessleittechnik / Elektroinstallationsanlage, -gerät / Klemme (außer Freileitung) / Klemme (außer Freileitung, nicht spezifiziert) (ecl@ss13-27-14-11-90 [AKN684018])
Aderquerschnitt
2,5 mm²
Polzahl
1
Mit Plombierhaube
nein

Approbationen

Product Standards
UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
UL File No.
E140305
UL Category Control No.
DIHS
CSA File No.
022086
CSA Class No.
1437-01
North America Certification
UL listed, CSA certified
Suitable for
Refer to main component information

ETIM for 266739 Niederspannungsschaltgeräte (EC000276)
Merkmal Wert
Aderquerschnitt (EF000018) 2.5 mm²
Polzahl (EF001391) 1
Mit Plombierhaube (EF000277) Nein
