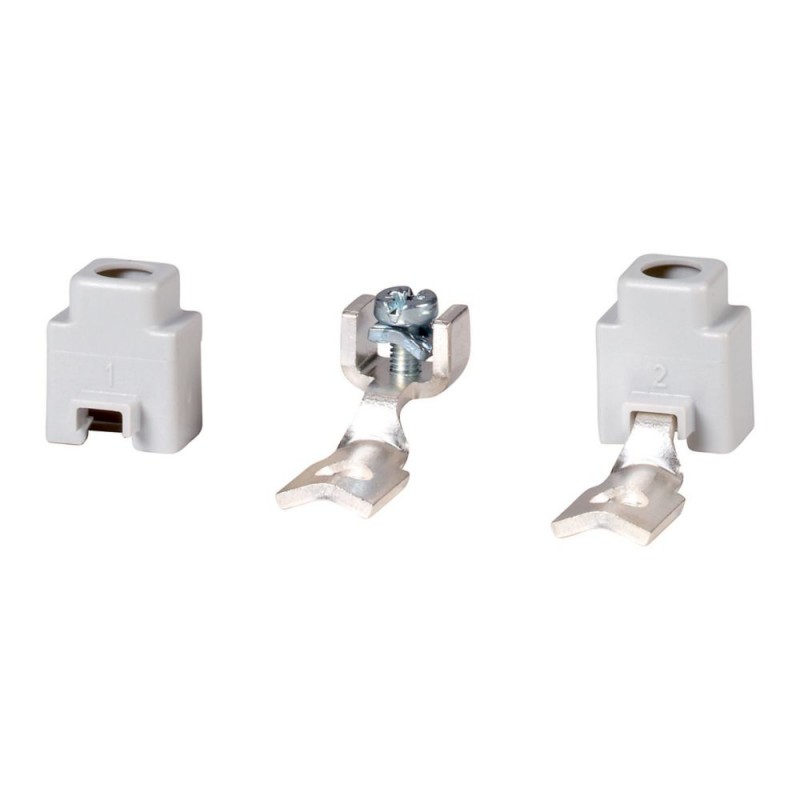

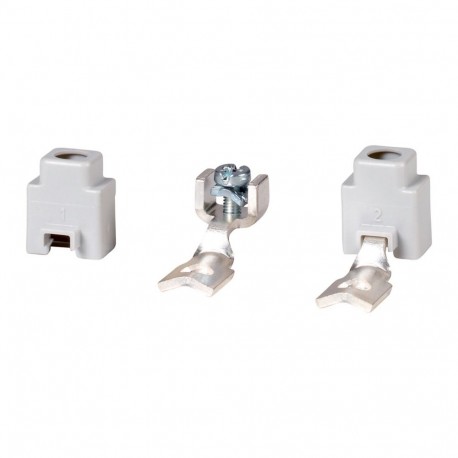

NZM-XSTK 266739 Y7-266739 EATON ELECTRIC Pièce de connexion pour lignes de commande, borne à cage Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM-XSTK 266739 Y7-266739 EATON ELECTRIC Pièce de connexion pour lignes de commande, borne à cage

NZM-XSTK

266739

Y7-266739

EATON-MOELLER

Pièce de connexion pour lignes de commande, borne à cage

NZM-XSTK

Eaton Moeller series NZM - Molded Case Circuit Breaker. Control circuit terminal, box terminal

Accessoires optionnels pour la série de disjoncteurs NZM offre une gamme complète d’options d’application pour une utilisation dans le monde entier. Le montage est toujours flexible et facile grâce aux groupes de fonctions modulaires. Remarques : réf. Contient des pièces pour deux emplacements de bornes situés en haut ou en bas pour des commutateurs à 3 ou 4 pôles. Inclus en standard avec le terminal tunnel. Degré de protection IP1X. NZM-XSTK ne peut pas être combiné avec la protection IP2X contre le contact avec le doigt et NZM1(-4)-XIPK. Hauteur et épaisseur des terminaux de commande NZM-XSTK = 2 mm, NZM-XSTS = 2 mm. Peut être utilisé pour : NZM3(-4), PN3, N(N/O)3(-4)

Plus de détails


Appareillage industriel basse tension > Bornier de distribution

Commutateurs automatiques à boîtier moulé NZM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $13.45
Prix unitaire: $13.45
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series NZM connection type
Catalog Number
266739
Model Code
NZM-XSTK
EAN
4015082667399
Product Length/Depth
50 mm
Product Height
25 mm
Product Width
30 mm
Product Weight
0.017 kg
Compliances
IEC
UL/CSA
RoHS conform
Certifications
UL (File No. E140305)
CSA (File No. 22086)
UL (Category Control Number DIHS)
CE marking
CSA (Class No. 1437-01)
CSA-C22.2 No. 5-09
UL listed
UL489
CSA certified
IEC60947

Spécifications du produit

Type
AccessoryControl circuit terminalTerminal
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Frame
NZM1
Used with
NZM2(-4), PN2(-4), N(S)2(-4)
NZM3(-4), PN3, N(S)3(-4)
NZM1(-4), PN1(-4), N(S)1(-4)
Suitable for
Box terminal
Core cross section
2.5 mm²
Number of poles
Single-pole
Terminal capacity (stranded cable)
18 - 14 AWG/kcmil (1x)
0.75 mm² - 1.5 mm² (2x)
18 - 16 AWG/kcmil (2x)
0.75 mm² - 2.5 mm² (1x)

ETIM for 266739 Appareillage industriel basse tension (EC000276)
Caractéristique Valeur
Section de conducteur (EF000018) 2.5 mm²
Nombre de pôles (EF001391) 1
Avec capot plombable (EF000277) Non

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM-XSTK Y7-266739 266739 FR_266739.pdf 109 Kbytes NZM-XSTK Y7-266739 266739 FR_266739.pdf
