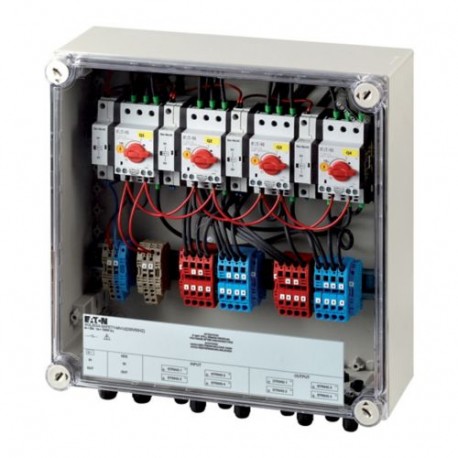

SOL30X4-SAFETY-MC4-U(230V50HZ) 168102 Y7-168102 EATON ELECTRIC Fireman's switch, for 4 strings, 30A, MC4 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SOL30X4-SAFETY-MC4-U(230V50HZ) 168102 Y7-168102 EATON ELECTRIC Fireman's switch, for 4 strings, 30A, MC4

SOL30X4-SAFETY-MC4-U(230V50HZ)

168102

Y7-168102

EATON-MOELLER

Fireman's switch, for 4 strings, 30A, MC4

SOL30X4-SAFETY-MC4-U(230V50HZ)

Eaton Moeller® series SOL30 Safety Feuerwehrschalter, für 4 Stränge, 25A, MC4

Feuerwehrschalter, Schutzart: IP65, Normen: IEC/EN 60 947-3

Mehr Infos


Niederspannungsschaltgeräte > Lastschalter

Solar Schalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $992.78
Stückpreis: $992.78
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series SOL30 Safety Fireman's switch
Katalognummer
168102
Produkt Länge/Tiefe
150 mm
Produkthöhe
410 mm
Produktbreite
375 mm
Produktgewicht
6.8 kg
Zertifikat(e)
IEC/EN 60 947-3
Kataloghinweise
MC4-Stecker (Stäubli)
EAN
4015081646791
Modellcode
SOL30X4-SAFETY-MC4-U(230V50HZ)

Features & Functions

Stellgliedtyp
Drehknopf
Gehäusematerial
Plastik
Merkmale
Komplettgerät im Gehäuse
Ausstattung:
0 (Aus) Position
Rückzug in Nullstellung
Anzahl der Pole
2-polig

General

Anwendung
Anschlussart
MC4, Ausgänge
MC4, Eingänge
Schutzart
IP65
Schutzart, Vorderseite
IP65
NEMA sonsitge
Lebensdauer, elektrisch
1.500 Schaltvorgänge
Lebensdauer, mechanisch
100.000 Schaltvorgänge
Ausführung
Ein/Aus-Schalter
Betriebsfrequenz
120 Schaltspiele/h
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
  • Feuerwehrschalter
  • Schaltgeräte für Photovoltaiksysteme
Bemessungsstoßspannungsfestigkeit (Uimp)
8000 V
Geeignet für
Bodenmontage
Betriebsklasse
DC-21 A
DC-PV1 (EN 60947-3)
DC-PV2 (EN 60947-3)
Betriebsklasse
DC-21 A
DC-PV1 (EN 60947-3)
DC-PV2 (EN 60947-3)

Climatic environmental conditions

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
60 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78

Contacts

Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
1
Anzahl Hilfskontakte (Schließer)
1

Electrical rating

Bemessungsbetriebsstrom (Ie)
30 A bei AC-21A
30 A bei DC-PV1
10 A bei DC-PV2
Bemessungsbetriebsstrom (le) bei AC-3, 380 V, 400 V, 415 V
0 A
Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz
0 kW
Bemessungsbetriebsspannung (Ue) bei AC - max
1000 V
Bemessungsdauerstrom (Iu)
30 A
Widerstand
7 mΩ (intern)

Short-circuit rating

Bemessungskurzschlusseinschaltvermögen (lcm)
0,32 kA (bis 440 V, 50/60 Hz)
Bemessungskurzzeitstromfestigkeit (Icw)
0,36 kA

ETIM for 168102 Niederspannungsschaltgeräte (EC001105)
Merkmal Wert
Ausführung (EF000010) Ein-/Ausschalter
Polzahl (EF001391) 2
Mit Nullstellung (EF001416) Ja
Mit Rückzug in Nullstellung (EF002428) Ja
Bemessungsdauerstrom Iu (EF001389) 30 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V (EF001392) 0 A
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 0 kW
Schutzart (IP), frontseitig (EF003118) IP65
Schutzart (NEMA), frontseitig (EF011961) sonstige
Anzahl der Hilfskontakte als Öffner (EF001377) 1
Anzahl der Hilfskontakte als Schließer (EF001376) 1
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Geeignet für Bodenbefestigung (EF007243) Ja
Geeignet für Frontbefestigung (EF007246) Nein
Geeignet für Verteilereinbau (EF007262) Nein
Geeignet für Zwischenbau (EF007264) Nein
Komplettgerät im Gehäuse (EF007317) Ja
Werkstoff des Gehäuses (EF001596) Kunststoff
Ausführung des Betätigungselements (EF006976) Drehknopf
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
