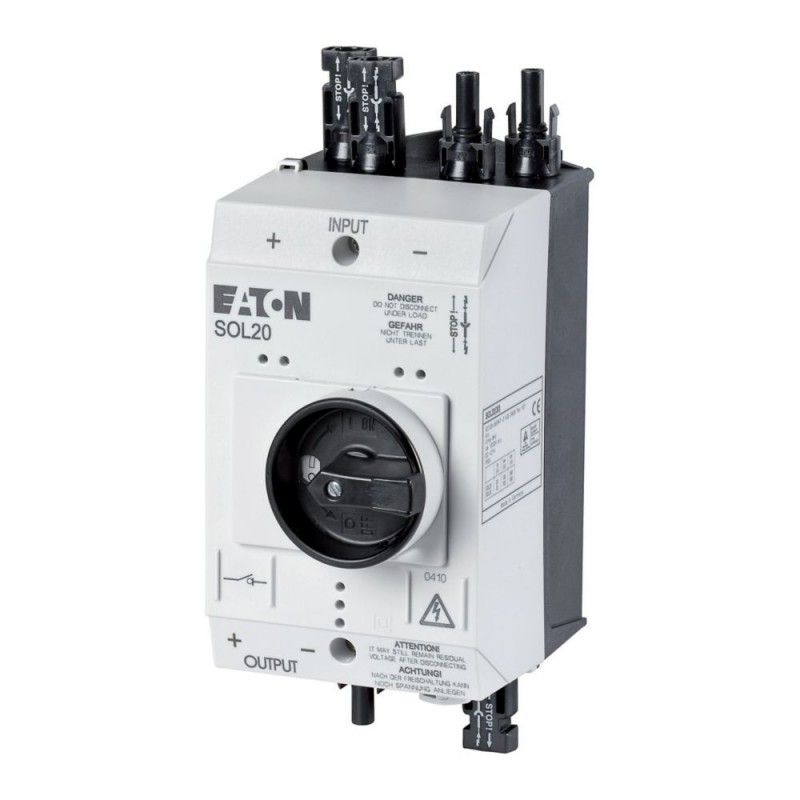

SOL20/2MC4 120915 Y7-120915 EATON ELECTRIC Lasttrennschalter, DC, 20 A, 2 Stränge MC4 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SOL20/2MC4 120915 Y7-120915 EATON ELECTRIC Lasttrennschalter, DC, 20 A, 2 Stränge MC4

SOL20/2MC4

120915

Y7-120915

EATON-MOELLER

Lasttrennschalter, DC, 20 A, 2 Stränge MC4

SOL20/2MC4-KARTON

Eaton Moeller® series SOL20 Switch-disconnector, DC current, 20A, 2 strings MC4

Lasttrennschalter, Verriegelung: in AUS-Stellung: ja, Schutzart: IP65, Normen: IEC/EN 60947-3, TÜV-zertifiziert

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Solar Schalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $346.20
Stückpreis: $346.20
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Product Name
Eaton Moeller® series P-SOL Switch-disconnector
Catalog Number
120915
Product Length/Depth
234 mm
Product Height
130 mm
Product Width
100 mm
Product Weight
0.888 kg
Certifications
IEC/EN 60947-3
TÜV-certified
Catalog Notes
MC4 connector (Stäubli)
EAN
4015081187454
Model Code
SOL20/2MC4

Merkmale und Funktionen

Actuator color
Black
Actuator type
Toggle
Design
Enclosed
Features
Isolating characteristics
Fitted with:
Voltage release optional
Locking facility
Lockable in the 0 (Off) position
Number of poles
Two-pole
Number of poles
Two-pole

Allgemein

Connection type
MC4, Outputs
MC4, Inputs
Degree of protection
NEMA Other
Degree of protection (front side)
IP65
Lifespan, electrical
1,500 Operations
Lifespan, mechanical
100,000 Operations
Mounting position
As required
Operating frequency
120 Operations/h
Product Category
Switchgear for photovoltaic systems
Protection class
2
Suitable for
Ground mounting

Klimatische Umweltbedingungen

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
60 °C
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78

Bemessungswerte

Rated operational current (Ie) at DC-21A
20 A
Rated operational power at AC-23A, 400 V, 50 Hz
0 kW
Rated operational power at AC-3, 380/400 V, 50 Hz
0 kW
Rated operational voltage (Ue) at AC - min
1000 V
Rated operational voltage (Ue) at AC - max
1000 V
Rated uninterrupted current (Iu)
20 A
Resistance
8 mΩ (internal)

Kurzschlussfestigkeit

Rated conditional short-circuit current (Iq)
0 kA
Rated short-circuit making capacity (Icm)
0.32 kA (up to 440 V, 50/60 Hz)
Rated short-time withstand current (Icw)
0.36 kA

Ansprechpartner

Number of auxiliary contacts (change-over contacts)
0
Number of auxiliary contacts (normally closed contacts)
0
Number of auxiliary contacts (normally open contacts)
0

Bauartnachweis

10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 120915 Niederspannungsschaltgeräte (EC000216)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Nein
Ausführung als Wartungs-/Reparaturschalter (EF006986) Nein
Ausführung als Sicherheitsschalter (EF006985) Nein
Ausführung als NOT-AUS-Einrichtung (EF006959) Nein
Ausführung als Wendeschalter (EF009408) Nein
Anzahl der Schalter (EF005586) 1
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 1000 V
Bemessungsbetriebsspannung (EF001435) 1000 V
Bemessungsdauerstrom Iu (EF001389) 20 A
Bemessungsdauerstrom bei AC-23, 400 V (EF011777) 0 A
Bemessungsdauerstrom bei AC-21, 400 V (EF009165) 0 A
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 0 kW
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 0.36 kA
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 0 kW
Schaltleistung bei 400 V (EF009166) 20 kW
Bedingter Bemessungskurzschlussstrom Iq (EF001444) 0 kA
Polzahl (EF001391) 2
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Motorantrieb optional (EF007386) Nein
Motorantrieb integriert (EF006697) Nein
Spannungsauslöser optional (EF007491) Ja
Gerätebauart (EF008240) Komplettgerät im Gehäuse
Geeignet für Frontbefestigung 4-Loch (EF007247) Nein
Geeignet für Frontbefestigung Zentral (EF007248) Nein
Geeignet für Verteilereinbau (EF007262) Nein
Geeignet für Zwischenbau (EF007264) Nein
Farbe des Betätigungselements (EF007167) schwarz
Ausführung des Betätigungselements (EF006976) Knebel
Verriegelbar (EF006281) Nein
Anschlussart Hauptstromkreis (EF006819) sonstige
Mit vormontierter Verkabelung (EF016444) Nein
Schutzart (IP), frontseitig (EF003118) IP65
Schutzart (NEMA) (EF011959) sonstige
Breite (EF000008) 100 mm
Höhe (EF000040) 130 mm
Tiefe (EF000049) 234 mm
