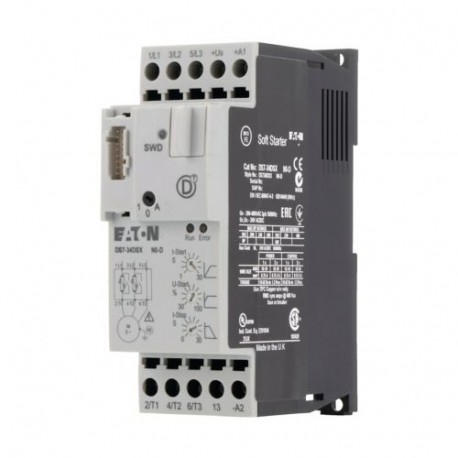

DS7-34DSX012N0-D 134947 Y7-134947 EATON ELECTRIC Softstarter, 12 A, 200 480 V AC, 24 V DC, Baugröße: FS1, Ko.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DS7-34DSX012N0-D 134947 Y7-134947 EATON ELECTRIC Softstarter, 12 A, 200 480 V AC, 24 V DC, Baugröße: FS1, Ko..

DS7-34DSX012N0-D

134947

Y7-134947

EATON-MOELLER

Softstarter, 12 A, 200 - 480 V AC, 24 V DC, Baugröße: FS1, Kommunikationsschnittstellen: SmartWire-DT

DS7-34DSX012N0-D

Sanftstarter, Lieferprogramm: SmartWire-DT Slave, Beschreibung: Mit internen Bypass-Kontakten, Funktion: Sanftstarter für dreiphasige Verbraucher, Netzanschlussspannung (50/60 Hz): ULN= 200 - 480 V AC, Versorgungsspannung: Us= 24 V DC, Steuerspannung: UC= 24 V DC, Zugeordnete Motorleistung (Standardanschluss, Inline) bei 400 V, 50 Hz: P= 5,5 kW, bei 460 V, 60 Hz: P= 10 PS, Bemessungsbetriebsstrom AC-53: Ie= 12 A, Bemessungsbetriebsspannung: Ue= 200 V, 230 V, 400 V, 480 V, Anschluss an SmartWire-DT: ja, Baugröße: FS1, Normen: IEC/EN 60947-4-2, UL 508, CSA22.2-14

Mehr Infos


Niederspannungsschaltgeräte > Sanftstarter

Standard-Sanftstarter

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $375.33
Stückpreis: $375.33

Menge Preis
1+$375.33
2+$343.63
3+$331.09
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton DS7 Soft starter
Katalognummer
134947
Produkt Länge/Tiefe
103 mm
Produkthöhe
130 mm
Produktbreite
45 mm
Produktgewicht
0.35 kg
Zertifikat(e)
CSA-C22.2 No 0-M91
CSA
UL
IEC/EN 60947-4-2
CSA22.2-14
UL 508
GB 14048.6
C-Tick
CSA-C22.2 No 14-05
UkrSEPRO
CE
EAN
4015081317622
Modellcode
DS7-34DSX012N0-D

Features & Functions

Fehlerspeicher
8 Fehler
Ausstattung:
interne Bypass-Kontakte
Interne Überbrückung
Funktionen
Strombegrenzung, mit PKE
Mindest. Rampenzeit 1 s - schnelles Schalten (Halbleiterschütz)
Unterdrückung von Einschalttransienten
Unterdrückung von Gleichstromanteilen bei Motoren
Softstartfunktion
eine Drehrichtung
Potentialtrennung zwischen Leistungsteil und Ansteuerung
Schn.st.
SmartWire-DT (integriert)

General

Klasse
Sonstige
Anbindung an SmartWire-DT
Ja
Schutzart
NEMA 1
IP20
Rahmengröße
FS1
Netzspannung - max
480 V
Netzspannung - min
200 V
Überspannungskategorie
II
Verschmutzungsgrad
2
Produktkategorie
SmartWire-DT Teilnehmer
Funkstörklasse
Klasse B (EN 55011)
Geeignet für
Nebenstromkreise, (UL/CSA)
Typ
Softstarter für dreiphasige Lasten
Spannungsart
Gleichstrom

Ambient conditions, mechanical

Einbaulage
Vertikal
Schockfestigkeit
8 g, 11 ms, Mechanisch
Schwingfestigkeit
2M2 nach EN 60721-3-2

Climatic environmental conditions

Höhe
Über 1000 m mit 1 % Derating pro 100 m
Max. 2000 m
Umgebungsbetriebstemperatur – min
-5 °C
Umgebungsbetriebstemperatur – max
40 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-3
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Main conducting paths

Überlastzykl.
AC-53a: 3 - 5: 75 - 10
Bemess.betriebsstrom (le) bei AC-53
12 A
Bemessungsbetriebsspannung (Ue) - max
480 V
Bemessungsbetriebsspannung (Ue) - min
230 V
Bemessungsdaten Kurzschlussschutz
3 x 170M1362, Zuordnungsart 2 (zusätzlich zu den Sicherungen für Zuordnungsart 1), Stromführenden Hauptpfade
PKM0-12 (+ CL-PKZ0), Zuordnungsart "1", Stromführenden Hauptpfade
Netzfrequenz
50/60 Hz, fLN, Hauptstromkreis
Nennspannung - max.
480 V

Motor rating

Zugeordnete Motorleistung bei 200/208 V, 60 Hz, 3-phasig
3 HP
Zugeordn. Motorleistg b. 220/230V, 60Hz, 3phas
3 HP
Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig
10 HP
Bemessungsbetriebsleistung bei 220/230 V, 50 Hz
3 kW
Bemessungsbetriebsleistung bei 400 V, 50 Hz
5.5 kW

Terminal capacities

Anschlusskapazität (freindrähtig mit Aderendhülse)
1 x (0,75 - 2.5) mm², Hauptleiter
2 x (0,75 - 2.5) mm², Hauptleiter
1 x (0,75 - 2,5) mm², Steuerstromleitungen
2 x (0,75 - 2,5) mm², Steuerstromleitungen
Anschlusskapazität (fest)
1 x (0,75 - 4) mm², Hauptleiter
2 x (0,75 - 2.5) mm², Hauptleiter
2 x (0,75 - 2,5) mm², Steuerstromleitungen
1 x (0,75 - 4) mm², Steuerstromleitungen
Anschlusskapazität (ein-/mehrdrähtig AWG)
18 - 10, Steuerstromleitungen
18 - 10, Hauptleiter
Schraubendrehergröße
0,6 x 5,5 mm/1 x 6 mm, Klemmschrauben, Steuerstromleitungen
PZ2, 1 x 6 mm, Anschlussschraube, Schlitzschraubendreher
Anzugsdrehmoment
1,2 Nm
1,2 Nm, Schraubklemmen, Steuerstromleitungen

Control circuit

Stromverbrauch
50 mA, Steuerkreis, Reglerversorgung
1,6 mA, Steuerkreis, Digitaleingänge, externe 24 V
Rückfallzeit
350ms, Steuerkreis, Digitale Eingänge, DC-betätigt
Abfallspannung
0 - 3 V, DC-betätigt
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei DC - max
24 V
Bemessungssteuerspeisespannung (Us) bei DC - min
24 V

Input/Output

Anzahl der Ausgänge
1 Relais-Ausgang (TOR)
Ausgangsspannung
24 VDC
Schutz
Finger- und handrückensicher, Berührungsschutz
Bemessungssteuerspannung (Uc)
24 VDC
24 V DC (-15 %/+10 %) oder über SmartWire-DT
Bemessungsbetriebsstrom (le) bei AC-11
1 A

Soft start function

Anwendung
Strombegrenzung
(0 - 8) x Ie, Softstartfunktion
Verzögerungszeit
0 - 30 s, Softstartfunktion, Rampenzeiten
Anstiegs-/Hochlaufzeit
1 - 30 s
Startspanng
Min. 30 %, Softstartfunktion, Startspannung = Abschaltspannung
Max. 100 %, Softstartfunktion, Startspannung = Abschaltspannung

Design verification

Geräteverlustleistung, stromabhängig pvid
0.6 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
12 A
Statische Verlustleistung, stromunabhängig PVS
0.6 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 134947 Niederspannungsschaltgeräte (EC000640)
Merkmal Wert
Bemessungsbetriebsstrom Ie bei 40 °C Tu (EF007039) 12 A
Bemessungsbetriebsspannung Ue (EF002418) 230 V
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 230 V (EF007053) 3 kW
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 400 V (EF007054) 5.5 kW
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 230 V (EF007055) 0 kW
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 400 V (EF007056) 0 kW
Funktion (EF000030) eine Drehrichtung
Interne Überbrückung (EF009214) Ja
Mit Display (EF000458) Nein
Drehmoment-Regelung (EF009215) Nein
Bemessungsumgebungstemperatur ohne Derating (EF007074) 40 °C
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 24 V
Spannungsart zur Betätigung (EF008242) DC
Integrierter Überlastschutz des Motors (EF007297) Nein
Auslöseklasse (EF006668) sonstige
Schutzart (IP) (EF005474) IP20
Schutzart (NEMA) (EF011959) 1

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON EMS EN.pdf 1 Mbytes
PDF EATON STARTING CONTROLLING MOTORS EN.pdf 32 Mbytes
PDF CATALOGUE EATON EN.pdf 51 Mbytes
DS7-34DSX012N0-D Y7-134947 134947 DE_174753.pdf 6 Mbytes DS7-34DSX012N0-D Y7-134947 134947 DE_174753.pdf
