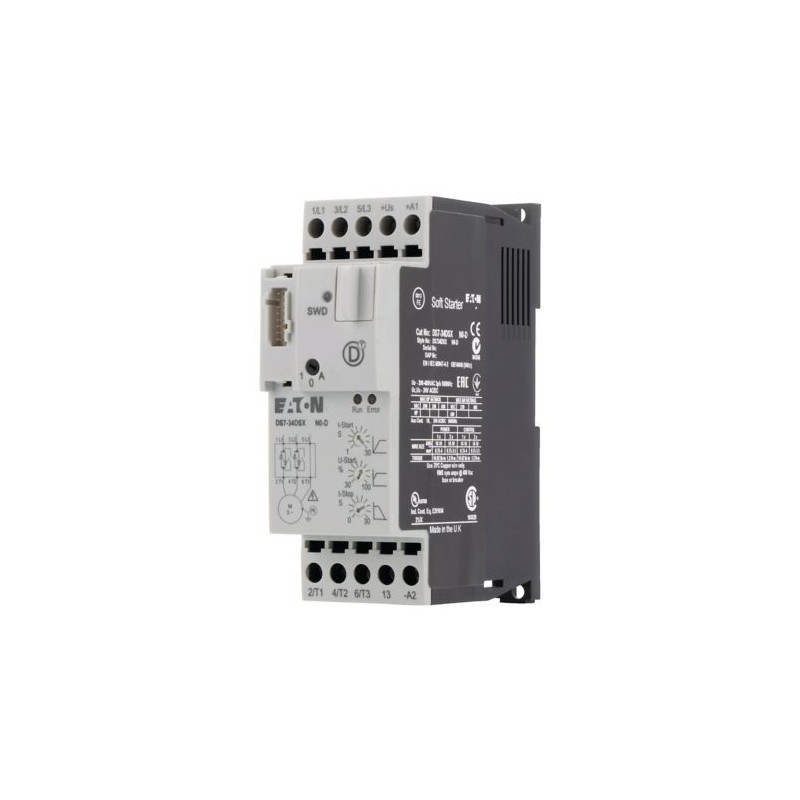

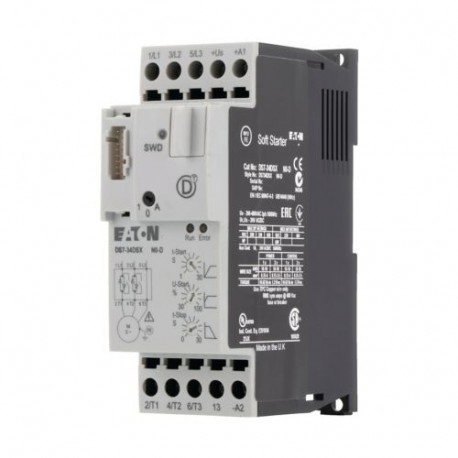

DS7-34DSX012N0-D 134947 EATON ELECTRIC Soft starter, +interface SWD, 3p, 12A, 200-480VAC, us 24VAC/DC
DS7-34DSX012N0-D
134947
EATON-MOELLER
Soft starter, +interface SWD, 3p, 12A, 200-480VAC, us=24VAC/DC
Partida suave DS7; 12º-A; 200-480 V CA; US=24 V CA/DC; Com SmartWire-DT
Partida suave, 12 A, 200 - 480 V AC, 24 V DC, tamanho do rack: FS1, interfaces de comunicação: SmartWire-DT
Disjuntores de baixa tensão > Acionador de partida progressivo
Arranques suaves padrão
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
geralmente comprados juntos
▲Mais informação
▲O acionador de partida macio, 12, 200 - 480 V AC 24 V DC, o tamanho do Quadro: FS1, Interfaces de Comunicação: SmartWire-DT
O acionador de partida macio, gama de Produtos: SmartWire-DT escravo, Descrição: interno Com contactos de derivação, Função: dispositivo de partida Suave para cargas trifásicas, Corrente de alimentação (50/60 Hz): LSN= 200 - 480 V CA, tensão de Alimentação: Us= 24 V DC, tensão de Controle: UC= 24 V DC, Atribuída classificação do motor (Padrão de conexão Em Linha) em 400 V, 50 Hz: P= 5.5 kW, em 460 V, 60 Hz: P= 10 HP, Corrente operacional nominal CA-53: Ie= 12 A, tensão Nominal de operação: Ue= 200 V, 230 V, 400 V, 480 V, Conexão para SmartWire-DT: sim, tamanho do Quadro: FS1, as Normas: IEC/EN 60947-4-2, UL 508, CSA22.2-14
Programa de entrega
A gama de produtos
SmartWire-DT escravo
Subintervalo
SmartWire-DT Soft-starters
Descrição
Com interno ignorar contactos
Função
Dispositivo de partida suave para cargas trifásicas
Corrente de alimentação (50/60 Hz) [ULN]
200 - 480 V CA
Tensão de alimentação [Us]
24 V DC
Tensão de controle [UC]
24 V DC
Atribuída classificação do motor (Padrão de conexão Em Linha)
em 400 V, 50 Hz [P]
5.5 kW
em 460 V, 60 Hz [P]
10 HP
Corrente operacional nominal
CA-53 [EUe]
12
Tensão operacional nominal [Ue]
200 V
230 V
400 V
480 V
230 V
400 V
480 V
Conexão para SmartWire-DT
sim
Tamanho de quadro
FS1
Dados técnicos
Geral
Normas
IEC/EN 60947-4-2
UL 508
CSA22.2-14
UL 508
CSA22.2-14
Aprovações
CE
Aprovações
UL
CSA
C-Tick
Da ukrsepro
CSA
C-Tick
Da ukrsepro
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-3
Calor úmido, cíclico, IEC 60068-2-10
Calor úmido, cíclico, IEC 60068-2-10
Temperatura ambienteOperação [ϑ]
-5 - +40
até 60 com 2% de redução por Kelvin, o aumento de temperatura °C
até 60 com 2% de redução por Kelvin, o aumento de temperatura °C
Temperatura ambienteArmazenamento [ϑ]
-25 - +60 °C
Altitude
0 - 1000 m, acima do que 1 % de redução por cada 100 m , até 2000 m m
Posição de montagem
Vertical
Grau de proteçãoGrau de Proteção
IP20
Proteção contra contato direto
Dedo - e a volta da mão-prova
Categoria de sobretensão/grau de poluição
II/2
Resistência a choques
8 g/ms 11
Resistência a vibrações a PT 60721-3-2
2M2
Rádio o nível de interferência (IEC/EN 55011)
B
Estática dissipação de calor, não-dependente da corrente [Pvs]
0,6 W
Peso
0.41 kg
Principal a realização de caminhos
Nominal tensão de operação [Ue]
200 - 480 V CA
Frequência de alimentação [fLN]
50/60 Hz
Corrente operacional nominal [eue]CA-53 [EUe]
12
Atribuída classificação do motor (Padrão de conexão Em Linha)em 230 V, 50 Hz [P]
3 kW
Atribuída classificação do motor (Padrão de conexão Em Linha)em 400 V, 50 Hz [P]
5.5 kW
Atribuída classificação do motor (Padrão de conexão Em Linha)a 200 V, 60 Hz [P]
3 HP
Atribuída classificação do motor (Padrão de conexão Em Linha)em 230 V, 60 Hz [P]
3 HP
Atribuída classificação do motor (Padrão de conexão Em Linha)em 460 V, 60 Hz [P]
10 HP
Ciclo de sobrecarga IEC/EN 60947-4-2AC-53.o-c
12: AC-53.o-c: 3 - 5: 75 - 10
Ciclo de sobrecarga IEC/EN 60947-4-2Interno ignorar contactos
✓
Curto-circuitoDigite "1" coordenação
PKM0-12 (+ CL-PKZ0)
Curto-circuitoDigite "2" coordenação (adicionais com os fusíveis para coordenação tipo "1")
3 x 170M1362
Fusível base (número x de parte nenhuma.)
3 x 170H1007
Terminal de capacidades
Comprimento do caboSólidos
1 x (0.75 - 4)
2 x (0.75 - 2.5) mmDois
2 x (0.75 - 2.5) mmDois
Comprimento do caboFlexível com virola
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDois
2 x (0.75 - 2.5) mmDois
Comprimento do caboSólido ou trançado
18 - 10 AWG
Comprimento do caboTorque de aperto
1.2 Nm
Comprimento do caboChave de fenda (PZ: Pozidriv)
PZ2; 1 x 6 mm mm
Cabos de controleSólidos
1 x (0.75 - 4)
2 x (0.75 - 2.5) mmDois
2 x (0.75 - 2.5) mmDois
Cabos de controleFlexível com virola
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDois
2 x (0.75 - 2.5) mmDois
Cabos de controleSólido ou trançado
18 - 10 AWG
Cabos de controleTorque de aperto
1.2 Nm
Cabos de controleChave de fenda
0,8 x 5,5
1 x 6 mm
1 x 6 mm
Circuito de controle
Entradas digitaisControle de tensãoDC-operado
24 V CC +10 %/- 15 % oder über SWD V DC
Entradas digitaisConsumo de corrente a 24 VExterna De 24 V
1.6 mA
Entradas digitaisPick-up de tensãoDC-operado
17.3 - 27 V DC
Entradas digitaisQueda de tensão [x Us]Operado DC
0 - 3 V DC
Entradas digitaisPick-up tempoOperado DC
250 ms
Entradas digitaisDrop-outOperado DC
350 ms
Regulador de abastecimentoTensão [Us]
24 V CC +10 %/- 15 % V
Regulador de abastecimentoConsumo de corrente [Ie]
50 mA
Regulador de abastecimentoNotas
Tensão de alimentação externa
Saídas de reléNúmero
1 (TOR)
Saídas de reléFaixa de tensão
=UsV AC
Saídas de reléAC-11 faixa de corrente
1, AC-11
A função de arranque suave
Tempos de rampa deAceleração
1 - 30 s
Tempos de rampa deDesaceleração
0 - 30 s
Início de tensão (= turn-off tensão)
30100 %
Iniciar pedestal
30 - 100 %
Limitação de corrente
(0 - 8) x Ie
Campos de aplicaçãoCampos de aplicação
Começando macio de três-fase de motores assíncronos
Campos de aplicação1-motores de fase
●
Campos de aplicação3-fase de motores
✓
Funções
Comutação rápida (semicondutor contator)
- (mínimo o tempo de rampa de 1s)
A função de arranque suave
✓
Reversão de partida
Solução externa necessária
Supressão de transientes de encerramento
✓
Limitação de corrente
✓, com PKE
Falha de memória
8 Falhas
Supressão de DC e componentes para motores
✓
Potencial de isolamento entre a alimentação e o controle de seções
✓
Interfaces De Comunicação
SmartWire-DT
Notas
Nominal de impulso atmosférico tensão:
- 1.2 µs/50 µs (tempo de subida/descida de tempo do pulso de acordo com a IEC/EN 60947-2 ou -3)
- Aplica-se para o controle do circuito de alimentação/seção/gabinete
Verificação de projeto como de acordo com a IEC/EN 61439
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
12
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0,6 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0,6 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-5 °C
Temperatura de funcionamento max.
+40 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
De baixa tensão industrial componentes (EG000017) / Soft starter (EC000640)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento de Carga / breakout, motor breakout / Semicondutor controlador de motor ou soft starter ([email protected] [ACO300011])
Operação de corrente nominal Ie, a 40 °C Tu
12
Nominal tensão de operação Ue
230 - 460 V
Potência nominal de motores trifásicos, em linha, em 230 V
3 kW
Potência nominal de motores trifásicos, inline, em 400 V
5.5 kW
Potência nominal de motores trifásicos, dentro do delta, em 230 V
0 kW
Potência nominal de motores trifásicos, dentro do delta, em 400 V
0 kW
Função
Direção única
Interno ignorar
Sim
Com display
Nenhum
Controle de Torque
Nenhum
Nominal de temperatura ambiente, sem redução de capacidade
40 °C
Avaliado controle de tensão de alimentação Nos no AC 50HZ
0 - 0 V
Avaliado controle de tensão de alimentação Nos no AC 60HZ
0 - 0 V
Avaliado controle de tensão de alimentação-Nos em DC
24 - 24 V
Tipo de tensão para acionamento
DC
Integrado de proteção de sobrecarga do motor
Nenhum
Lançamento de classe
Outros
Grau de proteção (IP)
IP20
Grau de proteção (NEMA)
Um
Aprovações
Padrões De Produto
IEC/EN 60947-4-2; GB 14048.6; UL 508, CSA-C22.2 Não 0-M91; CSA-C22.2 Não 14-05 marcação CE
Especialmente concebido para a América do Norte
Nenhum
Adequado para
Ramo de circuitos
Limitação De Corrente Do Disjuntor
Nenhum
Max. Tensão Nominal
480 V
Grau de Proteção
IP20; UL/CSA Tipo 1
Dimensões
