Vergrößern

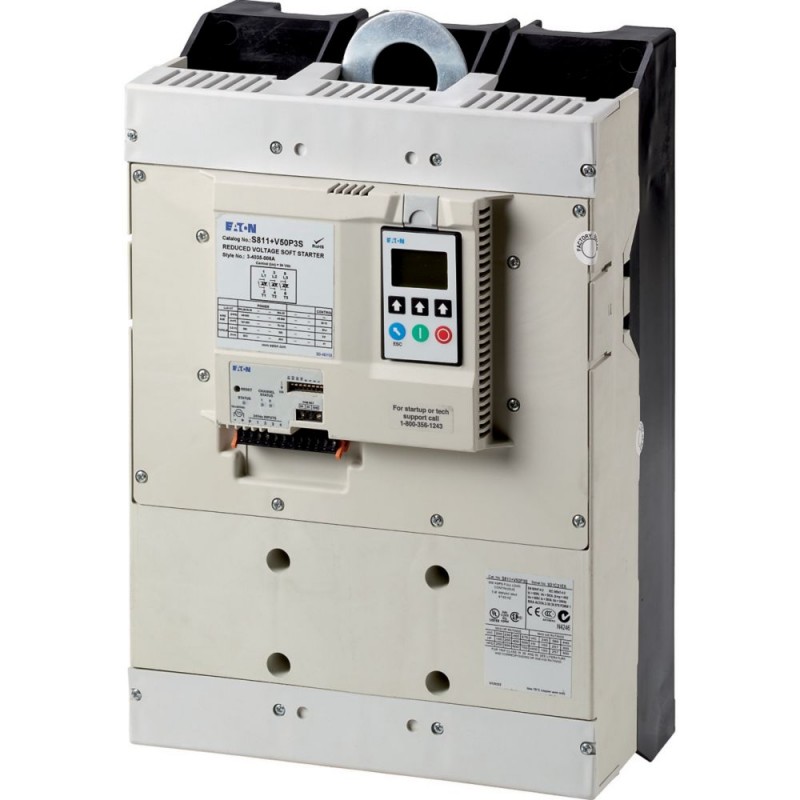

S811+V42P3S 168997 S811PLUSV42P3S EATON ELECTRIC Softstarter, 420 A, 200 600 V AC, Us 24 V DC mit Bedieneinh..
S811+V42P3S
168997
S811PLUSV42P3S
EATON-MOELLER
Softstarter, 420 A, 200 - 600 V AC, Us= 24 V DC mit Bedieneinheit und Pumpenalgorithmus, Baugröße V
Niederspannungsschaltgeräte > Sanftstarter
Hochleistungs-Sanftstarter
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Mehr Infos
▲Softstarter, 420 A, 200 - 600 V AC, Us= 24 V DC mit Bedieneinheit und Pumpenalgorithmus, Baugröße V
Softstarter, Beschreibung: mit internen Bypass-Kontakten, Funktion: Softstarter für dreiphasige Lasten mit Bedieneinheit und Pumpenalgorithmus, Netzanschlussspannung (50/60 Hz): ULN= 200 - 600 V AC, Versorgungsspannung: Us= 24 V DC, Steuerspannung: UC= 24 V DC, zugeordnete Motorleistung (Standardanschluss, In-Line) bei 400 V, 50 Hz: P= 200 kW, bei 460 V, 60 Hz: P= 350 HP, Bemessungsbetriebsstrom AC-53: Ie= 420 A, Bemessungsbetriebsstrom AC-53, In-Delta: Ie= 727 A, Anlaufklasse: CLASS 10 (Stern-Dreieck-Ersatz), CLASS 20 (Schweranlauf, 3 x Ie für 45 s), CLASS 30 (6 x Ie für 30 s), Bemessungsbetriebsspannung: Ue= 200 V, 230 V, 400 V, 480 V, 600 V, Anbindung an SmartWire-DT: nein, Baugröße: V, Bestellhinweis: Bei den Baugrößen T, U , V sind Klemmenblöcke für die Anschlüsse erforderlich, -> Zusatzausrüstung, Normen und Bestimmungen: IEC/EN 60947-4-2, UL 508, CSA22.2-14-1995, GB14048
Lieferprogramm
Beschreibung
mit internen Bypass-Kontakten
Funktion
Softstarter für dreiphasige Lasten mit Bedieneinheit und Pumpenalgorithmus
Netzanschlussspannung (50/60 Hz) [ULN]
200 - 600 V AC
Versorgungsspannung [Us]
24 V DC
Steuerspannung [UC]
24 V DC
zugeordnete Motorleistung (Standardanschluss, In-Line)
bei 400 V, 50 Hz [P]
200 kW
bei 460 V, 60 Hz [P]
350 HP
Bemessungsbetriebsstrom
AC-53 [Ie]
420 A
AC-53, In-Delta [Ie]
727 A
Anlaufklasse
CLASS 10 (Stern-Dreieck-Ersatz)
CLASS 20 (Schweranlauf, 3 x Iefür 45 s)
CLASS 30 (6 x Iefür 30 s)
CLASS 20 (Schweranlauf, 3 x Iefür 45 s)
CLASS 30 (6 x Iefür 30 s)
Bemessungsbetriebsspannung [Ue]
200 V
230 V
400 V
480 V
600 V
230 V
400 V
480 V
600 V
Anbindung an SmartWire-DT
nein
Baugröße
V
Bestellhinweis
Bei den Baugrößen T, U , V sind Klemmenblöcke für die Anschlüsse erforderlich, -> Zusatzausrüstung
Technische Daten
Allgemeines
Normen und Bestimmungen
IEC/EN 60947-4-2
UL 508
CSA22.2-14-1995
GB14048
UL 508
CSA22.2-14-1995
GB14048
Zulassungen
CE
Approbationen
UL
CSA
c-Tick
CCC
CSA
c-Tick
CCC
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-3
Feuchte Wärme, zyklisch, nach IEC 60068-2-10
Feuchte Wärme, zyklisch, nach IEC 60068-2-10
UmgebungstemperaturBetrieb [ϑ]
-30 - +50 °C
UmgebungstemperaturLagerung [ϑ]
-50 - +70 °C
Aufstellungshöhe
0 - 2000 m, darüber hinaus je 100 m 0,5% Derating m
Einbaulage
Nach Bedarf
SchutzartSchutzart
IP20 (Klemmen IP00)
Schutzarteingebaut
Mit optionalen Klemmen-Abdeckungen SS-IP20-N kann Schutzart IP20 von allen Seiten erzielt werden.
Berührungsschutz
finger- und handrückensicher
Überspannungskategorie/Verschmutzungsgrad
II/3
Schockfestigkeit
15 g
Funkstörgrad (IEC/EN 55011)
A
Verlustleistung statisch, stromunabhängig [Pvs]
64 W
Gewicht
41.4 kg
Hauptstrombahnen
Bemessungsbetriebsspannung [Ue]
200 - 600 V AC
Netzfrequenz [fLN]
50/60 Hz
Bemessungsbetriebsstrom [Ie]AC-53, In-Delta [Ie]
727 A
Bemessungsbetriebsstrom [Ie]AC-53 [Ie]
420 A
zugeordnete Motorleistung (Standardanschluss, In-Line)bei 230 V, 50 Hz [P]
132 kW
zugeordnete Motorleistung (Standardanschluss, In-Line)bei 400 V, 50 Hz [P]
200 kW
zugeordnete Motorleistung (Standardanschluss, In-Line)bei 500 V, 50 Hz [P]
250 kW
zugeordnete Motorleistung (Standardanschluss, In-Line)bei 200 V, 60 Hz [P]
150 HP
zugeordnete Motorleistung (Standardanschluss, In-Line)bei 230 V, 60 Hz [P]
150 HP
zugeordnete Motorleistung (Standardanschluss, In-Line)bei 460 V, 60 Hz [P]
350 HP
zugeordnete Motorleistung (Standardanschluss, In-Line)bei 600 V, 60 Hz [P]
450 HP
zugeordnete Motorleistung (Anschlussart „In Delta“)bei 230 V, 50 Hz [P]
200 kW
zugeordnete Motorleistung (Anschlussart „In Delta“)bei 400 V, 50 Hz [P]
400 kW
zugeordnete Motorleistung (Anschlussart „In Delta“)bei 500 V, 50 Hz [P]
450 kW
zugeordnete Motorleistung (Anschlussart „In Delta“)bei 230 V, 60 Hz
300 HP
zugeordnete Motorleistung (Anschlussart „In Delta“)bei 480 V, 60 Hz
600 HP
zugeordnete Motorleistung (Anschlussart „In Delta“)bei 600 V, 60 Hz [P]
750 HP
Überlastzyklus: nach IEC/EN 60947-4-2AC-53a
420 A: AC-53a: 4.0 - 32: 99 - 3
Überlastzyklus: nach IEC/EN 60947-4-2interne Bypass-Kontakte
✓
KurzschlussfestigkeitZuordnungsart „1“
NZMN3-S500
Anschlussquerschnitte
Leistungsleitungeneindrähtig
2 x (120 - 240)
4 x (70 - 240)
6 x (120 - 240) mm2
4 x (70 - 240)
6 x (120 - 240) mm2
Leistungsleitungenfeindrähtig mit Aderendhülse
2 x (120 - 240)
4 x (70 - 240)
6 x (120 - 240) mm2
4 x (70 - 240)
6 x (120 - 240) mm2
Leistungsleitungenmehrdrähtig
2 x (120 - 240)
4 x (70 - 240)
6 x (120 - 240) mm2
4 x (70 - 240)
6 x (120 - 240) mm2
Leistungsleitungenein- oder mehrdrähtig
2 x (4 - 500 kcmil)
4 x (4 - 500 kcmil)
6 x (4 - 500 kcmil) AWG
4 x (4 - 500 kcmil)
6 x (4 - 500 kcmil) AWG
Steuerleitungeneindrähtig
1 x (2,5 - 4)
2 x (1,0 - 2,5) mm2
2 x (1,0 - 2,5) mm2
Steuerleitungenfeindrähtig mit Aderendhülse
1 x (2,5 - 4)
2 x (1,0 - 2,5) mm2
2 x (1,0 - 2,5) mm2
Steuerleitungenmehrdrähtig
1 x (2,5 - 4)
2 x (1,0 - 2,5) mm2
2 x (1,0 - 2,5) mm2
Steuerleitungenein- oder mehrdrähtig
31 x (12 - 14)
2 x (12 - 14) AWG
2 x (12 - 14) AWG
SteuerleitungenAnzugsdrehmoment
0,4 Nm
SteuerleitungenSchraubendreher
0,6 x 3,5 mm
Steuerstromkreis
Digital-EingängeSteuerspannungDC-betätigt
24 V DC +10 %/- 10 % V DC
Digital-EingängeStromaufnahme 24 Vexterne 24 V
150 mA
Digital-EingängeStromaufnahme 24 Vexterne 24 V (ohne Last)
100 mA
Digital-EingängeAnzugsspannungDC-betätigt
21.6 - 26.4 V DC
Digital-EingängeAbfallspannung [x Us]DC-betätigtAbfallspannung DC-betätigt maxim.
3 V DC
Digital-EingängeAnzugszeitDC-betätigt
100 ms
Digital-EingängeAbfallzeitDC-betätigt
100 ms
ReglerversorgungSpannung [Us]
24 V DC +10 %/- 10 % V
ReglerversorgungStromaufnahme [Ie]
< 1400 mA
ReglerversorgungStromaufnahme Spitzenbelastung (Bypass schließen) bei 24 V DC [IPeak]
10/150 A/ms
ReglerversorgungHinweis
Externe Versorgungsspannung
AnalogeingängeAnzahl Stromeingänge
1
AnalogeingängeStromeingang
4 - 20 mA
RelaisausgängeAnzahl
2
Relaisausgängedavon programmierbar
2
RelaisausgängeSpannungsbereich
120 V AC/DC V AC
RelaisausgängeStrombereich AC-11
3 A, AC-11 A
Softstartfunktion
RampenzeitenHochlaufzeitHochlaufzeit maxim.
360 s
RampenzeitenVerzögerungszeit
0 - 120 s
Startspannung (= Abschaltspannung)Startspannung maxim.
85 %
StartspannungStartspannung maxim.
85 %
Kick-StartSpannungKick-Start Spannungmaxim.
100 %
Kick-StartDauer50 HzKick-Start Dauer 50 Hz maxim.
2000 ms
Kick-StartDauer60 HzKick-Start Dauer 60 Hz maxim.
2000 ms
AnwendungsgebieteAnwendungsgebiete
sanftes Starten von Drehstrom-Asynchronmotoren
Anwendungsgebiete3-phasige Motoren
✓
Funktionen
schnelles Schalten (Halbleiterschütz)
- (minimale Rampenzeit 1s)
Softstartfunktion
✓
Wendestarter
externe Lösung erforderlich (Wendeschütze)
Unterdrückung von Einschalttransienten
✓
Strombegrenzung
✓
Überlasterkennung
✓
Unterlasterkennung
✓
Fehlerspeicher
10 Fehler
Unterdrückung von Gleichstromanteilen bei Motoren
✓
Potentialtrennung zwischen Leistungsteil und Ansteuerung
✓
Kommunikationsschnittstellen
Modbus RTU
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
420 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
64 W
Verlustleistung statisch, stromunabhängig [Pvs]
64 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-30 °C
Max. Betriebsumgebungstemperatur
+50 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 7.0
Niederspannungsschaltgeräte (EG000017) / Sanftstarter (EC000640)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Verbraucherabzweig, Motorabzweig / Sanftstarter ([email protected] [ACO300011])
Bemessungsbetriebsstrom Ie bei 40 °C Tu
420 A
Bemessungsbetriebsspannung Ue
200 - 600 V
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 230 V
132 kW
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 400 V
200 kW
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 230 V
200 kW
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 400 V
400 kW
Funktion
eine Drehrichtung
Interne Überbrückung
ja
Mit Display
ja
Drehmoment-Regelung
nein
Bemessungsumgebungstemperatur ohne Derating
50 °C
Bemessungssteuerspeisespannung Us bei AC 50 Hz
0 - 0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz
0 - 0 V
Bemessungssteuerspeisespannung Us bei DC
24 - 24 V
Spannungsart zur Betätigung
DC
Integrierter Überlastschutz des Motors
ja
Auslöseklasse
einstellbar
Schutzart (IP)
IP00
Schutzart (NEMA)
sonstige
Approbationen
Product Standards
IEC/EN 60947-4-2; UL 508; CSA C22.2 No. 14; CE marking
UL File No.
E202571
UL Category Control No.
NMFT
CSA File No.
LR 353
CSA Class No.
3211-06
North America Certification
UL listed, CSA certified
Suitable for
Branch Circuits, not as BCPD
Max. Voltage Rating
600 Vac
Degree of Protection
IP20 with kit
Abmessungen
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON STARTING CONTROLLING MOTORS EN.pdf | 32 Mbytes |
|
| S811+V42P3S S811PLUSV42P3S 168997 DE_168997.pdf | 125 Kbytes |
|
Bewertungen (0) ▲
Es gibt keine Produktbewertungenvor.
Bewertung abgeben
Formular verstecken
| Wertung: |
|
| Name: | |
| E-Mail : | |
| Betreff: | |
| Text: | |
| Haben Sie dieses Produkt empfehlen zu kaufen? | |
|
|
|
| Bewertung abgeben | |
Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
