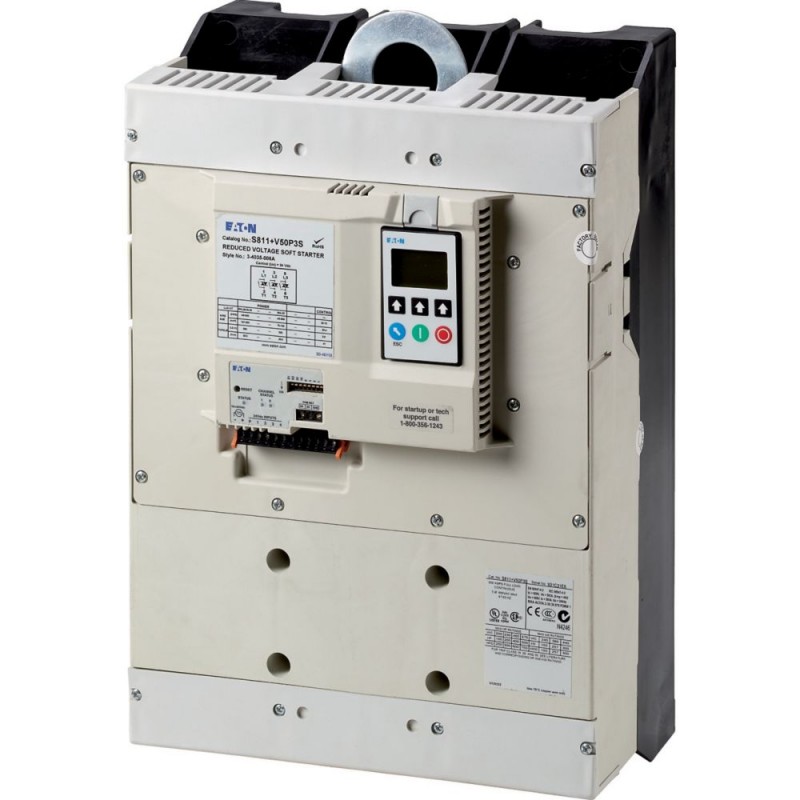

Normas
IEC/EN 60947-4-2
UL 508
CSA22.2-14-1995
GB14048
Aprovações
UL
CSA
C-Tick
CCC
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-3
Calor úmido, cíclico, IEC 60068-2-10
Temperatura ambienteOperação [ϑ]
-30 - +50 °C
Temperatura ambienteArmazenamento [ϑ]
-50 - +70 °C
Altitude
0 - 2000 m, acima, que a cada 100 m de 0,5% Redução de capacidade m
Posição de montagem
Conforme necessário
Grau de proteçãoGrau de Proteção
IP20 (terminais IP00)
Grau de proteçãoIntegrada
Tipo de protecção IP40 pode ser alcançado por todos os lados com cobre SS-IP20-N.
Proteção contra contato direto
Dedo - e a volta da mão-prova
Categoria de sobretensão/grau de poluição
II/3
Resistência a choques
15 g
Rádio o nível de interferência (IEC/EN 55011)
Um
Estática dissipação de calor, não-dependente da corrente [Pvs]
64 W
Principal a realização de caminhos
Nominal tensão de operação [Ue]
200 - 600 V CA
Frequência de alimentação [fLN]
50/60 Hz
Corrente operacional nominal [eue]CA-53, No Delta [eue]
727 Um
Corrente operacional nominal [eue]CA-53 [EUe]
420 Um
Atribuída classificação do motor (Padrão de conexão Em Linha)em 230 V, 50 Hz [P]
132 kW
Atribuída classificação do motor (Padrão de conexão Em Linha)em 400 V, 50 Hz [P]
200 kW
Atribuída classificação do motor (Padrão de conexão Em Linha)a 500 V, 50 Hz [P]
250 kW
Atribuída classificação do motor (Padrão de conexão Em Linha)a 200 V, 60 Hz [P]
150 HP
Atribuída classificação do motor (Padrão de conexão Em Linha)em 230 V, 60 Hz [P]
150 HP
Atribuída classificação do motor (Padrão de conexão Em Linha)em 460 V, 60 Hz [P]
350 HP
Atribuída classificação do motor (Padrão de conexão Em Linha)a 600 V, 60 Hz [P]
450 HP
Atribuída classificação do motor (ligação triângulo)em 230 V, 50 Hz [P]
200 kW
Atribuída classificação do motor (ligação triângulo)em 400 V, 50 Hz [P]
400 kW
Atribuída classificação do motor (ligação triângulo)a 500 V, 50 Hz [P]
450 kW
Atribuída classificação do motor (ligação triângulo)em 230 V, 60 Hz
300 HP
Atribuída classificação do motor (ligação triângulo)em 480 V, 60 Hz
600 HP
Atribuída classificação do motor (ligação triângulo)a 600 V, 60 Hz [P]
750 HP
Ciclo de sobrecarga IEC/EN 60947-4-2AC-53.o-c
420 A: AC-53.o-c: 4.0 - 32: 99 - 3
Ciclo de sobrecarga IEC/EN 60947-4-2Interno ignorar contactos
✓
Curto-circuitoDigite "1" coordenação
NZMN3-S500
Comprimento do caboSólidos
2 x (120 - 240)
4 x (70 - 240)
6 x (120 - 240) mmDois
Comprimento do caboFlexível com virola
2 x (120 - 240)
4 x (70 - 240)
6 x (120 - 240) mmDois
Comprimento do caboEncalhado
2 x (120 - 240)
4 x (70 - 240)
6 x (120 - 240) mmDois
Comprimento do caboSólido ou trançado
2 x (4 - 500 kcmil)
4 x (4 - 500 kcmil)
6 x (4 - 500 kcmil) AWG
Cabos de controleSólidos
1 x (2.5 - 4)
2 x (1.0 - 2.5) mmDois
Cabos de controleFlexível com virola
1 x (2.5 - 4)
2 x (1.0 - 2.5) mmDois
Cabos de controleEncalhado
1 x (2.5 - 4)
2 x (1.0 - 2.5) mmDois
Cabos de controleSólido ou trançado
31 x (12 - 14)
2 x (12 - 14) AWG
Cabos de controleTorque de aperto
0,4 Nm
Cabos de controleChave de fenda
0,6 x 3,5 mm
Entradas digitaisControle de tensãoDC-operado
24 V CC +10 %/- 10 % V DC
Entradas digitaisConsumo de corrente a 24 VExterna De 24 V
150 mA
Entradas digitaisConsumo de corrente a 24 VExterna de 24 V (sem carga)
100 mA
Entradas digitaisPick-up de tensãoDC-operado
21.6 - 26.4 V DC
Entradas digitaisQueda de tensão [x Us]Operado DCQueda de tensão, DC-operado, max.
3 V DC
Entradas digitaisPick-up tempoOperado DC
100 ms
Entradas digitaisDrop-outOperado DC
100 ms
Regulador de abastecimentoTensão [Us]
24 V CC +10 %/- 10 % V
Regulador de abastecimentoConsumo de corrente [Ie]
1400 mA
Regulador de abastecimentoConsumo de corrente em pico de desempenho (perto de ignorar) a 24 V DC [euPico]
10/150 A/ms
Regulador de abastecimentoNotas
Tensão de alimentação externa
Entradas analógicasNúmero de entradas de corrente
Um
Entradas analógicasCorrente de entrada
4 - 20 mA
Saídas de reléNúmero
Dois
Saídas de reléde que programável
Dois
Saídas de reléFaixa de tensão
120 V AC/DC V AC
Saídas de reléAC-11 faixa de corrente
3, AC-11
A função de arranque suave
Tempos de rampa deAceleraçãoO tempo de rampa, max.
360 s
Tempos de rampa deDesaceleração
0 - 120 s
Início de tensão (= turn-off tensão)Início de tensão, máx.
85 %
Iniciar pedestalInício de tensão, máx.
85 %
KickstartTensãoKickstart tensão, máx.
100 %
KickstartDuração50 HzKickstart Duração De 50 Hz máx.
2000 ms
KickstartDuração60 HzKickstart Duração De 60 Hz máx.
2000 ms
Campos de aplicaçãoCampos de aplicação
Começando macio de três-fase de motores assíncronos
Campos de aplicação3-fase de motores
✓
Comutação rápida (semicondutor contator)
- (mínimo o tempo de rampa de 1s)
A função de arranque suave
✓
Reversão de partida
Solução externa necessária (invertendo contator)
Supressão de transientes de encerramento
✓
Sobrecarga de monitoramento
✓
Subcarga de monitoramento
✓
Falha de memória
10 Falhas
Supressão de DC e componentes para motores
✓
Potencial de isolamento entre a alimentação e o controle de seções
✓
Interfaces De Comunicação
Modbus RTU
