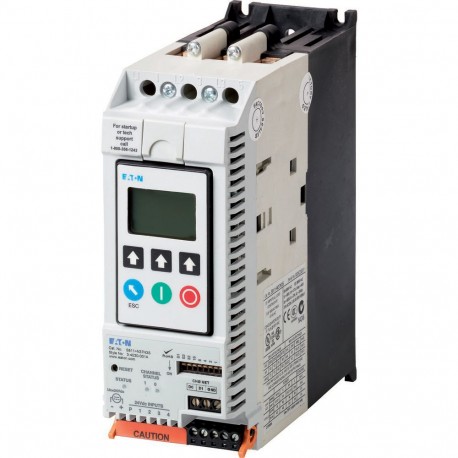

S811+N37N3S 168976 S811PLUSN37N3S EATON ELECTRIC Softstarter, 37 A, 200 600 V AC, Us 24 V DC mit Bedieneinhe.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

S811+N37N3S 168976 S811PLUSN37N3S EATON ELECTRIC Softstarter, 37 A, 200 600 V AC, Us 24 V DC mit Bedieneinhe..

S811+N37N3S

168976

S811PLUSN37N3S

EATON-MOELLER

Softstarter, 37 A, 200 - 600 V AC, Us= 24 V DC mit Bedieneinheit, Baugröße N

Sanftstarter, Beschreibung: Mit internen Bypass-Kontakten, Funktion: Sanftstarter für dreiphasige Verbraucher, mit Steuergerät, Netzanschlussspannung (50/60 Hz): ULN= 200 - 600 V AC, Versorgungsspannung: Us= 24 V DC, Steuerspannung: UC= 24 V DC, Zugeordnete Motorleistung (Standardanschluss, Inline) bei 400 V, 50 Hz: P= 18,5 kW, bei 460 V, 60 Hz: P= 25 PS, Bemessungsbetriebsstrom AC-53: Ie= 37 A, Bemessungsbetriebsstrom AC-53, In-Delta: Ie= 65 A, Anlaufklasse: KLASSE 10 (Stern-Dreieck-Austausch), KLASSE 20 (starker Anlauf 3 x Ie für 45 s), KLASSE 30 (6 x Ie für 30 s), Bemessungsbetriebsspannung: Ue= 200 V, 230 V, 400 V, 480 V, 600 V , Anschluss an SmartWire-DT: nein, Baugröße: N, Normen: IEC/EN 60947-4-2, UL 508, CSA22.2-14-1995, GB14048

Mehr Infos


Niederspannungsschaltgeräte > Sanftstarter

Hochleistungs-Sanftstarter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet.

Gehen Sie zum alternativen Produkt: S811+N37P3S 168977

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton S811 Softstarter
Katalognummer
168976
Produkt Länge/Tiefe
163.9 mm
Produkthöhe
174.5 mm
Produktbreite
67.5 mm
Produktgewicht
2.6 kg
Zertifikat(e)
CSA
CSA22.2-14-1995
UL 508
CSA Class No.: 3211-06, 2411-01
UL Category Control No.: NMFT
C-Tick
CE
CSA-C22.2 No. 14
CSA File No.: LR 353
IEC/EN 60947-4-2
UL
CCC
GB14048
UL File No.: E202571
EAN
4015081654727
Modellcode
S811+N37N3S

Features & Functions

Fehlerspeicher
10 Fehler
Ausstattung:
Anzeige
interne Bypass-Kontakte
Motorüberlastschutz
Interne Überbrückung
Funktionen
Potentialtrennung zwischen Leistungsteil und Ansteuerung
Softstartfunktion
Unterdrückung von Einschalttransienten
Unterdrückung von Gleichstromanteilen bei Motoren
Überlasterkennung
Mindest. Rampenzeit 1 s - schnelles Schalten (Halbleiterschütz)
Strombegrenzung
Unterlasterkennung
eine Drehrichtung
Schn.st.
Modbus RTU (eingebaut)

General

Klasse
Regelbar
Anbindung an SmartWire-DT
Nein
Schutzart
IP20
NEMA sonsitge
Rahmengröße
N
Netzspannung - min
200 V
Netzspannung - max
600 V
Einbaulage
beliebig
Überspannungskategorie
II
Verschmutzungsgrad
3
Funkstörklasse
Klasse A (EN 55011)
Bemessungsstoßspannungsfestigkeit (Uimp)
4000 V
Bemessungsisolationsspan. (Ui)
660 V
Schockfestigkeit
15 g, Mechanisch
Startklasse
KLASSE 20 (Schweranlauf 3 x Iₑ für 45 s)
KLASSE 30 (6 x Iₑ für 30 s)
KLASSE 10 (Stern-Dreieck-Ersatz)
Geeignet für
Nebenstromkreise, nicht als BCPD, (UL/CSA)
Typ
Softstarter für dreiphasige Lasten, mit Kontrolleinheit
Spannungsart
DC

Climatic environmental conditions

Höhe
Max. 2000 m
Über 2000 m mit 0.5 % Derating pro 100 m
Umgebungsbetriebstemperatur – max
50 °C
Umgebungsbetriebstemperatur – min
-30 °C
Umgebungstemperatur Lagerung - max
70 °C
Umgebungstemperatur Lagerung - min
-50 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-3
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Main conducting paths

Überlastzykl.
AC-53a: 4,0 - 32: 99 - 3
Bemess.betriebsstrom (le) bei AC-53
37 A
Bemess.betriebsstrom (le) bei AC-53, in-delta
65 A
Bemessungsbetriebsspannung (Ue) - min
200 V
Bemessungsbetriebsspannung (Ue) - max
600 V
Bemessungsdaten Kurzschlussschutz
NZMN1-S40, Zuordnungsart "1", Stromführenden Hauptpfade
Netzfrequenz
50/60 Hz, fLN, Hauptstromkreis
Nennspannung - max.
600 V

Motor rating

Zugeordnete Motorleistung bei 200/208 V, 60 Hz, 3-phasig
10 HP
Zugeordn. Motorleistg b. 220/230V, 60Hz, 3phas
10 HP
Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig
25 HP
Zugeordn. Motorleistg b. 600V, 60Hz, 3phas
30 HP
Zugeordn. Motorleistg in-delta b 220/230V 60Hz
20 HP
Zugeordn. Motorleistg in-delta b. 460/480V 60Hz
50 HP
Zugeordn. Motorleistg in-delta b 575/600V 60Hz
60 HP
Bemessungsbetriebsleistung bei 220/230 V, 50 Hz
7.5 kW
Bemessungsbetriebsleistung bei 400 V, 50 Hz
18.5 kW
Bemessungsbetriebsleistung bei 500 V, 50 Hz
22 kW
Bemess.betr.leistg in–delta bei 220/230 V, 50 Hz
18.5 kW
Bemess.betr.leistg in–delta bei 400 V, 50 Hz
30 kW
Bemess.betr.leistg in–delta bei 500 V, 50 Hz
45 kW

Terminal capacities

Anschlusskapazität (freindrähtig mit Aderendhülse)
1 x (2,5 - 4) mm², Steuerstromleitungen
2 x (1 - 2,5) mm², Steuerstromleitungen
1 x (2,5 - 35) mm², Hauptleiter
Anschlusskapazität (fest)
1 x (2,5 - 4) mm², Steuerstromleitungen
1 x (2,5 - 35) mm², Hauptleiter
2 x (1 - 2,5) mm², Steuerstromleitungen
Anschlusskapazität (ein-/mehrdrähtig AWG)
1 x (14 - 2), Hauptleiter
1 x (14 - 12), Steuerstromleitungen
2 x (14 - 12), Steuerstromleitungen
Anschlusskap. (mehrdräht.)
1 x (2,5 - 35) mm², Hauptleiter
2 x (1 - 2,5) mm², Steuerstromleitungen
1 x (2,5 - 4) mm², Steuerstromleitungen
Schraubendrehergröße
0,6 x 3,5 mm, Klemmschrauben, Steuerstromleitungen
1,5 x 6 mm, Anschlussschraube, Hauptleiter
Anzugsdrehmoment
4 Nm (≤ 6 mm²)
0.4 Nm, Schraubklemmen, Steuerstromleitungen
4,5 Nm (≤ 10 mm²)
5,6 Nm (> 25 mm²)
5 Nm (≤ 25 mm²)

Control circuit

Stromverbrauch
1000 mA, Steuerkreis, Reglerversorgung
150 mA, Steuerkreis, Digitaleingänge, externe 24 V
100 mA, Steuerkreis, Digitaleingänge, externe 24 V (ohne Last)
10 A/150 ms, Steuerkreis, Reglerversorgung bei Spitzenbelastung (Bypass schließen) bei 24 V DC
Rückfallzeit
100 ms, DC-betätigt
Abfallspannung
0 - 3 V, DC-betätigt
Ansprechzeit
100 ms bei DC
Anzugsspannung
21,6 - 26,4 V DC
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei DC - min
24 V
Bemessungssteuerspeisespannung (Us) bei DC - max
24 V

Input/Output

Eingangsstrom
4 - 20 mA (Analog-Eingänge)
Anzahl Eingänge
1 (Eingangsstrom)
Anzahl der Ausgänge
2 Relaisausgänge (programmierbar)
Ausgangsspannung
120 V AC/DC (Relaisausgänge)
Schutz
Finger- und handrückensicher, Berührungsschutz
Bemessungssteuerspannung (Uc)
24 V DC (-10 %/+10 %)
24 VDC
Bemessungsbetriebsstrom (le) bei AC-11
3 A

Soft start function

Anwendung
Verzögerungszeit
0 - 60 s, Softstartfunktion, Rampenzeiten
Kickstart
Max. 2000 ms (Kick-Start Dauer)
100% (Kick-Start Spannung)
Anstiegs-/Hochlaufzeit
180 s
Startspanng
Max. 85 %, Softstartfunktion, Startspannung = Abschaltspannung

Design verification

Geräteverlustleistung, stromabhängig pvid
25 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
37 A
Statische Verlustleistung, stromunabhängig PVS
25 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 168976 Niederspannungsschaltgeräte (EC000640)
Merkmal Wert
Bemessungsbetriebsstrom Ie bei 40 °C Tu (EF007039) 37 A
Bemessungsbetriebsspannung Ue (EF002418) 200 V
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 230 V (EF007053) 7.5 kW
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 400 V (EF007054) 18.5 kW
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 230 V (EF007055) 18.5 kW
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 400 V (EF007056) 30 kW
Funktion (EF000030) eine Drehrichtung
Interne Überbrückung (EF009214) Ja
Mit Display (EF000458) Ja
Drehmoment-Regelung (EF009215) Nein
Bemessungsumgebungstemperatur ohne Derating (EF007074) 50 °C
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 24 V
Spannungsart zur Betätigung (EF008242) DC
Integrierter Überlastschutz des Motors (EF007297) Ja
Auslöseklasse (EF006668) einstellbar
Schutzart (IP) (EF005474) IP20
Schutzart (NEMA) (EF011959) sonstige
