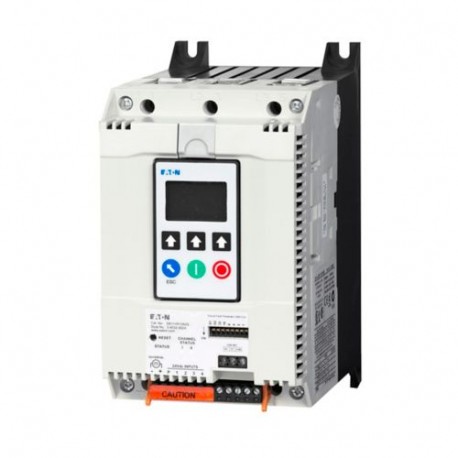

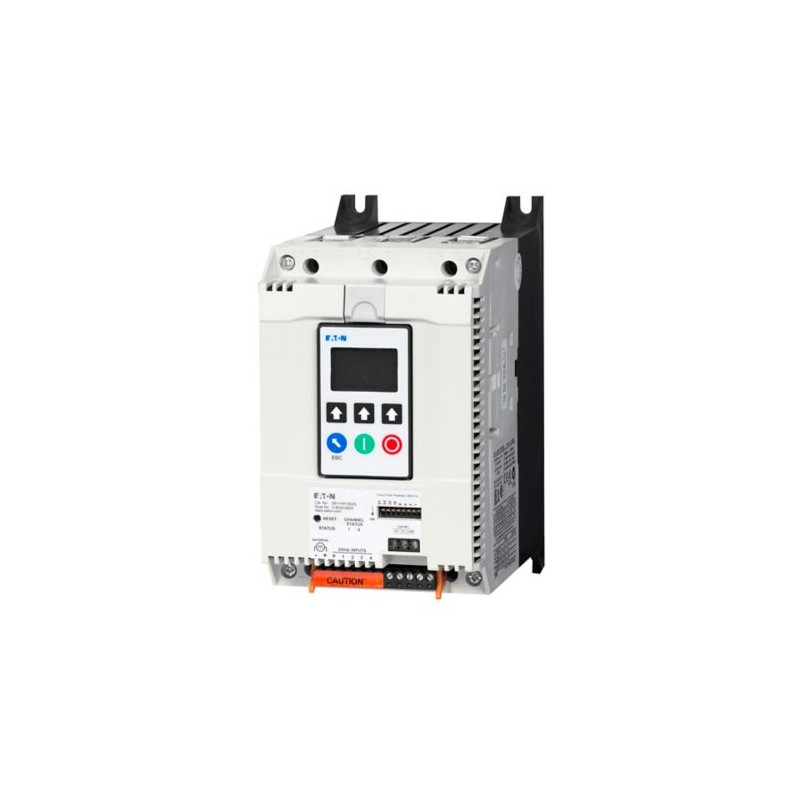

S811+R10N3S 168980 S811PLUSR10N3S EATON ELECTRIC Softstarter, 3-phasig, 105 A, Ue 200 600 VAC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

S811+R10N3S 168980 S811PLUSR10N3S EATON ELECTRIC Softstarter, 3-phasig, 105 A, Ue 200 600 VAC

S811+R10N3S

168980

S811PLUSR10N3S

EATON-MOELLER

Softstarter, 3-phasig, 105 A, Ue= 200 - 600 VAC

Softstarter, 105 A, 200 - 600 V AC, Us= 24 V DC mit Bedieneinheit, Baugröße R

Softstarter, Beschreibung: Mit internen Bypass-Kontakten, Funktion: Softstarter für Drehstrom, mit Steuergerät, Netzanschlussspannung (50/60 Hz): ULN= 200 - 600 V AC, Versorgungsspannung: Us= 24 V DC, Steuerspannung: UC= 24 V DC, Zugeordnete Motorleistung (Standardanschluss, In-Line) bei 400 V, 50 Hz: P= 55 kW, bei 460 V, 60 Hz: P= 75 PS, Bemessungsbetriebsstrom AC-53: Ie= 105 A, Bemessungsbetriebsstrom AC-53, In-Delta: Ie= 182 A, Anlaufklasse: KLASSE 10 (Stern-Dreieck-Austausch), KLASSE 20 (starker Anlauf 3 x Ie für 45 s), KLASSE 30 (6 x Ie für 30 s), Bemessungsbetriebsspannung: Ue= 200 V, 230 V, 400 V, 480 V, 600 V , Anschluss an SmartWire-DT: nein, Baugröße: R, Normen: IEC/EN 60947-4-2, UL 508, CSA22.2-14-1995, GB14048

Mehr Infos


Niederspannungsschaltgeräte > Sanftstarter

Hochleistungs-Sanftstarter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton S811 Softstarter
Katalognummer
168980
Produkt Länge/Tiefe
168.6 mm
Produkthöhe
201.2 mm
Produktbreite
111.3 mm
Produktgewicht
4.8 kg
Einhaltung(en)
CE-Kennzeichnung
Zertifikat(e)
CSA file No. 3211-06
UL Recognized
EN 60947-4-2
IEC 60947-4-2
UL Listed
CSA Certified for Elevator Duty
CSA Class No.: 3211-06, 2411-01
UL 508
CSA-C22.2 No. 14
UL Category Control No.: NMFT
CSA
GB14048
UL
CE
CCC
CSA File No.: LR 353
IEC/EN 60947-4-2
UL File No.: E202571
C-Tick
CSA22.2-14-1995
EAN
4015081654765
Modellcode
S811+R10N3S

Features & Functions

Fehlerspeicher
10 Fehler
Ausstattung:
interne Bypass-Kontakte
Anzeige
Interne Überbrückung
Motorüberlastschutz
Funktionen
Unterdrückung von Gleichstromanteilen bei Motoren
Mindest. Rampenzeit 1 s - schnelles Schalten (Halbleiterschütz)
Softstartfunktion
Strombegrenzung
Unterdrückung von Einschalttransienten
Überlasterkennung
Unterlasterkennung
eine Drehrichtung
Potentialtrennung zwischen Leistungsteil und Ansteuerung
Schn.st.
Modbus RTU (eingebaut)

General

Klasse
Regelbar
Anbindung an SmartWire-DT
Nein
Schutzart
IP20
NEMA sonsitge
Rahmengröße
R
Netzspannung - min
200 V
Netzspannung - max
600 V
Einbaulage
beliebig
Überspannungskategorie
II
Verschmutzungsgrad
3
Funkstörklasse
Klasse A (EN 55011)
Bemessungsstoßspannungsfestigkeit (Uimp)
4000 V
Bemessungsisolationsspan. (Ui)
660 V
Schockfestigkeit
15 g, Mechanisch
Startklasse
KLASSE 10 (Stern-Dreieck-Ersatz)
KLASSE 20 (Schweranlauf 3 x Iₑ für 45 s)
KLASSE 30 (6 x Iₑ für 30 s)
Geeignet für
Nebenstromkreise, nicht als BCPD, (UL/CSA)
Typ
Softstarter für dreiphasige Lasten, mit Kontrolleinheit
Benutzt mit
Drehstrommotoren
Spannungsart
DC

Climatic environmental conditions

Höhe
Über 2000 m mit 0.5 % Derating pro 100 m
Max. 2000 m
Umgebungsbetriebstemperatur – max
50 °C
Umgebungsbetriebstemperatur – min
-30 °C
Umgebungstemperatur Lagerung - max
70 °C
Umgebungstemperatur Lagerung - min
-50 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-3

Main conducting paths

Überlastzykl.
AC-53a: 4,0 - 32: 99 - 3
Bemess.betriebsstrom (le) bei AC-53
105 A
Bemess.betriebsstrom (le) bei AC-53, in-delta
182 A
Bemessungsbetriebsspannung (Ue) - min
200 V
Bemessungsbetriebsspannung (Ue) - max
600 V
Bemessungsdaten Kurzschlussschutz
NZMN2-S125, Zuordnungsart "1", Stromführenden Hauptpfade
Netzfrequenz
50/60 Hz, fLN, Hauptstromkreis
Nennspannung - max.
600 V

Motor rating

Zugeordnete Motorleistung bei 200/208 V, 60 Hz, 3-phasig
30 HP
Zugeordn. Motorleistg b. 220/230V, 60Hz, 3phas
40 HP
Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig
75 HP
Zugeordn. Motorleistg b. 600V, 60Hz, 3phas
100 HP
Zugeordn. Motorleistg in-delta b 220/230V 60Hz
60 HP
Zugeordn. Motorleistg in-delta b. 460/480V 60Hz
150 HP
Zugeordn. Motorleistg in-delta b 575/600V 60Hz
150 HP
Bemessungsbetriebsleistung bei 220/230 V, 50 Hz
30 kW
Bemessungsbetriebsleistung bei 400 V, 50 Hz
55 kW
Bemessungsbetriebsleistung bei 500 V, 50 Hz
55 kW
Bemess.betr.leistg in–delta bei 220/230 V, 50 Hz
55 kW
Bemess.betr.leistg in–delta bei 400 V, 50 Hz
90 kW
Bemess.betr.leistg in–delta bei 500 V, 50 Hz
110 kW

Terminal capacities

Anschlusskapazität (freindrähtig mit Aderendhülse)
1 x (2,5 - 4) mm², Steuerstromleitungen
1 x (2,5 - 95) mm², Hauptleiter
2 x (1 - 2,5) mm², Steuerstromleitungen
Anschlusskapazität (fest)
1 x (2,5 - 4) mm², Steuerstromleitungen
2 x (1 - 2,5) mm², Steuerstromleitungen
1 x (2,5 - 95) mm², Hauptleiter
Anschlusskapazität (ein-/mehrdrähtig AWG)
1 x (14 - 12), Steuerstromleitungen
1 x (14 - 4/0), Hauptleiter
2 x (14 - 12), Steuerstromleitungen
Anschlusskap. (mehrdräht.)
1 x (2,5 - 95) mm², Hauptleiter
2 x (1 - 2,5) mm², Steuerstromleitungen
1 x (2,5 - 4) mm², Steuerstromleitungen
Schraubendrehergröße
0,6 x 3,5 mm, Klemmschrauben, Steuerstromleitungen
4 mm für Innensechskant-Gewindeschraube, Anschlussschraube, Hauptleiter
Anzugsdrehmoment
11,3 Nm
0.4 Nm, Schraubklemmen, Steuerstromleitungen

Control circuit

Stromverbrauch
150 mA, Steuerkreis, Digitaleingänge, externe 24 V
1000 mA, Steuerkreis, Reglerversorgung
100 mA, Steuerkreis, Digitaleingänge, externe 24 V (ohne Last)
10 A/150 ms, Steuerkreis, Reglerversorgung bei Spitzenbelastung (Bypass schließen) bei 24 V DC
Rückfallzeit
100 ms, DC-betätigt
Abfallspannung
0 - 3 V, DC-betätigt
Ansprechzeit
100 ms bei DC
Anzugsspannung
21,6 - 26,4 V DC
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei DC - min
24 V
Bemessungssteuerspeisespannung (Us) bei DC - max
24 V

Input/Output

Eingangsstrom
4 - 20 mA (Analog-Eingänge)
Anzahl Eingänge
1 (Eingangsstrom)
Anzahl der Ausgänge
2 Relaisausgänge (programmierbar)
Ausgangsspannung
120 V AC/DC (Relaisausgänge)
Schutz
Finger- und handrückensicher, Berührungsschutz
Bemessungssteuerspannung (Uc)
24 V DC (-10 %/+10 %)
24 VDC
Bemessungsbetriebsstrom (le) bei AC-11
3 A

Soft start function

Anwendung
Verzögerungszeit
0 - 60 s, Softstartfunktion, Rampenzeiten
Kickstart
Max. 2000 ms (Kick-Start Dauer)
100% (Kick-Start Spannung)
Anstiegs-/Hochlaufzeit
180 s
Startspanng
Max. 85 %, Softstartfunktion, Startspannung = Abschaltspannung

Design verification

Geräteverlustleistung, stromabhängig pvid
25 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
105 A
Statische Verlustleistung, stromunabhängig PVS
25 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 168980 Niederspannungsschaltgeräte (EC000640)
Merkmal Wert
Bemessungsbetriebsstrom Ie bei 40 °C Tu (EF007039) 105 A
Bemessungsbetriebsspannung Ue (EF002418) 200 V
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 230 V (EF007053) 30 kW
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 400 V (EF007054) 55 kW
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 230 V (EF007055) 55 kW
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 400 V (EF007056) 90 kW
Funktion (EF000030) eine Drehrichtung
Interne Überbrückung (EF009214) Ja
Mit Display (EF000458) Ja
Drehmoment-Regelung (EF009215) Nein
Bemessungsumgebungstemperatur ohne Derating (EF007074) 50 °C
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 24 V
Spannungsart zur Betätigung (EF008242) DC
Integrierter Überlastschutz des Motors (EF007297) Ja
Auslöseklasse (EF006668) einstellbar
Schutzart (IP) (EF005474) IP20
Schutzart (NEMA) (EF011959) sonstige

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON STARTING CONTROLLING MOTORS EN.pdf 37 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
S811+R10N3S S811PLUSR10N3S 168980 DE_169872.pdf 2 Mbytes S811+R10N3S S811PLUSR10N3S 168980 DE_169872.pdf
