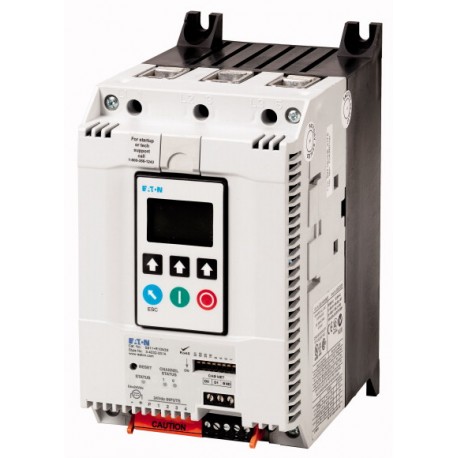

Conformité aux normes
IEC/EN 60947-4-2
UL 508
CSA22.2-14-1995
GB14048
Homologations
UL
CSA
C-Tick
CCC
Résistance climatique
Chaleur humide, constante, selon IEC 60068-2-3
Chaleur humide cyclique, selon IEC 60068-2-10
Température ambianteEn service [ϑ]
-30 - +50 °C
Température ambianteStockage [ϑ]
-50 - +70 °C
Altitude d’installation
0 - 2000, au-delà, déclassement de 0,5 % par 100 m m
Position de montage
Quelconque
Degré de protectionDegré de protection
IP20 (bornes IP00)
Degré de protectionintégrée
Pour obtenir le degré de protection IP40 pour tous les côtés, il est possible d'utiliser les capots en option SS-IP20-N.
Protection contre les contacts directs
Protection contre les contacts avec les doigts et le dos de la main
Catégorie de surtension/Degré de pollution
II/3
Niveau d'antiparasitage (IEC/EN 55011)
A
Puissance dissipée statique, dépendante du courant [Pvs]
47 W
Tension assignée d'emploi [Ue]
200 - 600 V AC
Fréquence du réseau [fLN]
50/60 Hz
Courant assigné d’emploi [Ie]AC-53, In-Delta [Ie]
182 A
Courant assigné d’emploi [Ie]AC-53 [Ie]
105 A
Puissance moteur correspondante (raccordement standard In Line)sous 230 V, 50 Hz [P]
30 kW
Puissance moteur correspondante (raccordement standard In Line)sous 400 V, 50 Hz [P]
55 kW
Puissance moteur correspondante (raccordement standard In Line)sous 500 V, 50 Hz [P]
55 kW
Puissance moteur correspondante (raccordement standard In Line)sous 200 V, 60 Hz [P]
30 HP
Puissance moteur correspondante (raccordement standard In Line)sous 230 V, 60 Hz [P]
40 ch
Puissance moteur correspondante (raccordement standard In Line)sous 460 V, 60 Hz [P]
75 HP
Puissance moteur correspondante (raccordement standard In Line)sous 600 V, 60 Hz [P]
100 HP
Puissance moteur assignée (raccordement de type « In Delta »)sous 230 V, 50 Hz [P]
55 kW
Puissance moteur assignée (raccordement de type « In Delta »)sous 400 V, 50 Hz [P]
90 kW
Puissance moteur assignée (raccordement de type « In Delta »)sous 500 V, 50 Hz [P]
110 kW
Puissance moteur assignée (raccordement de type « In Delta »)sous 230 V, 60 Hz
60 HP
Puissance moteur assignée (raccordement de type « In Delta »)sous 480 V, 60 Hz
150 HP
Puissance moteur assignée (raccordement de type « In Delta »)sous 600 V, 60 Hz [P]
150 HP
Cycle de surcharge selon IEC/EN 60947-4-2AC-53a
105 A: AC-53a: 4.0 - 32: 99 - 3
Cycle de surcharge selon IEC/EN 60947-4-2Contacts pour bypass internes
✓
Tenue aux courts-circuitsCoordination de type « 1 »
NZMN2-S125
Câbles de puissanceConducteur à âme massive
1 x (2,5 - 95) mm2
Câbles de puissanceConducteur souple avec embout
1 x (2,5 - 95) mm2
Câbles de puissancemultibrins
1 x (2,5 - 95) mm2
Câbles de puissanceâme massive ou multibrins
1 x (14 - 4/0) AWG
Câbles de puissanceCouple de serrage
11,3 Nm
Câbles de puissanceTournevis (PZ: Pozidriv)
4 mm Hexagon socket-head screw mm
Câbles de commandeConducteur à âme massive
1 x (2,5 - 4)
2 x (1,0 - 2,5) mm2
Câbles de commandeConducteur souple avec embout
1 x (2,5 - 4)
2 x (1,0 - 2,5) mm2
Câbles de commandeConducteurs multibrin
1 x (2,5 - 4)
2 x (1,0 - 2,5) mm2
Câbles de commandeâme massive ou multibrins
5 x (12 - 14)
2 x (12 - 14) AWG
Câbles de commandeCouple de serrage
0,4 Nm
Câbles de commandeTournevis
0,6 x 3,5 mm
Entrées tout-ou-rienTension de commandeavec bobine DC
24 V DC +10 %/- 10 % V DC
Entrées tout-ou-rienConsommation 24 Vexterne 24 V
150 mA
Entrées tout-ou-rienConsommation 24 Vexterne 24 V (sans charge)
100 mA
Entrées tout-ou-rienTension d’appelUtilisation CC
21.6 - 26.4 V DC
Entrées tout-ou-rienTension de retombée [x Us]Utilisation CCTension de retombée, utilisation DC max.
3 V DC
Entrées tout-ou-rienTemps d'appelavec bobine DC
100 ms
Entrées tout-ou-rienTemps de retombéeavec bobine DC
100 ms
Alimentation régulateurTension [Us]
24 V DC +10 %/- 10 % V
Alimentation régulateurConsommation de courant [Ie]
< 1000 mA
Alimentation régulateurConsommation sous charge max. (fermeture bypass) sous 24 V DC [IPeak]
10/150 A/ms
Alimentation régulateurRemarque
Tension d'alimentation externe
Entrées analogiquesNombre d'entrées courant
1
Entrées analogiquesEntrée de courant
4 - 20 mA
Sorties à relaisdont programmation possible de
2
Sorties à relaisPlage de tension
120 V AC/DC V AC
Sorties à relaisPlage de courant AC-11
3 A, AC-11 A
Fonction de démarreur progressif
Temps de rampeAccélérationAccélération max.
180 s
Temps de rampeDécélaration
0 - 60 s
Tension de démarrage (= tension de coupure)Tension de démarrage max.
85 %
Tension de démarrageTension de démarrage max.
85 %
Impulsion au démarrageTensionImpulsion au démarrage, tension max.
100 %
Impulsion au démarrageDurée30 HzImpulsion au démarrage, durée, 50 Hz max.
2000 ms
Impulsion au démarrageDurée60 HzImpulsion au démarrage, durée, 60 Hz max.
2000 ms
Domaines d’applicationDomaines d’application
Démarrage en douceur de moteurs asynchrones triphasés
Domaines d’applicationMoteurs triphasés
✓
Commutation rapide (protection des semi-conducteurs)
- (temps de rampe minimal : 1 s)
Fonction de démarreur progressif
✓
Démarreur-inverseur
Solution externe requise (contacteur-inverseur)
Suppression des transitoires à l’enclenchement
✓
Détection des surcharges
✓
Détection des sous-charges
✓
Mémoire de défauts
10 Défauts
Suppression de composantes de courant continu pour les moteurs
✓
Séparation galvanique entre la partie puissance et la commande
✓
Interfaces de communication
Modbus RTU
