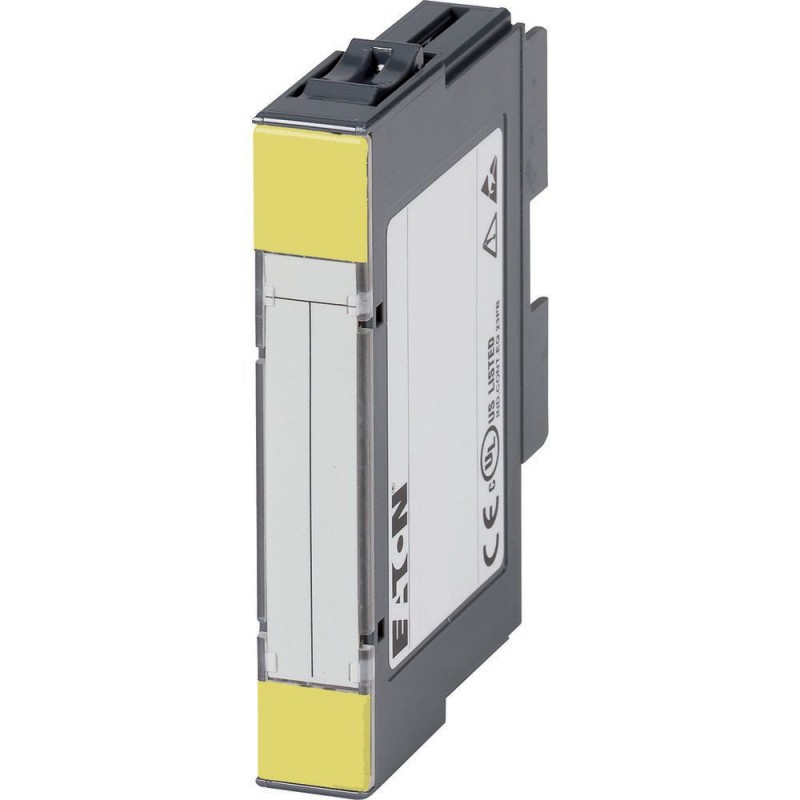

XN-1SSI 140153 Y7-140153 EATON ELECTRIC Serielles Schnittstellen-Modul für XI/ON, SSI
XN-1SSI
140153
Y7-140153
EATON-MOELLER
Serielles Schnittstellen-Modul für XI/ON, SSI
XN-1SSI
Eaton XN Serial interface module XI/ON, SSI
Das XI/ON Standard-I/O-System bietet durch seine große Modularität und große Funktionsvielfalt für jede Anwendung die passende I/O-Lösung. Steckbare Module, Hot-Swapping von Modulen, Verdrahtung an der Basismodulschraube oder Zugfeder, mechanische Codierung der Module. Die Standard-Gateways unterstützen die CANopen-Bussysteme, PROFIBUS-DP deviceNet und Ethernet.
Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Kommunikations-Modul
Remote-E / A-Module XION
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Related products
▲Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
Produktname
Eaton XN Kommunikationsmodul
Katalognummer
140153
Produkt Länge/Tiefe
55.4 mm
Produkthöhe
74.1 mm
Produktbreite
12.6 mm
Produktgewicht
0.033 kg
Zertifikat(e)
Certified by UL for use in Canada
UL 508
UL Recognized
CSA-C22.2 No. 142
UL report applies to both US and Canada
UL Category Control No.: NRAQ, NRAQ7
CULus
IEC/EN 61000-6-4
UL File No.: E205091
CSA Class No.: 2252-01, 2252-81
CE
IEC/EN 6113-2
IEC/EN 61131-2
IEC/EN 61000-6-2
UL 508
UL Recognized
CSA-C22.2 No. 142
UL report applies to both US and Canada
UL Category Control No.: NRAQ, NRAQ7
CULus
IEC/EN 61000-6-4
UL File No.: E205091
CSA Class No.: 2252-01, 2252-81
CE
IEC/EN 6113-2
IEC/EN 61131-2
IEC/EN 61000-6-2
EAN
7640130120099
Modellcode
XN-1SSI
Merkmale und Funktionen
Merkmale
Feldbusanschluss über separaten Buskoppler möglich
Ausstattung:
Potentialtrennung
Allgemein
Kabellänge
30 m, RS232-Schnittstelle
Kanäle
CL, T
Stromverbrauch
25 mA, von Versorgungsklemme
50 mA, aus Modulbus, Analoge Eingangsmodule
50 mA, aus Modulbus, Analoge Eingangsmodule
Schutzart
IP20
Isolat.widerstand
500 V, Steuer-/Hauptstromkreis
500 V, Steuer-/Hauptstromkreis-Gehäuse
500 V, Steuer-/Hauptstromkreis-Gehäuse
Montageart
Tragschienenmontage möglich
Widerstand
120 Ω (Leitungsimpedanz)
Geeignet für
Basismodule ohne C-Verbindung, für Geberversorgung: 4-Leiter
Typ
Benutzt mit
XN-S4T-SBBS
XN-S4S-SBBS
XN-S4S-SBBS
Spannungsart
DC
Umgebungsbedingungen, Mechanik
Kippen und Umstürzen
Entspricht IEC 60068-2-31, freier Fall gemäß IEC 60068-2-32
Schockfestigkeit
Mechanisch, nach IEC/EN 60068-2-27
Kontinuierlich nach IEC/EN 60068-2-29
Kontinuierlich nach IEC/EN 60068-2-29
Schwingfestigkeit
nach IEC/EN 60068-2-6
Klimatische Umweltbedingungen
Umgebungsbetriebstemperatur – min
0 °C
Umgebungsbetriebstemperatur – max
55 °C
Umgebungstemperatur Lagerung - min
-25 °C
Umgebungstemperatur Lagerung - max
85 °C
Umweltbedingungen
Schadgase - H2S: 1 ppm (relative Luftfeuchtigkeit < 75 %, keine Kondensation)
Schadgase - SO2: 10 ppm (relative Luftfeuchtigkeit < 75 %, keine Kondensation)
Schadgase - SO2: 10 ppm (relative Luftfeuchtigkeit < 75 %, keine Kondensation)
Relative Luftfeuchtigkeit
5 - 95 % (Innenraum, Ebene RH-2, nicht kondensierend zur Lagerung bei 45°C)
Elektromagnetische Verträglichkeit
Luftentladung
nach EN 61100-4-2
Berstimpuls
nach IEC/EN 61000-4-4
Kontaktentladung
nach EN 61100-4-2
Elektromagnetische Felder
Nach IEC/EN 61100-4-2
Störaussendung
30 - 230 MHz (emittiert, hochfrequent, nach EN 55016-2-3)
230 - 1000 MHz (emittiert, hochfrequent, nach EN 55016-2-3)
230 - 1000 MHz (emittiert, hochfrequent, nach EN 55016-2-3)
Einströmung
IEC/EN 61100-4-6
Stromstoßbemessung
Nach IEC/EN 61000-4-5 Stufe 4
Spann.einbr
Gemäß EN 61131-2 (Spannungsvariationen/Spannungseinbrüche)
Bemessungswerte
Verlustleistung
Typisch 1 W
Bemessungsbetriebsspannung
24 V DC (Versorgungsklemme)
Versorgungsspannung bei AC, 50 Hz - min
0 V
Versorgungsspannung bei AC, 50 Hz - max
0 V
Versorgungsspannung bei DC - min
18 V
Versorgungsspannung bei DC - max
30 V
Kommunikation
Busabschluss
Intern
Verbindung
Anschluss von SSI-Gebern bis max. 32-Bit.
Datenübtrag.rate
Max. 1 MHz (parametrierbar), Voreinstellungen: 500 kBit/s
Übertragungsrate wählbar bis 1MBit/s
Übertragungsrate wählbar bis 1MBit/s
Schn.st.
4-adrig, Vollduplex RS422 Schnittstelle (Taktausgang/Signaleingang)
Anzahl Bytes
4 Parameterbytes
1 Diagnosebyte
1 Diagnosebyte
Protokoll
Andere Bussysteme
Arbeitssicherheit
Explosionsschutz-Kategorie für Staub
Keine
Explosionsschutz-Kategorie für Gas
Keine
Potentialtrennung
Über Optokoppler: ja
Bauartnachweis
Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Statische Verlustleistung, stromunabhängig PVS
1 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Die Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
| Merkmal | Wert |
|---|---|
| Versorgungsspannung AC 50 Hz (EF007532) | 0 V |
| Versorgungsspannung AC 60 Hz (EF007533) | 0 V |
| Versorgungsspannung DC (EF007534) | 18 V |
| Spannungsart der Versorgungsspannung (EF002991) | DC |
| Unterstützt Protokoll für EtherCAT (EF017564) | Nein |
| Unterstützt Protokoll für TCP/IP (EF003050) | Nein |
| Unterstützt Protokoll für PROFIBUS (EF003052) | Nein |
| Unterstützt Protokoll für CAN (EF003053) | Nein |
| Unterstützt Protokoll für INTERBUS (EF003054) | Nein |
| Unterstützt Protokoll für ASI (EF003051) | Nein |
| Unterstützt Protokoll für KNX (EF003055) | Nein |
| Unterstützt Protokoll für Modbus (EF003057) | Nein |
| Unterstützt Protokoll für Data-Highway (EF003058) | Nein |
| Unterstützt Protokoll für DeviceNet (EF003059) | Nein |
| Unterstützt Protokoll für SUCONET (EF003060) | Nein |
| Unterstützt Protokoll für LON (EF003017) | Nein |
| Unterstützt Protokoll für SERCOS (EF006657) | Nein |
| Unterstützt Protokoll für PROFINET IO (EF007525) | Nein |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | Nein |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | Nein |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | Nein |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | Nein |
| Unterstützt Protokoll für PROFIsafe (EF007526) | Nein |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | Nein |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | Ja |
| Funkstandard Bluetooth (EF007178) | Nein |
| Funkstandard WLAN 802.11 (EF007179) | Nein |
| Funkstandard GPRS (EF008523) | Nein |
| Funkstandard eGPRS (EF009703) | Nein |
| Funkstandard GSM (EF008524) | Nein |
| Funkstandard LTE (EF009709) | Nein |
| Funkstandard UMTS (EF008525) | Nein |
| IO-Link Master (EF007298) | Nein |
| Systemkomponente (EF004118) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
| Mit Potentialtrennung (EF003272) | Ja |
| Feldbusanschluss über seperaten Buskoppler möglich (EF004002) | Ja |
| Tragschienenmontage möglich (EF003972) | Ja |
| Wand-/Direktmontage möglich (EF007020) | Nein |
| Fronteinbau möglich (EF007016) | Nein |
| Rack-Montage möglich (EF007018) | Nein |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| SIL nach IEC 61508 (EF009889) | ohne |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | Nein |
| Explosionsschutz-Kategorie für Gas (EF003997) | ohne |
| Explosionsschutz-Kategorie für Staub (EF003998) | ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I (EF017622) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II (EF017625) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III (EF017627) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 (EF017628) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 (EF017629) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) (EF017632) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) (EF017633) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) (EF017635) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) (EF017636) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) (EF017637) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) (EF017638) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) (EF017639) | Nein |
| Breite (EF000008) | 12.6 mm |
| Höhe (EF000040) | 74.1 mm |
| Tiefe (EF000049) | 55.4 mm |
