XN-1SSI 140153 EATON MOELLER Modulo d'interfaccia seriale XI/ON, SSI Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

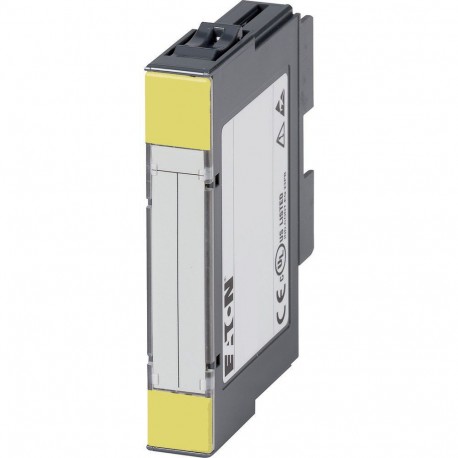

XN-1SSI 140153 EATON MOELLER Modulo d'interfaccia seriale XI/ON, SSI

XN-1SSI

140153

EATON - MOELLER

Disponibile

Invio oggi

Modulo d'interfaccia seriale XI/ON, SSI

Maggiori dettagli


Controllori Programmabili Plcs

Espansione / uscita Input - EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

Quantità Prezzo
1+$263.09
2+$251.70
4+$243.06
5+$240.75
7+$237.64
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Prodotti collegatti

Dettagli



Programma di fornitura
Funzione
  Moduli tecnologici XI/ON
Descrizione breve
  Collegamento del trasduttore SSI fino ad un max. di 32 bit
Velocità di trasmissione regolabile fino a 1 MBit/s
utilizzo con
  XN-S4T-SBBS
XN-S4T-SBBS
Dati tecnici
Generalità
Conformità alle norme
  EN 61000-6-2
EN 61000-6-4
EN 61131-2
Sezionamento di potenziale
  sì, attraverso fotoaccoppiatore
Temperatura ambiente

Temperatura ambiente, in esercizio
 °C0 - +55
Magazzinaggio, trasporto
ϑ°C-25 - +85
Umidità dell'aria relativa

umidità relativa
  5 - 95 % (interno), livello RH-2, nessuna condensazione (ad una temperatura di magazzinaggio di 45°C)
Condizioni ambientali meccaniche

Grado di protezione
  IP20
Gas nocivo
 ppmSO2: 10 (umidità rel. < 75 %, nessuna condensazione)
H2S: 1.0 (umidità rel. < 75 %, nessuna condensazione)
Resistenza alle vibrazioni, condizioni operative
  secondo IEC/EN 60068-2-6
Resistenza agli urti
 gsecondo IEC 60068-2-27
Resistenza continuata agli urti (IEC/EN 60068-2-29)
  secondo IEC/EN 60068-2-29
Ribaltamento e rovesciamento
  secondo IEC 60068-2-31, caduta libera secondo IEC 60068-2-32
Compatibilità elettromagnetica (EMC)

ESD
 kVEN 61100-4-2
Campi elettromagnetici
 V/mEN 61100-4-2
Burst
  EN 61100-4-4
Surge
  EN 61100-4-5
Ammissione
 VEN 61100-4-6
Emissione di disturbi (irradiata, ad alta frequenza)
 dBEN 55016-2-3
Variazioni di tensione/Interruzioni di tensione
  EN 61131-2
Prova di tipo (Type Test)
  secondo EN 61131-2
Omologazioni
  CE, cULus
Altri dati tecnici (catalogo sfogliabile)

Moduli di ingresso analogici
Tensione nominale attraverso morsetto di alimentazione
UL 24VDC
Assorbimento corrente nominale da morsetto di alimentazione
ILmA25
Assorbimento corrente nominale da bus di modulo
IMBmA50
Diagnosi
  1
Moduli di base

senza collegamento C, per l'alimentazione del trasduttore
  a 4 conduttori
XN-S4x-SBBS
Moduli di uscita analogici
Tensione nominale attraverso morsetto di alimentazione
UL 24VDC
Assorbimento corrente nominale da morsetto di alimentazione
ILmA25
Assorbimento corrente nominale da bus di modulo
IMBmA50
Moduli di uscita digitali
Tensione nominale attraverso morsetto di alimentazione
UL 24VDC
Assorbimento corrente nominale da morsetto di alimentazione (con corrente di carico = 0 mA)
ILmA25
Assorbimento corrente nominale da bus di modulo
IMBmA50
Dissipazione
PWtip. 1
Numero byte di diagnosi
  1
Ingressi digitali
Tensione nominale attraverso morsetto di alimentazione
UL 24VDC
Assorbimento corrente nominale da morsetto di alimentazione
ILmA25
Assorbimento corrente nominale da bus di modulo
IMBmA50
Moduli relè
Tensione nominale attraverso morsetto di alimentazione
UL 24VDC
Assorbimento corrente nominale da morsetto di alimentazione
ILmA25
Assorbimento corrente nominale da bus di modulo
IMBmA50
Dissipazione
PWtip. 1
Modulo di alimentazione
Tensione nominale attraverso morsetto di alimentazione
UL 24VDC
Assorbimento corrente nominale da morsetto di alimentazione
ILmA25
Assorbimento corrente nominale da bus di modulo
IMBmA50
Diagnosi
  1
Tensione di isolamento

tra interfaccia e bus di modulo⁄tensione di sistema
 Veff500
Dissipazione
PW1
Modulo contatore
Tensione nominale attraverso morsetto di alimentazione
UL 24VDC
Assorbimento corrente nominale da morsetto di alimentazione
ILmA25
Assorbimento corrente nominale da bus di modulo
IMBmA50
Tipi di misurazione
Diagnosi
  1
Parametri
  4
Moduli di base
senza collegamento C, per l'alimentazione del trasduttore
  a 4 conduttori
XN-S4x-SBBS
Interfaccia
Art
  SSI
Tensione nominale attraverso morsetto di alimentazione
UL 24VDC
Assorbimento corrente nominale da morsetto di alimentazione
ILmA25
Assorbimento corrente nominale da bus di modulo
IMBmA50
Dissipazione
PWtip. 1
Canali di trasmissione
  CL, D
Apparecchio di base

RS 422
  full duplex a 4 fili (uscita di sincronismo⁄ingresso segnale)
Velocità trasmissione bit
  max. 1 MHz (parametrizzabile), preimpostazione: 500 kBit⁄s
Tensione di isolamento

tra interfaccia e bus di modulo⁄tensione di sistema
 Veff500
tra interfaccia e tensione di campo
 Veff500
Impedenza di linea
 120
Chiusura bus
  interno
Lunghezza cavo RS232
 mmmax. 30
Numero byte di diagnosi
  1
Numero byte di parametro
  4
Moduli di base

senza collegamento C, per l'alimentazione del trasduttore
  a 4 conduttori
XN-S4x-SBBS
Nota relativa alla testata tabella


I dati per la corrente nominale da morsetto di alimentazione valgono senza corrente del trasduttore.

Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto

Corrente nominale d'impiego per i dati relativi alla dissipazione
InA0
Dissipazione per polo, in funzione della corrente
PvidW0
Dissipazione dell'apparecchio, in funzione della corrente
PvidW0
Dissipazione statica, indipendente dalla corrente
PvsW1
Potere di dissipazione
PveW0
Temperatura ambiente di servizio min.
 °C0
Temperatura ambiente di servizio max.
 °C55
Grado di protezione
  IP20
Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti

10.2.2 Resistenza alla corrosione
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
  I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
  I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
  I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
  I requisiti della norma di prodotto sono soddisfatti.
10.4 Vie di dispersione aerea e superficiale
  I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento

10.9.2 Rigidità dielettrica a frequenza di rete
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
  Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
  Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Approvazioni
Product Standards  UL 508; CSA-C22.2 No. 142; IEC/EN 6113-2; CE marking
UL File No.  E205091
UL Category Control No.  NRAQ, NRAQ7
CSA File No.  UL report applies to both US and Canada
CSA Class No.  2252-01, 2252-81
North America Certification  UL recognized, certified by UL for use in Canada
Specially designed for North America  No
Current Limiting Circuit-Breaker  No
Degree of Protection  IEC: IP20, UL/CSA Type: -
Dimensioni
Dati CAD
Ulteriori informazioni sul prodotto (link)
MN05002015Z Manuale d'uso XI/ON modulo tecnologico XN-1SSI



Datasheet - PDF

Titolo: Lingua: Dimensione: Tipo:
pdf- Modulo d039interfaccia seriale XI/ON, SSI - EATON - XN-1SSI - 140153 Italian 170 Kbytes pdf- Modulo d039interfaccia seriale XI/ON, SSI - EATON - XN-1SSI - 140153
