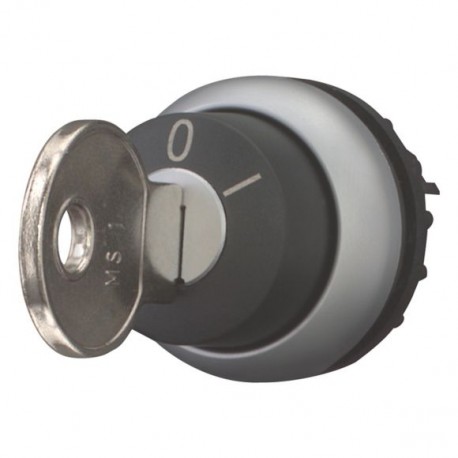

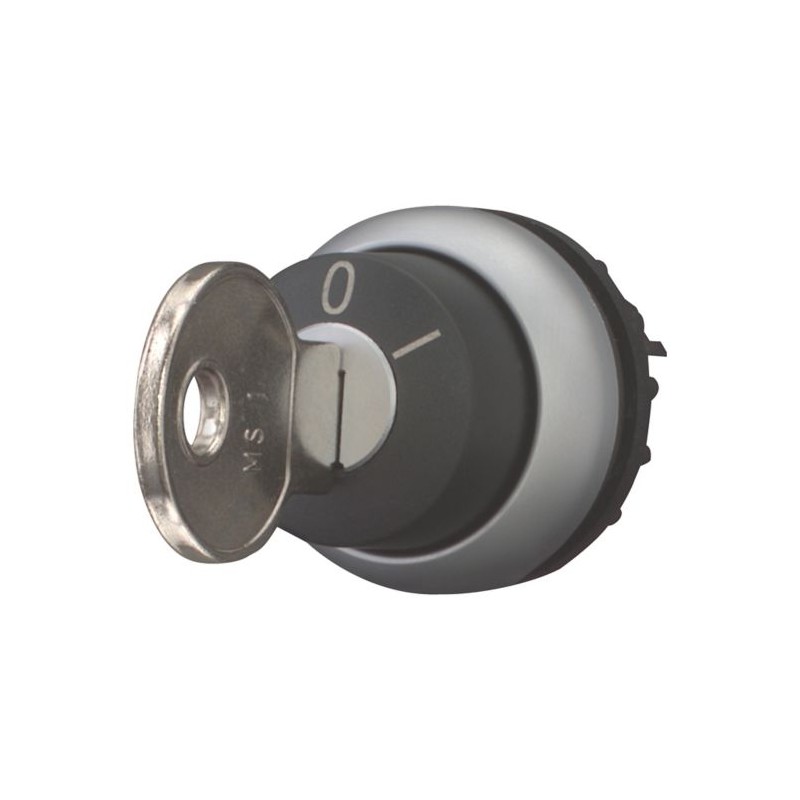

M22-WRS-A1 229092 Y7-229092 EATON ELECTRIC Schlüsseltaste, 2 Stellungen, rastend Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22-WRS-A1 229092 Y7-229092 EATON ELECTRIC Schlüsseltaste, 2 Stellungen, rastend

M22-WRS-A1

229092

Y7-229092

EATON-MOELLER

5

Schlüsseltaste, 2 Stellungen, rastend

M22-WRS-A1-KARTON

Eaton Moeller® series M22 Schlüsseltaste, rastend, 2 Stellungen, Schlüssel abziehbar: 0, Frontring Titan

Schlüsselbetätiger, Lieferprogramm: RMQ-Titan, Einzelgerät, Bauform: Schlüsselbetätigung, gewartet, Nicht für Schließanlagen geeignet, 2 Positionen, Schutzart: IP66, Blende: Titan, Anschluss an SmartWire-DT: ja, mit SWD-RMQ-Anschlüssen, Frontabmessungen: 29,7, Anleitung: Halter-/Federrückstellungsfunktion, mit Codierteilen wechselbar M22-XC-Y, Schlüsselabzug konvertierbar mit Codieradaptern M22-XC-..., Mit 1 Schlüssel, Normen: IEC/EN 60947, VDE 0660, Schutzart: IP66

Mehr Infos


Niederspannungsschaltgeräte > Frontelement für Wahlschalter

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $205.27
Stückpreis: $41.05
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series M22 Schlüsseltaste
Katalognummer
229092
Produkt Länge/Tiefe
70 mm
Produkthöhe
30 mm
Produktbreite
30 mm
Produktgewicht
0.031 kg
Einhaltung(en)
CE-Kennzeichnung
Zertifikat(e)
EN 60947-5
IEC 60947-5
UL 508
CSA Std. C22.2 No. 14-05
CSA Std. C22.2 No. 94-91
VDE
IEC/EN 60947-5
CE
CSA File No.: 012528
IEC/EN 60947
CSA-C22.2 No. 94-91
UL Category Control No.: NKCR
CSA
CSA Class No.: 3211-03
UL File No.: E29184
UL
VDE 0660
CSA-C22.2 No. 14-05
DNV
GL
LR
EAN
4015082290924
Modellcode
M22-WRS-A1

Merkmale und Funktionen

F-Ring.frb
Titan
Frontringmat.
Kunststoff
Design
Schlüsselbedienung
klassisch
Ausstattung:
Frontring
Funktionen
Rast-/Tastfunktion, austauschbar mit Codierteilen M22-XC-Y

Allgemein

Zubehör
1 Schlüssel im Lieferumfang enthalten.
Schutzart
NEMA 4 X, 13
Schutzart, Vorderseite
IP66
Lebensdauer, mechanisch
100.000 Schaltvorgänge
Öffnungsdurchmesser
22.5 mm
Betriebsfrequenz
100 Schaltvorgänge/h
Größe
Frontdurchmesser: 29,7 mm
Schaltwinkel
60 °
Typ
Schlüsseltaster
Typ
Schlüsseltaster

Umgebungsbedingungen, Mechanik

Einbaulage
beliebig
Schockfestigkeit
mechanisch, Gemäß IEC/EN 60068-2-27,
30 g, mechanisch, Gemäß IEC/EN 60068-2-27, Sinusstoß 11 ms

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78

Kommunikation

Anbindung an SmartWire-DT
Ja
Mit SWD-RMQ-Anschaltungen

Betätigungselement

Farbe des Auslösers
Schwarz
Stellgliedfunktion
Schaltfunktion verrastend
Schlüssel in Stellung 0 abziehbar
Rastend
Stellgliedtyp
Schlüssel
Anzahl der Schaltstellungen
2

Ansprechpartner

Kraft für Zwangsöffnung - min
0 N

Bauartnachweis

Verlustleistungskapazität Pdiss
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Nicht anwendbar.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

ETIM for 229092 Niederspannungsschaltgeräte (EC000222)
Merkmal Wert
Anzahl der Schaltstellungen (EF000231) 2
Ausführung des Betätigungselements (EF006976) Schlüssel
Geeignet für Beleuchtung (EF001142) Nein
Farbe des Betätigungselements (EF007167) schwarz
Farbe der Leuchtmelderkalotte (EF007165) sonstige
Bauform der Linse (EF006253) rund
Lochdurchmesser (EF000079) 22.5 mm
Breite der Öffnung (EF004565) 0 mm
Höhe der Öffnung (EF004778) 0 mm
Schaltfunktion verrastend (EF007447) Ja
Tastend (EF001407) Nein
Mit Frontring (EF006014) Ja
Werkstoff des Frontrings (EF005972) Kunststoff
Farbe Frontring (EF002429) Titan
Schutzart (IP), frontseitig (EF003118) IP66
Schutzart (NEMA) (EF011959) 4X, 13
