> EATON - MOELLER>Auxiliares de controle e sinalização >M22-WRS-A1 229092 Y7-229092 ELECTRIC M22-WRS-A1Q seletor de chave 2 posições, bloqueando
ANUNCIAR
Produto anterior Próximo produto

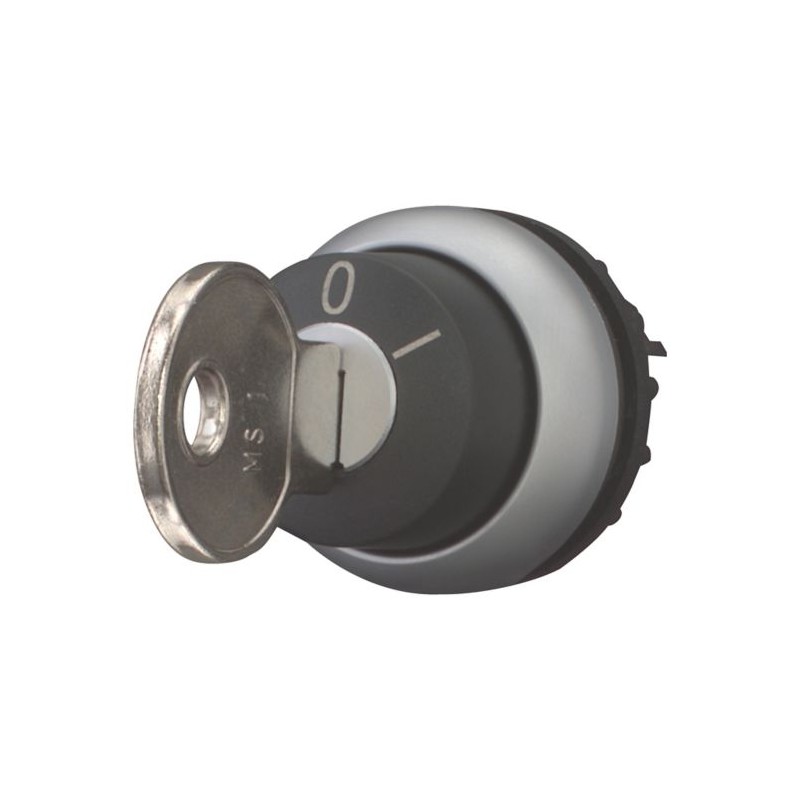

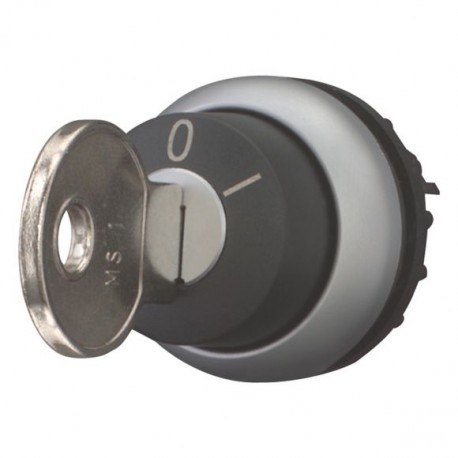

M22-WRS-A1 229092 Y7-229092 EATON ELECTRIC M22-WRS-A1Q seletor de chave 2 posições, bloqueando Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22-WRS-A1 229092 Y7-229092 EATON ELECTRIC M22-WRS-A1Q seletor de chave 2 posições, bloqueando

M22-WRS-A1

229092

Y7-229092

EATON-MOELLER

5

M22-WRS-A1Q seletor de chave 2 posições, bloqueando

Chave Seletor Intertravamento 2 Posições Chave MS1 Anel Titânio

Eaton Moeller® series M22 Key-operated actuator, maintained, 2 positions, Key withdrawable: 0, Bezel: titanium

Atuador com chave, Gama de produtos: RMQ-Titan, Unidade única, Design: Operado por chave, mantido, Não adequado para sistemas de chave mestra, 2 posições, Grau de proteção: IP66, Bisel: titânio, Conexão SmartWire-DT: sim, com conexões SWD-RMQ, Dimensões frontais: 29,7, Instruções: Função de fixação/retorno por mola, pode ser alterada com peças de codificação M22-XC-Y, Extração de chave conversível com adaptadores de codificação M22-XC-..., Com 1 chave, Padrões: IEC/EN 60947, VDE 0660, Grau de proteção: IP66

Mais detalhes


Aparelhos elétricos de baixa tensão > Elemento frontal para interruptor seletor

Auxiliares de controle e sinalização

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $175.61
Preço unitário: $35.12
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

geralmente comprados juntos

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series M22 Key-operated actuator
Catalog Number
229092
EAN
4015082290924
Product Length/Depth
70 mm
Product Height
30 mm
Product Width
30 mm
Product Weight
0.031 kg
Compliances
CE Marked
Certifications
EN 60947-5
IEC 60947-5
UL 508
CSA Std. C22.2 No. 14-05
CSA Std. C22.2 No. 94-91
VDE
IEC/EN 60947-5
CE
CSA File No.: 012528
IEC/EN 60947
CSA-C22.2 No. 94-91
UL Category Control No.: NKCR
CSA
CSA Class No.: 3211-03
UL File No.: E29184
UL
VDE 0660
CSA-C22.2 No. 14-05
DNV
GL
LR
Model Code
M22-WRS-A1

Especificações do produto

Type
Key-operated button
Accessories
1 key included with supplied equipment.
Actuator color
Black
Actuator function
Switching function latching
Key withdrawable in position 0
Maintained
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Fitted with:
Front ring
Operating frequency
100 Operations/h
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78
Connection to SmartWire-DT
Yes
With SWD-RMQ connections
Actuator type
Key
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Equipment heat dissipation, current-dependent Pvid
0 W
Force for positive opening - min
0 N
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Opening diameter
22.5 mm
Opening height
0 mm
Operating torque
0.5 Nm
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
Switching angle
60 °
Width opening
0 mm
Bezel color
Titanium
Shock resistance
Mechanical, According to IEC/EN 60068-2-27
30 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms
Bezel material
Plastic
Design
Key operated
Classical
Mounting position
As required
Degree of protection
NEMA 4X, 13
Degree of protection (front side)
IP66
Functions
Stay-put/spring-return function, can be changed with coding parts M22-XC-Y
Indicator color
Other
Lens type
Round
Lifespan, mechanical
100,000 Operations
Number of switch positions
2
Size
Front diameter: 29.7 mm
Product category
RMQ-Titan

ETIM for 229092 Componentes industriais para Baixa Tensão (EC000222)
Característica Valor
Número de posições do interruptor (EF000231) 2
Tipo de elemento de controlo (EF006976) Chave
Adequado para iluminação (EF001142) Não
Cor do elemento de atuação (EF007167) Preto
Cor da tampa da luz indicadora (EF007165) Outro
Forma de lente (EF006253) Redondo
Diâmetro do furo (intervalo) (EF000079) 22.5 mm
Largura da abertura (EF004565) 0 mm
Altura da abertura (EF004778) 0 mm
Função de comutação de encaixe (EF007447) Sim
Retorno por mola/tátil (EF001407) Não
Com anel frontal (EF006014) Sim
Material do anel frontal (EF005972) Plástico
Cor do anel frontal (EF002429) Titânio
Grau de proteção (IP), frente (EF003118) IP66
Grau de proteção (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-WRS-A1 Y7-229092 229092 EN_289241.pdf 3 Mbytes M22-WRS-A1 Y7-229092 229092 EN_289241.pdf
