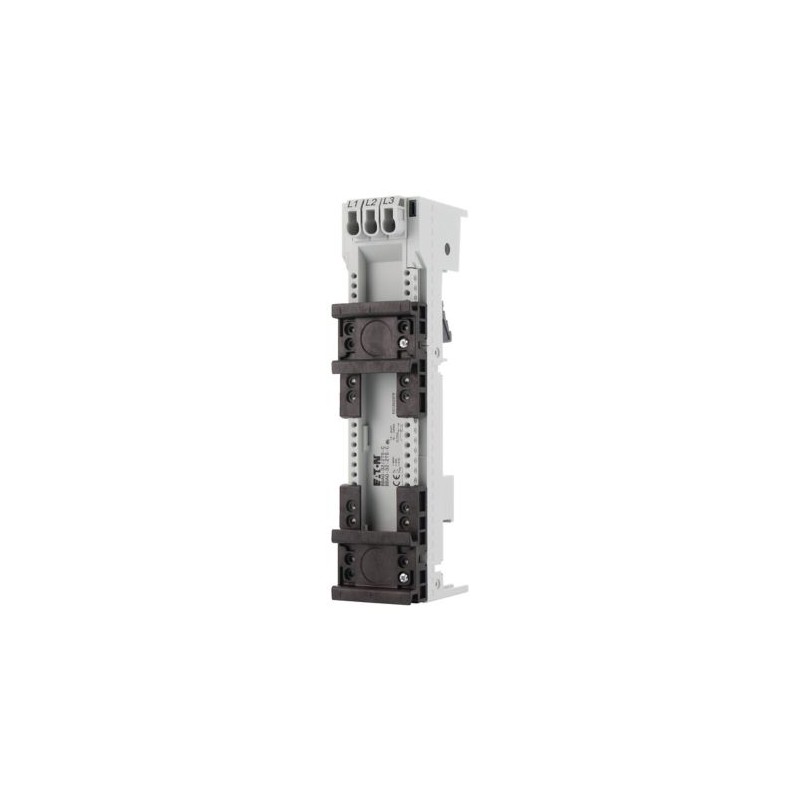

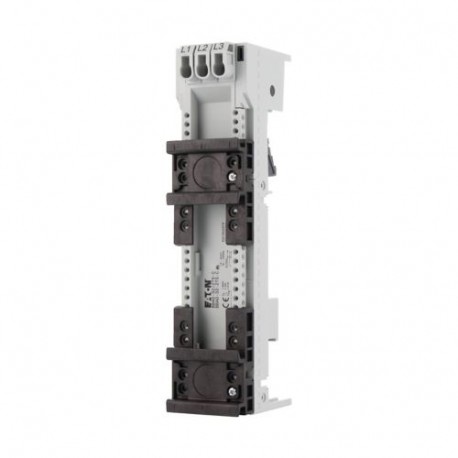

BBA0-32/2TS-C 116708 Y7-116708 EATON ELECTRIC Sammelschienenadapter, 45 mm, 32 A, 2TS-C Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

BBA0-32/2TS-C 116708 Y7-116708 EATON ELECTRIC Sammelschienenadapter, 45 mm, 32 A, 2TS-C

BBA0-32/2TS-C

116708

Y7-116708

EATON-MOELLER

4

Sammelschienenadapter, 45 mm, 32 A, 2TS-C

BBA0-32/2TS-C

Eaton Moeller® series BBA - Sammelschienenadapter, 45 mm, 32 A, DIN-Hutschiene: 2 BBA0-32/2TS-C

45mm Sammelschienenadapter für 60mm Stromschienensystem, zwei Tragschienen, universell einsetzbar für 1-, 2-, 3-phasige Anwendungen, Tragschienen im 1,25 mm Raster verfahrbar, für Kabelquerschnitte, Rundkabel bis 6mm², Bemessungsbetriebsstrom: 32A

Mehr Infos


Niederspannungsschaltgeräte > Sammelschienen-Adapter

Leistungsschalter PKZ

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $160.78
Stückpreis: $40.19
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series BBA Zubehör Sammelschienen-Adapter
Katalognummer
116708
Produkt Länge/Tiefe
200 mm
Produkthöhe
73 mm
Produktbreite
45 mm
Produktgewicht
0.269 kg
Zertifikat(e)
UL 508
CSA-C22.2 No. 14
CE
UL 508A
UL Category Control No.: NMTR; NMTR7
IEC60439-1
UL File No.: E300273
UL
Certified by UL for use in Canada
EAN
4015081164530
Modellcode
BBA0-32/2TS-C

Delivery program

Typ
Nennstrom
32 A

Technical data - electrical

Nennspannung (UL/CSA 13)
600 V AC, UL/CSA
Nennspannung bei AC
690 V
Bemessungsbetriebsstrom (Ie)
32 A
Elektrische Anschlussart
Federzuganschluss

Technical data - mechanical

Tragschienenbestückung
2 Tragschienen
Schienenbreite
35 mm
Anzahl DIN-Schienen
2
Schienenabstand
60 mm
Sammelschienenstärke – min
5 mm
Sammelschienenstär. max
10 mm
Adapterbreite
45 mm
Anschlusskapazität
1,5 - 6 mm², eindrähtig
1,5 - 6 mm², mehrdrähtig
1,5 - 6 mm², feindrähtig
1,5 - 6 mm², feindrähtig mit Aderendhülse
AWG 16 - 10
Abisolierlänge 13 - 14 mm

Design verification as per IEC/EN 61439 - technical data

Geräteverlustleistung, stromabhängig pvid
2.4 W
Statische Verlustleistung, stromunabhängig PVS
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
55 °C

Design verification as per IEC/EN 61439

10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Additional information

Besondere Merkmale
Anschlusskapazität: 6 mm² (AWG 10)

ETIM for 116708 Niederspannungsschaltgeräte (EC001531)
Merkmal Wert
Tragschienenbestückung (EF003700) 2 mounting rails
Ausführung des elektrischen Anschlusses (EF003961) Spring clamp connection
Bemessungsstrom In (EF008250) 32 A
Min. Stromschienendicke (EF006536) 5 mm
Max. Stromschienendicke (EF003702) 10 mm
Breite des Adapters (EF003703) 45 mm
Schienenbreite (EF003704) 35 mm
Schienenabstand (EF002638) 60 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
BBA0-32/2TS-C Y7-116708 116708 DE_103005.pdf 2 Mbytes BBA0-32/2TS-C Y7-116708 116708 DE_103005.pdf
