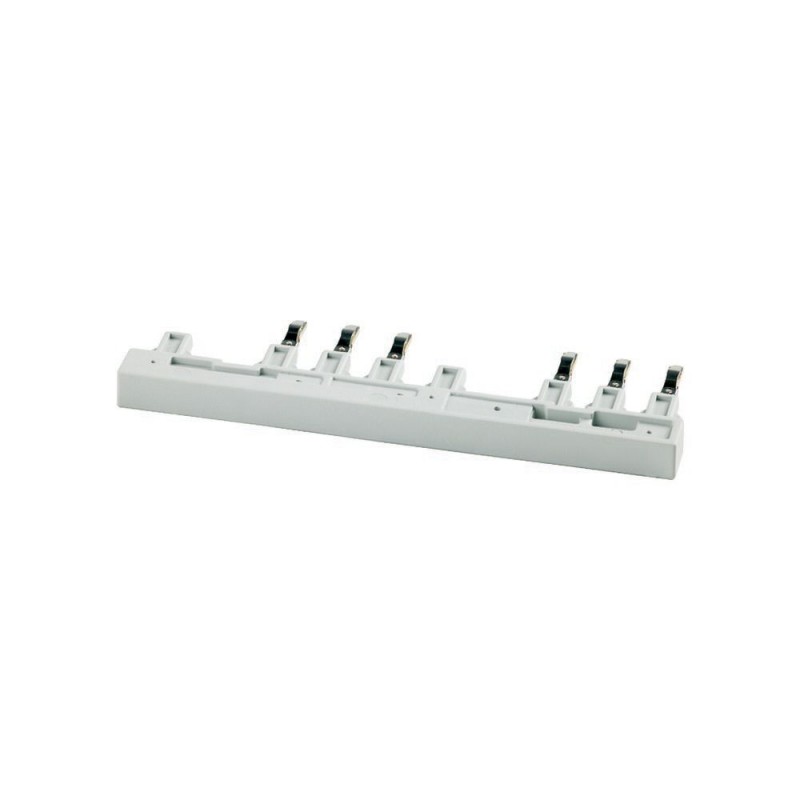

DILM12-XR 110099 Y7-110099 EATON ELECTRIC Reversierbrucke, für DILM7-M12 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DILM12-XR 110099 Y7-110099 EATON ELECTRIC Reversierbrucke, für DILM7-M12

DILM12-XR

110099

Y7-110099

EATON-MOELLER

20

Reversierbrucke, für DILM7-M12

DILM12-XR

Eaton Moeller® series DILM Reversierbrücke, für DILM7-M12 DILM12-XR

Steckbare Hauptstrom-Verdrahtungsbrücke für eine schnelle und einfache Montage

Mehr Infos


Niederspannungsschaltgeräte > Zubehör/Ersatzteile für Niederspannungs-Schalttechnik

Schütze bis 170A

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $119.85
Stückpreis: $5.99
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series DILM Reversierbrücke
Katalognummer
110099
Produkt Länge/Tiefe
90 mm
Produkthöhe
31 mm
Produktbreite
7 mm
Produktgewicht
0.013 kg
Einhaltung(en)
CE-Kennzeichnung
Zertifikat(e)
UL 508
EN 60947-4-1
CSA Std. C22.2 No. 14-05
IEC 60947-4-1
UL Category Control No.: NLRV
UL File No.: E36332
CSA Class No.: 3211-05
UL
CSA
CSA-C22.2 No. 14-05
CSA File No.: 012528
IEC/EN 60947-4-1
CE
EAN
4015081096657
Modellcode
DILM12-XR

Produktspezifikationen

Typ
Anschlusssystem SmartWire
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Verschmutzungsgrad
3
Benutzt mit
DILM7-DILM12
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V AC
Art des Zubehörs/Ersatzteils
Verbindungsbrücke
Umgebungsbetriebstemperatur – max
60 °C
Umgebungsbetriebstemperatur – min
-25 °C
Geräteverlustleistung, stromabhängig pvid
2.1 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0.7 W
Überspannungskategorie
III
Funktionen
Zum Anbringen von Wendestartern mit werkzeugloser Steckverbindung
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
22 A
Bemessungsbetriebsspannung (Ue) bei AC - max
415 V
Bemessungsbetriebsspannung (Ue) bei AC - min
230 V
Statische Verlustleistung, stromunabhängig PVS
0 W

ETIM for 110099 Niederspannungsschaltgeräte (EC002498)
Merkmal Wert
Art des Zubehörs/Ersatzteils (EF000215) Verbindungsbrücke
Zubehör (EF013236) Ja
Ersatzteil (EF013237) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILM12-XR Y7-110099 110099 ES_110099.pdf 744 Kbytes DILM12-XR Y7-110099 110099 ES_110099.pdf
