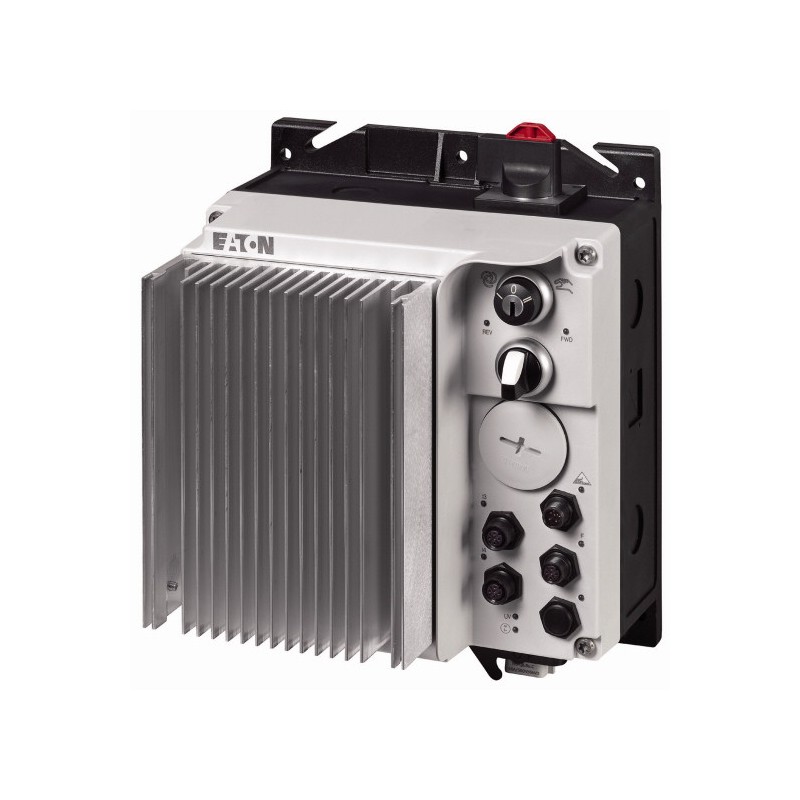

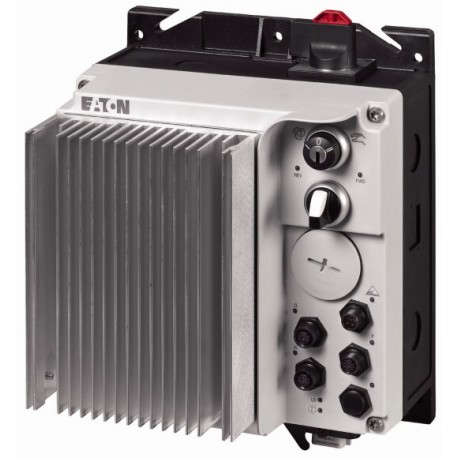

RASP-412AI1S0-C32RS1 150214 EATON ELECTRIC Drehzahlsteller, 400 V AC, 3-phasig, 4.3 A, Reparaturschalter, St..
RASP-412AI1S0-C32RS1
150214
EATON-MOELLER
Drehzahlsteller, 400 V AC, 3-phasig, 4.3 A, Reparaturschalter, Steuerspannung externe Bremse (50/60 Hz): 230/277 V AC, Bremswiderstand
Rapid Link 4.0; Frequenzumrichter; Bis zu 4,3 A; Mit manuellem Steuerschalter; Externe Bremsspannung 230 V AC; Mit Bremswiderstand
Drehzahlsteller, 4.3 A, 1.5 kW, 230/277 V AC, AS-Interface®, S-7.4 für 31 Teilnehmer, mit Reparaturschalter, mit Bremswiderstand
Reiheneinbau-/Aufbaugeräte > Drehzahlsteller
Rapid Link Starter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Bestseller
▲Mehr Infos
▲Drehzahlsteller, 4.3 A, 1.5 kW, 230/277 V AC, AS-Interface®, S-7.4 für 31 Teilnehmer, mit Reparaturschalter, mit Bremswiderstand
Drehzahlsteller, Beschreibung: integrierte Thermistorüberwachung PTC und Thermo-Click mit sicherer Trennung, 2 Sensor-Eingänge über M12-Buchsen (max. 150 mA) für Schnellstopp und verriegelten Handbetrieb, optional: 4 Sensor-Eingänge mit M12-Y-Adapter für Umschaltung auf Schleichdrehzahl, Anschluss der Versorgungsspannung über Adapterleitung an Rund- oder Flachleitungsabgang, Diagnose und Reset am Gerät und über AS-Interface, mit Schlüsselschalter AUTO - OFF/RESET - HAND, 3 Festdrehzahlen und 1 Potentiometer-Drehzahl, von U/f- auf Drehzahlsteuerung (Vektor) umschaltbar, mit Wahlschalter REV - OFF - FWD, optional: Schneller Halt bei Ausfall der externen 24 V, mit Reparaturschalter, Lüfter: ohne Lüfter, Bremswiderstand: mit Bremswiderstand, Bemessungsbetriebsspannung: Ue= 400 V AC, 3-phasig, 480 V AC, 3-phasig, Ausgangsspannung bei Ue: U2= 400 V AC, 3-phasig, Netzspannung (50/60Hz): ULN= 380 (-15%) - 480 (+10%) V, bei 150 % Überlast: Ie= 4.3 A, Steuerspannung externe Bremse (50/60 Hz): 230/277 V AC, Netzspannung (50/60Hz): ULN= 380 (-15%) - 480 (+10%) V, zugeordnete Motorleistung P Hinweis: bei 400 V, 50 Hz, 150 % Überlast: P= 1.5 kW, zugeordnete Motorleistung P Hinweis: bei 480 V, 60 Hz, 150 % Überlast: P= 2 HP, zugeordnete Motorleistung P Hinweis: für normale vierpolige, innen- und außenbelüftete Drehstrom-Asynchronmotoren mit 1500 min-1 bei 50 Hz bzw. 1800 min-1 bei 60 Hz, AS-Interface-Profil: S-7.4 für 31 Teilnehmer, Normen und Bestimmungen: IEC/EN 61800-5-1, UL 61800-5-1, Richtlinie 2011/65/EU (RoHS), CE-Zulassung, UL-Zulassung, Schutzart: IP65, NEMA12
Lieferprogramm
Dieser Artikel ist nur noch bis zum 30.06.2020 lieferbar und wird durch folgenden Artikel ersetzt: Y7-198564, RASP5-4202A31-512R100S1
Sortiment
Drehzahlsteller
Bemessungsbetriebsspannung [Ue]
400 V AC, 3-phasig
480 V AC, 3-phasig
480 V AC, 3-phasig
Ausgangsspannung bei Ue[U2]
0 - ULN
Netzspannung (50/60Hz) [ULN]
380 (-15%) - 480 (+10%) V
bei 150 % Überlast [Ie]
4.3 A
zugeordnete Motorleistung P
Hinweis
bei 400 V, 50 Hz
150 % Überlast [P]
1.5 kW
Hinweis
bei 480 V, 60 Hz
150 % Überlast [P]
2 HP
Hinweis
für normale vierpolige, innen- und außenbelüftete Drehstrom-Asynchronmotoren mit 1500 min-1bei 50 Hz bzw. 1800 min-1bei 60 Hz
Beschreibung
integrierte Thermistorüberwachung PTC und Thermo-Click mit sicherer Trennung
2 Sensor-Eingänge über M12-Buchsen (max. 150 mA) für Schnellstopp und verriegelten Handbetrieb
optional: 4 Sensor-Eingänge mit M12-Y-Adapter für Umschaltung auf Schleichdrehzahl
Anschluss der Versorgungsspannung über Adapterleitung an Rund- oder Flachleitungsabgang
Diagnose und Reset am Gerät und über AS-Interface
mit Schlüsselschalter AUTO - OFF/RESET - HAND
3 Festdrehzahlen und 1 Potentiometer-Drehzahl
von U/f- auf Drehzahlsteuerung (Vektor) umschaltbar
mit Wahlschalter REV - OFF - FWD
optional: Schneller Halt bei Ausfall der externen 24 V
2 Sensor-Eingänge über M12-Buchsen (max. 150 mA) für Schnellstopp und verriegelten Handbetrieb
optional: 4 Sensor-Eingänge mit M12-Y-Adapter für Umschaltung auf Schleichdrehzahl
Anschluss der Versorgungsspannung über Adapterleitung an Rund- oder Flachleitungsabgang
Diagnose und Reset am Gerät und über AS-Interface
mit Schlüsselschalter AUTO - OFF/RESET - HAND
3 Festdrehzahlen und 1 Potentiometer-Drehzahl
von U/f- auf Drehzahlsteuerung (Vektor) umschaltbar
mit Wahlschalter REV - OFF - FWD
optional: Schneller Halt bei Ausfall der externen 24 V
Steuerspannung externe Bremse (50/60 Hz)
230/277 V AC V
Schnittstelle/Feldbus (eingebaut)
AS-Interface®
AS-Interface-Profil
S-7.4 für 31 Teilnehmer
Reparaturschalter
mit Reparaturschalter
Bremswiderstand
mit Bremswiderstand
Hinweise
zur Ansteuerung von Motoren mit mechanischer Bremse
integrierter Brems-Chopper mit Bremswiderstand für dynamische Bremsvorgänge
integrierter Brems-Chopper mit Bremswiderstand für dynamische Bremsvorgänge
Technische Daten
Allgemeines
Normen und Bestimmungen
IEC/EN 61800-5-1
UL 61800-5-1
Richtlinie 2011/65/EU (RoHS)
CE-Zulassung
UL-Zulassung
UL 61800-5-1
Richtlinie 2011/65/EU (RoHS)
CE-Zulassung
UL-Zulassung
Klimafestigkeit [ρw]
< 95 %, nicht kondensierend
IEC/EN 50178 %
IEC/EN 50178 %
UmgebungstemperaturMin. Betriebsumgebungstemperatur
0 °C
UmgebungstemperaturMax. Betriebsumgebungstemperatur
+40 °C
Umgebungstemperatur
0 - +55 (mit Lüfter RASP-FAN-1)
UmgebungstemperaturLagerung [ϑ]
-30 - +70 °C
Überspannungskategorie
III
Bemessungsstoßspannungsfestigkeit [Uimp]
2 kV
FunkstörgradUmgebung (EMV)
2. Umgebung, Klasse C3
Funkstörgradmaximale Motorleitungslänge [I]
10 m
Schockfestigkeit
1000 Schocks pro Achse, Halbsinus 15 g/11ms
IEC/EN 60068-2-27 g
IEC/EN 60068-2-27 g
Vibration
Schwingungsfrequenz: 10 - 150 Hz
Amplitude 0,15 mm: 6 Hz
Übergangsfrequenz von Amplitude auf Beschleunigung: 57 Hz
IEC/EN 60068-2-6
Amplitude 0,15 mm: 6 Hz
Übergangsfrequenz von Amplitude auf Beschleunigung: 57 Hz
IEC/EN 60068-2-6
Einbaulage
Vertikal
Aufstellungshöhe
0 - 1000 m über NN
über 1000 m mit 1 % Leistungsreduzierung je 100 m
max. 2000 m m
über 1000 m mit 1 % Leistungsreduzierung je 100 m
max. 2000 m m
Schutzart
IP65
NEMA12
NEMA12
Hauptstromkreis
EinspeisungBemessungsbetriebsspannung [Ue]
400 V AC, 3-phasig
480 V AC, 3-phasig
480 V AC, 3-phasig
EinspeisungNetzspannung (50/60Hz) [ULN]
380 (-15%) - 480 (+10%) V
EinspeisungEingangsstrom (150 % Überlast) [ILN]
5.6 A
EinspeisungNetzform
Wechselspannung
mittelpunktgeerdetes Sternnetz (TN-S-Netz)
Phasengeerdete Wechselstromnetze sind nicht zulässig.
mittelpunktgeerdetes Sternnetz (TN-S-Netz)
Phasengeerdete Wechselstromnetze sind nicht zulässig.
EinspeisungNetzfrequenz [fLN]
50/60 Hz
EinspeisungFrequenzbereich [fLN]
47 - 66 Hz (± 0%) Hz
EinspeisungNetzeinschalthäufigkeit
maximal einmal alle 60 Sekunden
EinspeisungNetzstromverzerrung [THD]
> 120 %
Einspeisungbedingter Kurzschlussstrom [Iq]
< 5 kA
EinspeisungKurzschluss-Schutz für Ausgangskreise, extern
Zuordnungsart 1 über die Einspeisung des Energiebusses
LeistungsteilFunktion
Frequenzumrichter mit Gleichspannungszwischenkreis und IGBT-Wechselrichter
LeistungsteilEinschaltverzögerung [tON]
30 - 50 ms
LeistungsteilAusschaltverzögerung [tOFF]
15 - 35 ms
LeistungsteilÜberlaststrom (150 % Überlast) [IL]
6.5 A
LeistungsteilHinweis zum Überlaststrom
bei 40 °C
LeistungsteilHinweis zum max. Anlaufstrom
für 2 Sekunden
bei 40 °C
bei 40 °C
LeistungsteilAusgangsspannung bei Ue[U2]
0 - ULN
LeistungsteilAusgangsfrequenz [f2]
0 - 50/60 (max. 320) Hz
LeistungsteilSchaltfrequenz [fPWM]
6
einstellbar 1,5 - 16 kHz
einstellbar 1,5 - 16 kHz
LeistungsteilBetriebsmodus
linear, parametrierbar
LeistungsteilFrequenzauflösung (Sollwert) [Δf]
0.01 Hz
LeistungsteilBemessungsbetriebsstrombei 150 % Überlast [Ie]
4.3 A
LeistungsteilHinweis
Bemessungsbetriebsstrom bei einer Schaltfrequenz von 6 kHz und einer Umgebungstemperatur von +40 °C
LeistungsteilMotorstrombegrenzung [I]
0,86 - 8,6
einstellbar A
einstellbar A
LeistungsteilWirkungsgrad [η]
0.96 %
Leistungsteilmaximaler Ableitstrom zur Erde (PE) ohne Motor [IPE]
3.5 mA
LeistungsteilLüfter
geräteintern, temperaturgesteuert
optional RASP-FAN-S1 auf Kühlkörper, temperaturgesteuert
optional RASP-FAN-S1 auf Kühlkörper, temperaturgesteuert
LeistungsteilAusstattung
mit Reparaturschalter
ohne Lüfter
mit Bremswiderstand
ohne Lüfter
mit Bremswiderstand
MotorabgangHinweis
für normale vierpolige, innen- und außenbelüftete Drehstrom-Asynchronmotoren mit 1500 min-1bei 50 Hz bzw. 1800 min-1bei 60 Hz
MotorabgangHinweis
bei 400 V, 50 Hz
Motorabgang150 % Überlast [P]
1.5 kW
MotorabgangHinweis
bei 480 V, 60 Hz
Motorabgang150 % Überlast [P]
2 HP
MotorabgangAnsteuerung für externe MotorbremseBremsspannung [U]
230/277 V AC -15% / +10% V
MotorabgangAnsteuerung für externe MotorbremseBremsstrom [I]
≤ 0,6 A
(max. 6 A für 120 ms) A
(max. 6 A für 120 ms) A
MotorabgangBremsfunktionBremsmoment [%]
≦ 30 I/Ie
MotorabgangBremsfunktionEinschaltschwelle für den Bremstransistor [UDC]
765 V DC V
MotorabgangBremsfunktionGleichstrombremsung [%]
≦ 100, einstellbar I/Ie
Steuerteil
externe Steuerspannung [Uc]
24 V DC - 15 % / + 20 % über AS-Interface®-Stecker V
Schnittstelle/Feldbus (eingebaut)
AS-Interface®
AS-Interface®
maximale Gesamtstromaufnahme aus AS-Interface®-Netzteil (30 V-): 250 mA
Spezifikation: S-7.4
Anzahl Slave-Adressen: 31
Spezifikation: S-7.4
Anzahl Slave-Adressen: 31
Daten für Bauartnachweis nach IEC/EN 61439
Min. Betriebsumgebungstemperatur
0 °C
Max. Betriebsumgebungstemperatur
+40 °C
Technische Daten nach ETIM 7.0
Reiheneinbau-/Aufbaugeräte (EG000062) / Drehzahlsteller (EC000256)
Elektro-, Automatisierungs- und Prozessleittechnik / Elektroinstallationsanlage, -gerät / Modulares Reiheneinbaugerät für Stromkreisverteiler / Drehzahlsteller ([email protected] [ACN359011])
Montageart
Aufputz
Farbe
grau
RAL-Nummer
0
Nennstrom
4.3 A
Ausgangsspannung
0 - 400 V
Anzahl der Phasen
3
Leistungsregelung stufenlos
ja
Anzahl der Stufen
0
Basiselement ohne Abdeckung
ja
Bedienungsart
Schlüssel
Beleuchtung
ohne
Schaltkontakt
nein
Mit Temperatursensor
ja
Höhe
270 mm
Breite
220 mm
Tiefe
195 mm
Schutzart (IP)
IP65
Abmessungen
