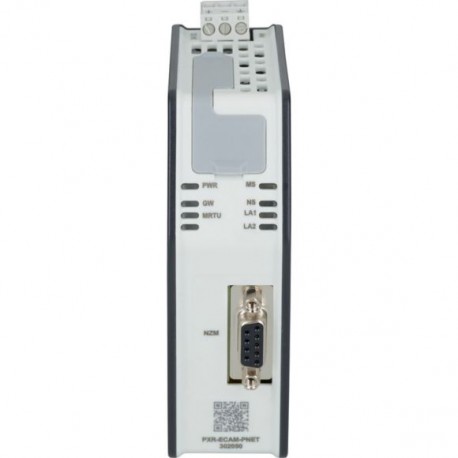

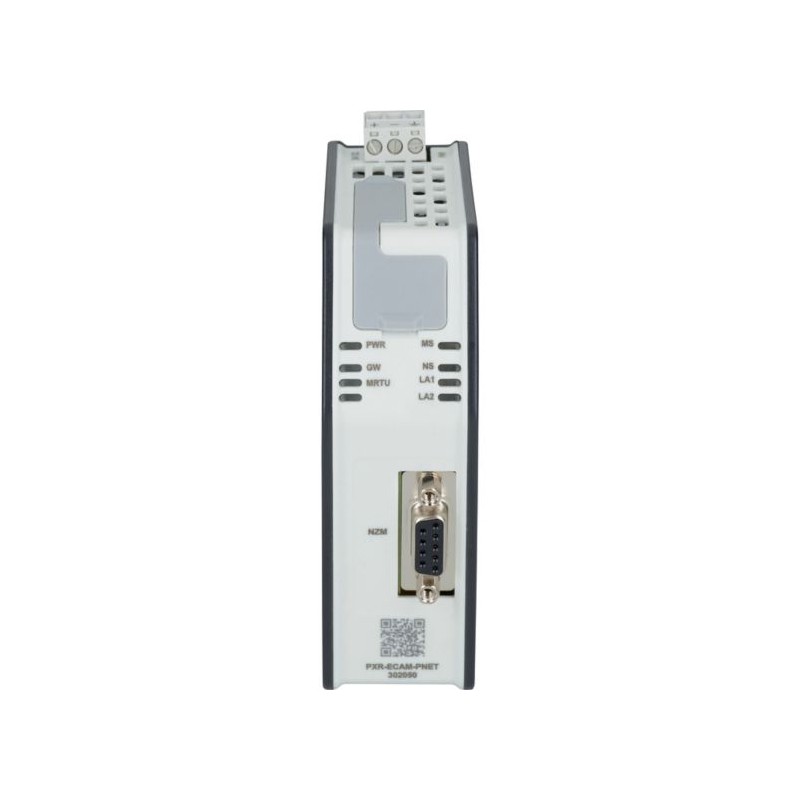

PXR-ECAM-PNET 302050 Y7-302050 EATON ELECTRIC Kommunikationsmodul, RJ45, ProfiNet
PXR-ECAM-PNET
302050
Y7-302050
EATON-MOELLER
Kommunikationsmodul, RJ45, ProfiNet
Leistungsschalter NZM
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Bestseller
▲Mehr Infos
▲Kommunikationsmodul, RJ45, ProfiNet
Optionales Zubehör für Leistungsschalter der Serie NZM. Bietet ein umfassendes Portfolio an Anwendungen für den weltweiten Einsatz. Dank der modularen Funktionsgruppen ist die Installation immer flexibel und einfach. Hinweise: Kommunikationsadaptermodule - Für Feldbusanbindung. Modul für NZM. Zur Anbindung an Profinet IO. Kann nicht mit dem elektronischen Auslöser PXR10 NZM-AX verwendet werden.
Allgemeine Spezifikationen
Produktname
Eaton Moeller Serie NZM elektronisches Zubehör
Artikel-Nr.
PXR-ECAM-PNET
Ean
9010238154803
Produktlänge/-tiefe
123 Millimeter
Produkthöhe
101 Millimeter
Produktbreite
35 Millimeter
Produktgewicht
0,155 Kilogramm
Konformitäten
RoHS-konform
Iec
Iec
Handelsname des Produkts
NZM
Produkttyp
Zubehör
Produkt-Untertyp
Elektronisches Zubehör
Weltweit marktfähig
Ja
Lieferprogramm
Typ
Kommunikationsmodul
Zubehör-/Ersatzteiltyp
Kommunikationsmodul
Kommunikations- und Messfunktion
Zubehör
Kommunikations- und Messfunktion
Zubehör
Besonderheiten
Zur Feldbusanbindung an NZM-Leistungsschalter. Das Modul wird extern in der Nähe des Leistungsschalters montiert. Zur Anbindung an Profinet IO. Kann nicht mit der elektronischen Auslösung PXR10 NZM-AX verwendet werden.
Rahmen
NZM... 2(3)(4)-MX(VX)(PX)(PMX)...
Verwendet mit
NZM2(3)(4)(-4)-VX(MX)(PX)(PMX)
Technische Daten - Elektrik
Stromversorgung
9 - 30 V DC
Stromverbrauch
4,5 W
Technische Daten - Kommunikation
Feldbus-Typ
RJ45 Ethernet-Kabel Cat6
Schnittstellentyp (Feldbus)
Profinet-IO
Teilnehmertyp
Sklave
Technische Daten - Mechanisch
Verbindungstyp
Vorverdrahtete Verbindung (Kommunikation, NZM-Verbindung)
Mit Schraubenverbindung
Mit Schraubenverbindung
Besonderheiten
Zur Feldbusanbindung an NZM-Leistungsschalter. Das Modul wird extern in der Nähe des Leistungsschalters montiert. Zur Anbindung an Profinet IO. Kann nicht mit der elektronischen Auslösung PXR10 NZM-AX verwendet werden.
Technische Daten - Mechanik - Klemmen
Klemmenkapazität (Litzenkabel)
0,5 mm² - 2,5 mm² (1x) am Versorgungsanschluss (unisolierte Aderendhülse nach DIN46224 / 1)
0,5 mm² - 2,5 mm² (1x) am Versorgungsanschluss (isolierte Aderendhülse nach DIN46228 / 4)
0,5 mm² - 2,5 mm² (1x)
20 - 14 AWG (1x) am Versorgungsanschluss
0,5 mm² - 2,5 mm² (1x) am Versorgungsanschluss (isolierte Aderendhülse nach DIN46228 / 4)
0,5 mm² - 2,5 mm² (1x)
20 - 14 AWG (1x) am Versorgungsanschluss
Klemmenkapazität (Massivkabel)
0,5 mm² - 2,5 mm² (1x)
Bauartnachweis nach IEC/EN 61439 - Technische Daten
Umgebungstemperatur - min
-20 °C
Umgebungstemperatur - max
50 °C
Umgebungstemperatur - min
-40 °C
Umgebungstemperatur - max
85 °C
Konstruktionsprüfung nach IEC/EN 61439
10.2.2 Korrosionsbeständigkeit
Erfüllt die Anforderungen des Produktstandards.
10.2.3.1 Überprüfung der thermischen Stabilität von Gehäusen
Erfüllt die Anforderungen des Produktstandards.
10.2.3.2 Überprüfung der Beständigkeit von Isoliermaterialien gegenüber normaler Hitze
Erfüllt die Anforderungen des Produktstandards.
10.2.3.3 Widerstehen. von insul. mat. gegen anormale Hitze/Feuer durch interne elektr. Effekte
Erfüllt die Anforderungen des Produktstandards.
10.2.4 Beständigkeit gegen ultraviolette (UV) Strahlung
Erfüllt die Anforderungen des Produktstandards.
10.2.5 Heben
Gilt nicht, da die gesamte Schaltanlage ausgewertet werden muss.
10.2.6 Mechanische Wirkung
Gilt nicht, da die gesamte Schaltanlage ausgewertet werden muss.
10.2.7 Inschriften
Erfüllt die Anforderungen des Produktstandards.
10.3 Schutzart von Baugruppen
Gilt nicht, da die gesamte Schaltanlage ausgewertet werden muss.
10.4 Abstände und Kriechabstände
Erfüllt die Anforderungen des Produktstandards.
10.5 Schutz vor Stromschlag
Gilt nicht, da die gesamte Schaltanlage ausgewertet werden muss.
10.6 Einbau von Schaltgeräten und Komponenten
Gilt nicht, da die gesamte Schaltanlage ausgewertet werden muss.
10.7 Interne elektrische Schaltungen und Anschlüsse
Ist die Verantwortung des Plattenbauers.
10.8 Anschlüsse für externe Leiter
Ist die Verantwortung des Plattenbauers.
10.9.2 Elektrische Leistungsfrequenz
Ist die Verantwortung des Plattenbauers.
10.9.3 Impuls widerstand Spannung
Ist die Verantwortung des Plattenbauers.
10.9.4 Prüfung von Gehäusen aus Isoliermaterial
Ist die Verantwortung des Plattenbauers.
10.10 Temperaturanstieg
Der Plattenbauer ist für die Berechnung des Temperaturanstiegs verantwortlich. Eaton liefert Wärmeableitungsdaten für die Geräte.
10.11 Kurzschlussbewertung
Ist die Verantwortung des Plattenbauers. Die Spezifikationen für die Schaltanlage sind zu beachten.
10.12 Elektromagnetische Verträglichkeit
Ist die Verantwortung des Plattenbauers. Die Spezifikationen für die Schaltanlage sind zu beachten.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, sofern die Informationen in der Gebrauchsanweisung (IL) eingehalten werden.
Technische Daten ETIM 8.0
Niederspannungs-Industriekomponenten (EG000017) / Zubehör/Ersatzteile für Niederspannungsschalttechnik (EC002498)
Elektrotechnik, Automatisierung, Prozessleittechnik / Niederspannungsschalttechnik / Komponente für Niederspannungsschalttechnik / Komponente für Niederspannungsschalttechnik (Zubehör) ([email protected] [AKN570013])
Art des Zubehörs/Ersatzteils
Kommunikations- und Messfunktion
Zubehör
Ja
Ersatzteil
Nein
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| PXR-ECAM-PNET Y7-302050 302050 DE_302050.pdf | 109 Kbytes |
|
