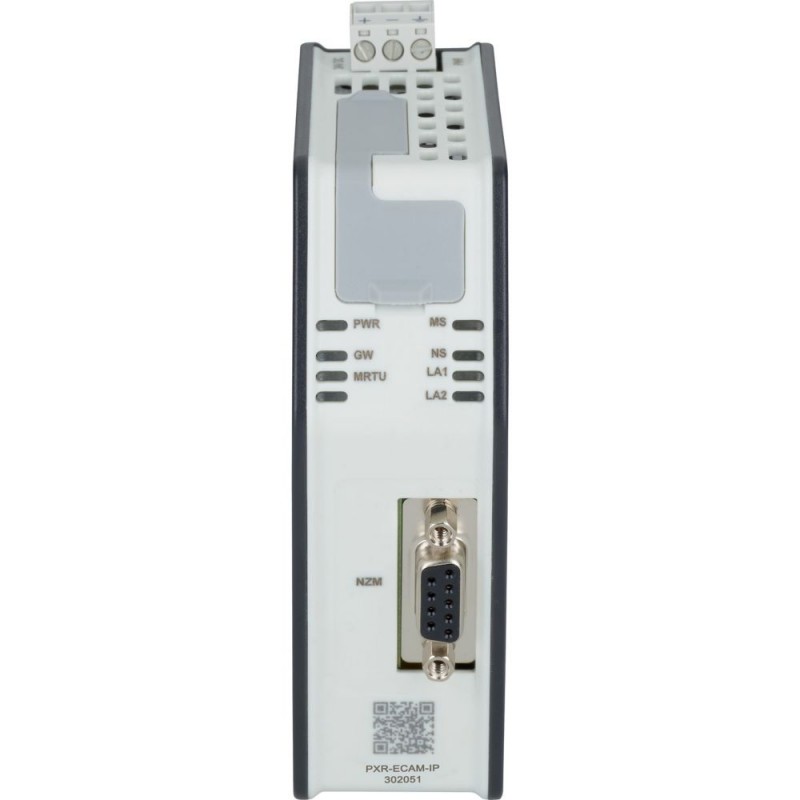

PXR-ECAM-IP 302051 Y7-302051 EATON ELECTRIC Kommunikationsmodul, RJ45, EIP Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PXR-ECAM-IP 302051 Y7-302051 EATON ELECTRIC Kommunikationsmodul, RJ45, EIP

PXR-ECAM-IP

302051

Y7-302051

EATON-MOELLER

Kommunikationsmodul, RJ45, EIP

Optionales Zubehör für Leistungsschalter der Serie NZM. Bietet ein umfassendes Portfolio an Anwendungen für den weltweiten Einsatz. Dank der modularen Funktionsgruppen ist die Installation immer flexibel und einfach. Hinweise: Kommunikationsadaptermodule - Für Feldbusanbindung. Modul für NZM. Zum Anschluss an Ethernet-I/P. Kann nicht mit dem elektronischen Auslöser PXR10 NZM-AX verwendet werden.

Mehr Infos


Niederspannungsschaltgeräte > Zubehör/Ersatzteile für Niederspannungs-Schalttechnik

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $811.36
Stückpreis: $811.36
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Kommunikationsmodul, RJ45, EIP
Optionales Zubehör für Leistungsschalter der Serie NZM. Bietet ein umfassendes Portfolio an Anwendungen für den weltweiten Einsatz. Dank der modularen Funktionsgruppen ist die Installation immer flexibel und einfach. Hinweise: Kommunikationsadaptermodule - Für Feldbusanbindung. Modul für NZM. Zum Anschluss an Ethernet-I/P. Kann nicht mit dem elektronischen Auslöser PXR10 NZM-AX verwendet werden.

Allgemeine Spezifikationen
Produktname
Eaton Moeller Serie NZM elektronisches Zubehör
Artikel-Nr.
PXR-ECAM-IP
Ean
9010238154810
Produktlänge/-tiefe
123 Millimeter
Produkthöhe
101 Millimeter
Produktbreite
35 Millimeter
Produktgewicht
0,155 Kilogramm
Konformitäten
RoHS-konform
Iec
Handelsname des Produkts
NZM
Produkttyp
Zubehör
Produkt-Untertyp
Elektronisches Zubehör
Weltweit marktfähig
Ja
Lieferprogramm
Typ
Kommunikationsmodul
Zubehör-/Ersatzteiltyp
Kommunikations- und Messfunktion
Kommunikationsmodul
Zubehör
Besonderheiten
Zur Feldbusanbindung an NZM-Leistungsschalter. Das Modul wird extern in der Nähe des Leistungsschalters montiert. Für den Anschluss an Ethernet-I/P.Kann nicht mit der elektronischen Auslösung PXR10 NZM-AX verwendet werden.
Rahmen
NZM... 2(3)(4)-MX(VX)(PX)(PMX)...
Verwendet mit
NZM2(3)(4)(-4)-VX(MX)(PX)(PMX)
Technische Daten - Elektrik
Stromversorgung
9 - 30 V DC
Stromverbrauch
4,5 W
Technische Daten - Kommunikation
Feldbus-Typ
RJ45 Ethernet-Kabel Cat6
Schnittstellentyp (Feldbus)
Ethernet-I/P
Teilnehmertyp
Sklave
Technische Daten - Mechanisch
Verbindungstyp
Vorverdrahtete Verbindung (Kommunikation, NZM-Verbindung)
Mit Schraubenverbindung
Besonderheiten
Zur Feldbusanbindung an NZM-Leistungsschalter. Das Modul wird extern in der Nähe des Leistungsschalters montiert. Für den Anschluss an Ethernet-I/P.Kann nicht mit der elektronischen Auslösung PXR10 NZM-AX verwendet werden.
Technische Daten - Mechanik - Klemmen
Klemmenkapazität (Litzenkabel)
0,5 mm² - 2,5 mm² (1x) am Versorgungsanschluss (unisolierte Aderendhülse nach DIN46224 / 1)
0,5 mm² - 2,5 mm² (1x) am Versorgungsanschluss (isolierte Aderendhülse nach DIN46228 / 4)
0,5 mm² - 2,5 mm² (1x)
20 - 14 AWG (1x) am Versorgungsanschluss
Klemmenkapazität (Massivkabel)
0,5 mm² - 2,5 mm² (1x)
Bauartnachweis nach IEC/EN 61439 - Technische Daten
Umgebungstemperatur - min
-20 °C
Umgebungstemperatur - max
50 °C
Umgebungstemperatur - min
-40 °C
Umgebungstemperatur - max
85 °C
Konstruktionsprüfung nach IEC/EN 61439
10.2.2 Korrosionsbeständigkeit
Erfüllt die Anforderungen des Produktstandards.
10.2.3.1 Überprüfung der thermischen Stabilität von Gehäusen
Erfüllt die Anforderungen des Produktstandards.
10.2.3.2 Überprüfung der Beständigkeit von Isoliermaterialien gegenüber normaler Hitze
Erfüllt die Anforderungen des Produktstandards.
10.2.3.3 Widerstehen. von insul. mat. gegen anormale Hitze/Feuer durch interne elektr. Effekte
Erfüllt die Anforderungen des Produktstandards.
10.2.4 Beständigkeit gegen ultraviolette (UV) Strahlung
Erfüllt die Anforderungen des Produktstandards.
10.2.5 Heben
Gilt nicht, da die gesamte Schaltanlage ausgewertet werden muss.
10.2.6 Mechanische Wirkung
Gilt nicht, da die gesamte Schaltanlage ausgewertet werden muss.
10.2.7 Inschriften
Erfüllt die Anforderungen des Produktstandards.
10.3 Schutzart von Baugruppen
Gilt nicht, da die gesamte Schaltanlage ausgewertet werden muss.
10.4 Abstände und Kriechabstände
Erfüllt die Anforderungen des Produktstandards.
10.5 Schutz vor Stromschlag
Gilt nicht, da die gesamte Schaltanlage ausgewertet werden muss.
10.6 Einbau von Schaltgeräten und Komponenten
Gilt nicht, da die gesamte Schaltanlage ausgewertet werden muss.
10.7 Interne elektrische Schaltungen und Anschlüsse
Ist die Verantwortung des Plattenbauers.
10.8 Anschlüsse für externe Leiter
Ist die Verantwortung des Plattenbauers.
10.9.2 Elektrische Leistungsfrequenz
Ist die Verantwortung des Plattenbauers.
10.9.3 Impuls widerstand Spannung
Ist die Verantwortung des Plattenbauers.
10.9.4 Prüfung von Gehäusen aus Isoliermaterial
Ist die Verantwortung des Plattenbauers.
10.10 Temperaturanstieg
Der Plattenbauer ist für die Berechnung des Temperaturanstiegs verantwortlich. Eaton liefert Wärmeableitungsdaten für die Geräte.
10.11 Kurzschlussbewertung
Ist die Verantwortung des Plattenbauers. Die Spezifikationen für die Schaltanlage sind zu beachten.
10.12 Elektromagnetische Verträglichkeit
Ist die Verantwortung des Plattenbauers. Die Spezifikationen für die Schaltanlage sind zu beachten.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, sofern die Informationen in der Gebrauchsanweisung (IL) eingehalten werden.

Technische Daten ETIM 8.0

Niederspannungs-Industriekomponenten (EG000017) / Zubehör/Ersatzteile für Niederspannungsschalttechnik (EC002498)
Elektrotechnik, Automatisierung, Prozessleittechnik / Niederspannungsschalttechnik / Komponente für Niederspannungsschalttechnik / Komponente für Niederspannungsschalttechnik (Zubehör) ([email protected] [AKN570013])
Art des Zubehörs/Ersatzteils
Kommunikations- und Messfunktion
Zubehör
Ja
Ersatzteil
Nein

ETIM for 302051 Niederspannungsschaltgeräte (EC002498)
Merkmal Wert
Art des Zubehörs/Ersatzteils (EF000215) Kommunikation und Messfunktion
Zubehör (EF013236) Ja
Ersatzteil (EF013237) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
PXR-ECAM-IP Y7-302051 302051 DE_302051.pdf 109 Kbytes PXR-ECAM-IP Y7-302051 302051 DE_302051.pdf
