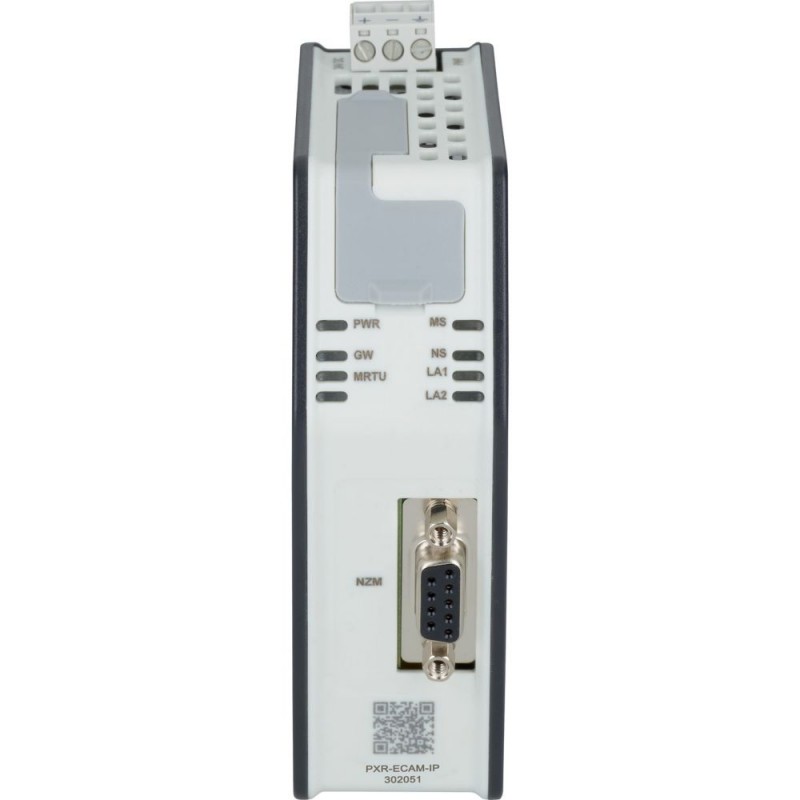

Nome do produto
Eaton Moeller Série NZM Acessório Eletrônico
Comprimento/profundidade do produto
123 milímetros
Largura do produto
35 milímetros
Conformidades
Compatível com RoHS
Iec
Nome comercial do produto
NZM
Tipo de produto
Acessórios
Subtipo de produto
Acessório eletrônico
Comercializável globalmente
sim
cara
Módulo de comunicação
Tipo de acessório/peça de reposição
Função de comunicação e medição
Módulo de comunicação
acessório
Características especiais
Para conexão de barramento de campo a disjuntores NZM. O módulo é montado externamente perto do interruptor. Para conexão Ethernet I/P.Não pode ser usado com o gatilho eletrônico PXR10 NZM-AX.
Moldura
NZM... 2(3)(4)-MX(VX)(PX)(PMX)...
Usado com
NZM2(3)(4)(-4)-VX(MX)(PX)(PMX)
Dados técnicos - Elétrica
fonte de alimentação
9 - 30 V CC
Dados técnicos - Comunicação
Tipo de barramento de campo
RJ45 Ethernet cabo Cat6
Tipo de interface (barramento de campo)
E/P Ethernet
Tipo de participante
escravo
Dados técnicos - Mecânica
Tipo de conexão
Conexão pré-cabeada (comunicação, conexão NZM)
Com conexão de parafuso
Características especiais
Para conexão de barramento de campo a disjuntores NZM. O módulo é montado externamente perto do interruptor. Para conexão Ethernet I/P.Não pode ser usado com o gatilho eletrônico PXR10 NZM-AX.
Dados técnicos - Mecânica - Terminais
Capacidade do terminal (cabo trançado)
0,5 mm² - 2,5 mm² (1x) na conexão de alimentação (virola não isolada conforme DIN46224 / 1)
0,5 mm² - 2,5 mm² (1x) na conexão de alimentação (virola isolada conforme DIN46228 / 4)
0,5 mm² - 2,5 mm² (1x)
20 - 14 AWG (1x) na conexão de alimentação
Capacidade do terminal (cabo sólido)
0,5 mm² - 2,5 mm² (1x)
Verificação de projeto de acordo com IEC/EN 61439 - dados técnicos
Temperatura ambiente de operação - min
-20 °C
Temperatura ambiente de operação - máx.
50 °C
Temperatura ambiente de armazenamento - min
-40 °C
Temperatura ambiente de armazenamento - máx.
85 °C
Verificação de design de acordo com iEC/EN 61439
10.2.2 Resistência à corrosão
Atende aos requisitos do padrão do produto.
10.2.3.1 Verificação da estabilidade térmica dos gabinetes
Atende aos requisitos do padrão do produto.
2.10.3.2 Verificação da resistência dos materiais isolantes ao calor normal
Atende aos requisitos do padrão do produto.
10.2.3.3 Resistir. de insulina. esteira. ao calor/fogo anormal por escolha interna. Efeitos
Atende aos requisitos do padrão do produto.
10.2.4 Resistência à radiação ultravioleta (UV)
Atende aos requisitos do padrão do produto.
Elevação 10.2.5
Não se aplica, pois todos os equipamentos de comutação precisam ser avaliados.
10.2.6 Impacto mecânico
Não se aplica, pois todos os equipamentos de comutação precisam ser avaliados.
10.2.7 Inscrições
Atende aos requisitos do padrão do produto.
10.3 Grau de proteção dos conjuntos
Não se aplica, pois todos os equipamentos de comutação precisam ser avaliados.
10.4 Distâncias de distâncias e crepes
Atende aos requisitos do padrão do produto.
10.5 Proteção elétrica de choque
Não se aplica, pois todos os equipamentos de comutação precisam ser avaliados.
10.6 Incorporação de dispositivos e componentes de comutação
Não se aplica, pois todos os equipamentos de comutação precisam ser avaliados.
10.7 Circuitos e conexões elétricas internas
É responsabilidade do construtor de painéis.
10.8 Conexões para condutores externos
É responsabilidade do construtor de painéis.
10.9.2 Resistência à frequência elétrica
É responsabilidade do construtor de painéis.
10.9.3 Tensão de suporte de impulso
É responsabilidade do construtor de painéis.
10.9.4 Prova de gabinetes feitos de material isolante
É responsabilidade do construtor de painéis.
10.10 Aumento de temperatura
O construtor do painel é responsável pelo cálculo do aumento de temperatura. Eaton fornecerá dados de dissipação de calor para os dispositivos.
10.11 Classificação de curto-circuito
É responsabilidade do construtor de painéis. As especificações da central de bordo devem ser observadas.
10.12 Compatibilidade eletromagnética
É responsabilidade do construtor de painéis. As especificações da central de bordo devem ser observadas.
10.13 Função mecânica
O dispositivo atende aos requisitos, desde que as informações do folheto de instrução (IL) sejam observadas.
