> EATON - MOELLER>Transformer >PSG60E24RM 172891 Y7-172891 ELECTRIC Stromversorgungsgerät, 1-phasig, 100-240VAC/24VDC, 2.5A
Vorheriges Produkt Nächstes Produkt

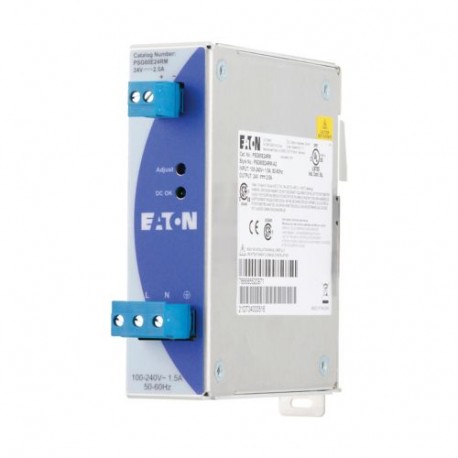

PSG60E24RM 172891 Y7-172891 EATON ELECTRIC Stromversorgungsgerät, 1-phasig, 100-240VAC/24VDC, 2.5A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PSG60E24RM 172891 Y7-172891 EATON ELECTRIC Stromversorgungsgerät, 1-phasig, 100-240VAC/24VDC, 2.5A

PSG60E24RM

172891

Y7-172891

EATON-MOELLER

Stromversorgungsgerät, 1-phasig, 100-240VAC/24VDC, 2.5A

PSG60E24RM

Eaton PSG Netzteil, 1-phasig, 100-240VAC/24VDC, 2.5A PSG60E24RM

Netzteil, Lieferprogramm: Netzteile PSG, Teilbereich: Netzteil, Beschreibung: Power Boost über 1,5-fachen Bemessungsbetriebsstrom für 5 s, PELV (EN 60204), SELV (EN 60950), Breite: 32 mm, Höhe: 121 mm, Tiefe: 125 mm, Einphasig, Eingangsspannungsbereich: 85 - 264 V AC, (120 - 375 V DC), Nenneingangsspannung: 100 - 240 V AC, 125 - 250 V DC, Bemessungsausgangsspannung: 24 V DC (± 2%), Bemessungsausgangsstrom: 2,5 A, Einstellbereich für die Ausgangsspannung: 24 - 28 V DC, Bemessungsausgangsleistung: 60 W, Schutzart: IP20, Wärmeableitung: 7,4 W

Mehr Infos


Niederspannungsschaltgeräte > Gleichstromversorgung

Transformer

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton PSG Netzteil
Katalognummer
172891
Produkt Länge/Tiefe
125 mm
Produkthöhe
121 mm
Produktbreite
32 mm
Produktgewicht
0.37 kg
Zertifikat(e)
Electrical equipment of machines: IEC60204-1 (Overvoltage category III)
2014/30/EU
EN 55011
Protection against electric shock: DIN 57100-410
Mains harmonics limitation: EN 601000-3-2
PELV (EN 60204)
ITE: EN 55022, EN 61000-3-2, EN 61000-3-3, EN 55024
2014/35/EU
EN 50178/IEC 62103
Class2: UL1310 and CSA-C22.2 No. 223
IEC/EN 61204-3
RoHS
Electrical Safety (of IT equipment) : SIQ to EN60950-1, UL/c-UL recognized to UL 60950-1, CSA-C22.2 No. 60950-1, CB scheme to IEC 60950-1
SELV (EN 60950)
UL 508
IEC-Einstufung
CSA Std. C22.2
EN Listed
EAC
EAN
4015081694792
Modellcode
PSG60E24RM

Merkmale und Funktionen

Elektrische Anschlussart
Schraubanschluss
Gehäusematerial
Aluminium
Merkmale
Stabilisiert
Geeignet für Reiheneinbau
Netzüberspannungsschutz (gegen interne Überspannung)
Kurzschlussfest
Ausgangsspannung geregelt
Ausstattung:
Nicht zugängliche interne Eingangssicherung (T3,15 AH/250 V) für Geräteschutz
Funktionen
Sekundäre Spannung, einstellbar
Transientenüberspannungsschutz (Varistor)
Anzahl der Phasen
1

Allgemein

Schutzart
NEMA 1
IP20
Umweltklasse
3K3 (Klimaklasse, nach EN 60721)
Montagemethode
Tragschienenmontage möglich
Verschmutzungsgrad
2
Produktkategorie
Stromversorgung
Anschlussart
Schraubanschlussklemme, steckbar
LED-Anzeige
Statusanzeige „DC OK“: Grüne LED
Leistgsaufnahme
184 VA
Bemessungsbetriebsstrom (Ie)
Max. 1,4 A bei 115 V AC
Max. 0,8 A bei 230 V AC

Umgebungsbedingungen, Mechanik

Schockfestigkeit
30 g (300 m/s²) in alle Richtungen, Mechanisch, nach IEC/EN 60068-2-27
Schwingfestigkeit
10 bis 500 Hz bei 30 m/s² (3 G max ) für 60 min. in Richtung X-Achse, Y-Achse, Z-Achse, (IEC/EN 60068-2-6)

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-20 °C
Umgebungsbetriebstemperatur – max
80 °C
Umgebungstemperatur Lagerung - min
-25 °C
Umgebungstemperatur Lagerung - max
85 °C
Klimafestigkeit
< 95 % relative Luftfeuchtigkeit bei +25 °C, keine Kondensation

Anschlussquerschnitte

Anschlusskapazität (freindrähtig mit Aderendhülse)
0,32 - 3,3 mm²
Anschlusskap. (feindräht. m. Aderendhüls. AWG)
22 - 12
Abisolierlänge (Hauptleiter)
7 mm
Anzugsdrehmoment
0,5 Nm, Schraubklemmen

Arbeitssicherheit

Schutzklasse
1 (mit PE-Anschluss)
Strombegrenzung
Überstrom = 150 % der max. Ausgangsleistung, bei Kurzschluss, Sicherheit und Sicherheitsfunktionen
Isolat.widerstand
3 kV AC (Routineprüfung, Eingang Ausgang)
1,5 kV AC (Typprüfung, Eingang)
4 kV AC (Typprüfung, Eingang Ausgang)
1,5 kV AC (Typprüfung, Ausgang)
500 V AC (Routineprüfung, Ausgang)
1,5 kV AC (Routineprüfung, Eingang)
MTBF (mittlere Betriebszeit zwischen Ausfällen)
> 1,000,000 h

Eingabeeigenschaften

Eingangsspannung bei AC 50 Hz - min
85 V
Eingangsspannung bei AC 50 Hz - max
264 V
Eingangs Spannung bei DC - min
120 V
Einschaltstrom
< 35 A bei 230 V AC (Einschaltstoßstrombegrenzung I²t (+25 °C))
< 20 A bei 115 V AC (Einschaltstoßstrombegrenzung I²t (+25 °C))
Ableitstrom bei Erdschluss IPE - max
< 1 mA (bei 240 V AC)
Netzausfallüberbrückung
> 20 ms (bei 115 V AC)
> 125 ms (bei 230 V AC)
Anstiegs-/Hochlaufzeit
< 2000 ms
Kurzunterbrechung
100 % Spannungseinbruch, 1 Zyklus (20 ms bei 50 Hz), Automatischer Start, Eingabeeigenschaften
Netzfrequenz
47 Hz, Eingang, min. Bereich
50/60 Hz, Eingang, Bemessungswert
63 Hz, Eingang, Max. Bereich
Versorgungsspannung bei AC, 50 Hz - min
85 VAC
Versorgungsspannung bei AC, 50 Hz - max
264 VAC
Versorgungsspannung bei DC - min
0 VDC
Versorgungsspannung bei DC - max
0 VDC
Auslösecharakteristik
B

Ausgabeeigenschaften

Restwelligkeit
< 50 mV / < 150 mV
Kapazitive Last
8000 µF max. Anlauf kapazitiver Last, Ausgabeeigenschaften
Effizienz
> 90 % (115 V AC)
> 90 % (230 VAC)
Ausgang
Parallelschaltung für Redundanz, mit O-Ring-Diode (PSG480R24RM/PSG960R24RM)
Ausgangsstrom bei AC, 50 Hz - max
2.5 A
Ausgangsspannung
24 V
Ausgangsspannung bei DC - min
24 V
Ausgangsspannung bei DC - max
28 V
Nennausgangsleistung
60 W
Spannungssicherheit
± 2 %, Nennausgangsspannung

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
7.4 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Die Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 172891 Niederspannungsschaltgeräte (EC002540)
Merkmal Wert
Spannungsart der Versorgungsspannung (EF002991) AC
1. Ausgangsspannung (EF006792) 24 V
2. Ausgangsspannung (EF006797) 0 V
3. Ausgangsspannung (EF006800) 0 V
Max. Ausgangsstrom 1 (EF008284) 2.5 A
Max. Ausgangsstrom 2 (EF008285) 0 A
Max. Ausgangsstrom 3 (EF008286) 0 A
Ausgangsspannung einstellbar (EF007002) Ja
Nennwert Ausgangsspannung 1 (EF009393) 24 V
Nennwert Ausgangsspannung 2 (EF009394) 0 V
Nennwert Ausgangsspannung 3 (EF009395) 0 V
Nennwert Ausgangsstrom 1 (EF009396) 2.5 A
Nennwert Ausgangsstrom 2 (EF009397) 0 A
Nennwert Ausgangsstrom 3 (EF009398) 0 A
Kurzschlussfest (EF007332) Ja
Bemessungsversorgungsspannung AC 50 Hz (EF007076) 85 V
Bemessungsversorgungsspannung AC 60 Hz (EF007077) 85 V
Bemessungsversorgungsspannung DC (EF007078) 0 V
Ausgangsspannung geregelt (EF003092) Ja
Leistungsaufnahme (EF000346) 184 VA
Leistungsabgabe (EF003034) 60 W
Stabilisiert (EF005302) Ja
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Tragschienenmontage möglich (EF003972) Ja
Wandmontage möglich (EF003973) Nein
Geeignet für Reiheneinbau (EF001126) Ja
Breite in Teilungseinheiten (EF002950) 0
Einbaubreite (EF000846) 32 mm
Einbauhöhe (EF000332) 121 mm
Direktmontage möglich (EF005689) Nein
Breite (EF000008) 32 mm
Höhe (EF000040) 121 mm
Tiefe (EF000049) 125 mm
Geeignet für Sicherheitsfunktionen (EF001597) Nein
SIL nach IEC 61508 (EF009889) ohne
Performance Level nach EN ISO 13849-1 (EF007399) ohne
Schutzart (IP) (EF005474) IP20
Schutzart (NEMA) (EF011959) 1

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON CONTROL TRANSFORMES EN.pdf 4 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
PSG60E24RM Y7-172891 172891 ES_172891.pdf 895 Kbytes PSG60E24RM Y7-172891 172891 ES_172891.pdf
