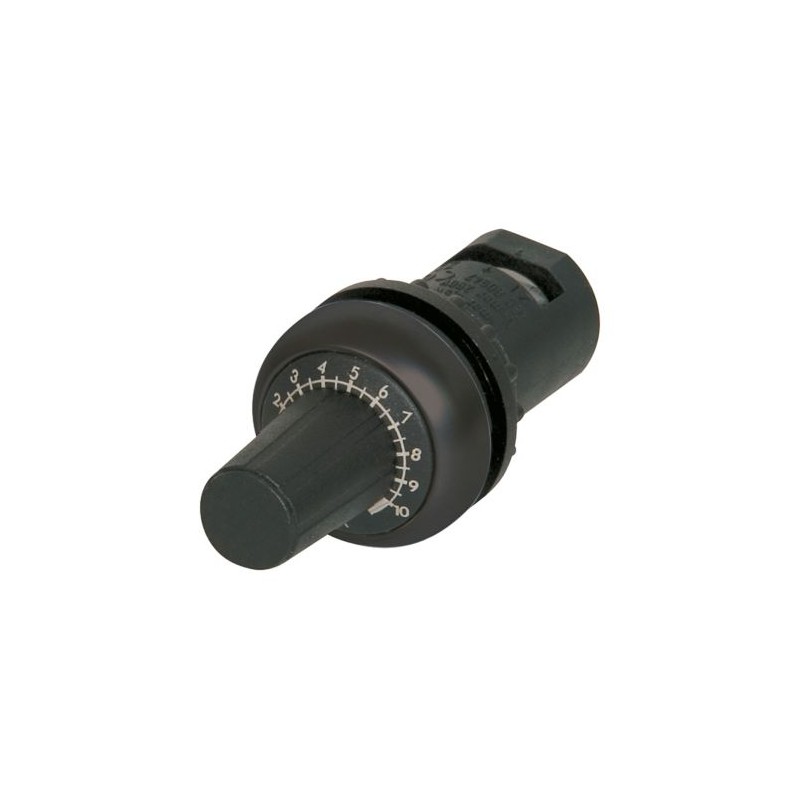

M22S-R470K 232236 M22S-R470KQ EATON ELECTRIC Potentiometer, 470 kOhm, Frontbefestigung
M22S-R470K
232236
M22S-R470KQ
EATON-MOELLER
Potentiometer, 470 kOhm, Frontbefestigung
Potentiometer, klassisch, M22, 22.5 mm, R 470 kΩ, P 0.5 W, Frontring Schwarz
Niederspannungsschaltgeräte > Potentiometer für Befehlsgeräte
Hilfskontroll- und Signalelemente
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Mehr Infos
▲Potentiometer, klassisch, M22, 22.5 mm, R 470 kΩ, P 0.5 W, Frontring Schwarz
Potentiometer, Design RMQ: klassisch, Typkenner: M22, Einbaudurchmesser: 22.5 mm, Einzelgerät, Beschreibung: 3 separate Schraubanschlüsse, Genauigkeit des Widerstandwerts: ± 10 % (linear), Widerstand: R= 470 kΩ, Nennleistung: P= 0.5 W, Schutzart: IP66, Frontring Schwarz, Anbindung an SmartWire-DT: nein, Normen und Bestimmungen: IEC/EN 60947, VDE 0660
Lieferprogramm
Design RMQ
klassisch
Typkenner
M22
Einbaudurchmesser [⌀]
22.5 mm
Grundfunktion
Potenziometer
Einzelgerät/Komplettgerät
Einzelgerät
Beschreibung
3 separate Schraubanschlüsse
Genauigkeit des Widerstandwerts: ± 10 % (linear)
mechanischer Drehwinkel: 285° (+0/-5°)
Genauigkeit des Widerstandwerts: ± 10 % (linear)
mechanischer Drehwinkel: 285° (+0/-5°)
Schaltzeichen
Widerstand [R]
470 kΩ
Nennleistung [P]
≦ 0.5 W
Schutzart
IP66
Frontring
Frontring Schwarz
Anbindung an SmartWire-DT
nein
Technische Daten
Allgemeines
Normen und Bestimmungen
IEC/EN 60947
VDE 0660
VDE 0660
Lebensdauer, mechanisch [Schaltspiele]
≧ 25000
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Schutzart
IP66
Umgebungstemperaturoffen
-25 - +70 °C
Einbaulage
Nach Bedarf
Schockfestigkeit
30
Schockdauer 11 ms
Halbsinus
gemäß IEC 60068-2-27 g
Schockdauer 11 ms
Halbsinus
gemäß IEC 60068-2-27 g
Anschlussquerschnitteeindrähtig
0.5 - 1.5 mm2
Anschlussquerschnittemehrdrähtig
0.5 - 1.5 mm2
Anzugsdrehmoment Anschlussschraube
0.5 Nm
Schiffszulassungen
DNV
GL
LR
GL
LR
Strombahnen
Bemessungsstoßspannungsfestigkeit [Uimp]
4000 V AC
Bemessungsisolationsspannung [Ui]
250 V
Überspannungskategorie/Verschmutzungsgrad
III/3
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
0 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
0.5 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+70 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 7.0
Niederspannungsschaltgeräte (EG000017) / Potentiometer für Befehlsgeräte (EC001027)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Befehls- und Meldegerät / Potentiometer für Befehlsgeräte ([email protected] [AKF045014])
Widerstand
470000 Ohm
Leistungsaufnahme
0.5 W
Lochdurchmesser
22.5 mm
Anzahl der Umdrehungen
1 - 1
Ausführung des elektrischen Anschlusses
Schraubanschluss
Schutzart (IP)
IP66
Schutzart (NEMA)
4X
Approbationen
Product Standards
IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
012528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Degree of Protection
UL/CSA Type 3R, 4X, 12, 13
Abmessungen
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON COMMAND INDICATION EN.pdf | 23 Mbytes |
|
| M22S-R470K M22S-R470KQ 232236 DE_232236.pdf | 327 Kbytes |
|
