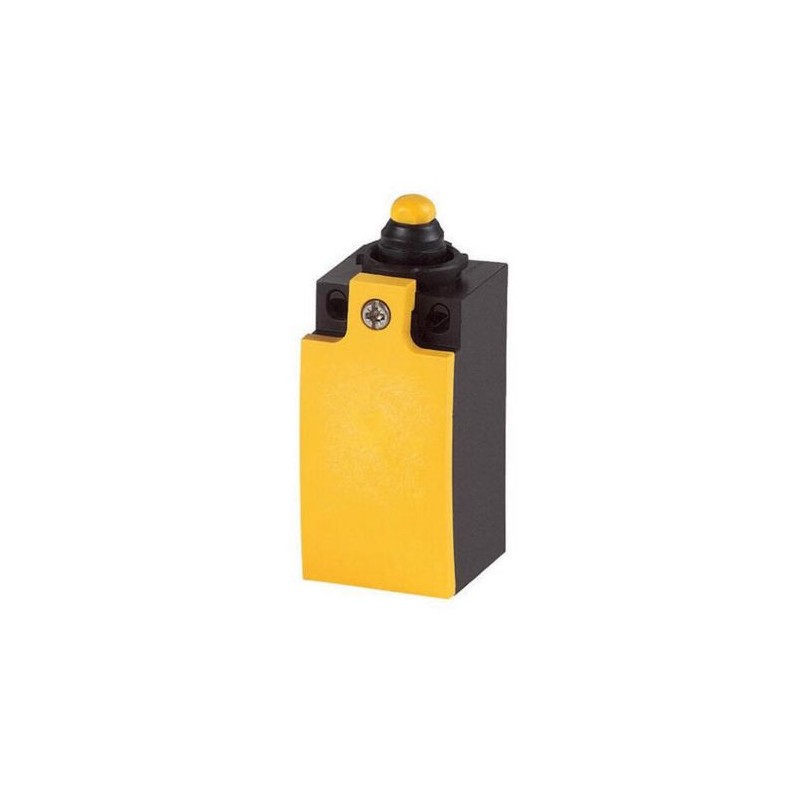

LS-S02A 116703 Y7-116703 EATON ELECTRIC Positionsschalter, 2Ö, Kuppenstössel Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

LS-S02A 116703 Y7-116703 EATON ELECTRIC Positionsschalter, 2Ö, Kuppenstössel

LS-S02A

116703

Y7-116703

EATON-MOELLER

Positionsschalter, 2Ö, Kuppenstössel

LS-S02A

Eaton Moeller® series LS Trennschalter, Kuppenstößel, Grundgerät, erweiterbar, 2 Ö, Schraubanschlussklemme, Gelb, Kunststoff, -25 - +70 °C, EN 50047 Form B

Positionsschalter, Grundfunktion: Positionsschalter, Sicherheits-Positionsschalter, Teilegruppen-Referenz: LS(M)-..., Lieferprogramm: Abgerundeter Stößel, Schutzart: IP66, IP67, Merkmale: Basisgerät, erweiterbar, Umgebungstemperatur: -25 - +70 °C, Bauform: EN 50047 Form B, Kontakte N/C = Öffner: 2 Öffner, Hinweise: = Sicherheitsfunktion, durch Zwangsöffnung nach IEC/EN 60947-5-1, Zwangsöffnung (ZW): ja, Farbe Gehäuseabdeckungen: Gelb, Gehäuse: Isoliertes Material, Anschlussart: Schraubklemme, Normen: IEC/EN 60947

Mehr Infos


Sensoren > Einzelpositionsschalter

Positionsschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $31.99
Stückpreis: $31.99
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series LS Position switch
Katalognummer
116703
Produkt Länge/Tiefe
33.5 mm
Produkthöhe
76.5 mm
Produktbreite
31 mm
Produktgewicht
0.051 kg
Einhaltung(en)
CE-Kennzeichnung
Zertifikat(e)
EN 60947-5
UL 508
CSA Std. C22.2 No. 14-05
IEC 60947-5
UL File No.: E29184
CSA File No.: 012528
CSA-C22.2 No. 14
CSA
CSA Class No.: 3211-03
IEC/EN 60947
UL Category Control No.: NKCR
CE
IEC/EN 60947-5
UL
Kataloghinweise
Kontakte mit Sicherheitsfunktion, durch Zwangsöffnung nach IEC/EN 60947-5-1
EAN
4015081164486
Modellcode
LS-S02A

Produktspezifikationen

Typ
Merkmale
Erweiterbar
Forced opening
Zwangsöffnung
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Elektrische Anschlussart
Kabeleinführung (metrisch)
Lackierung Gehäusematerial
Sonstige
Betriebsfrequenz
6000 Schaltvorgänge/h
Verschmutzungsgrad
3
Stellgl.ausrichtg
Rollenstößel gerade
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78
Gehäusematerial
Kunststoff
Plastik
Gehäuseart
Quader
Bemessungsbetriebsstrom (le) bei DC-13, 110 V
0.6 A
Bemessungsbetriebsstrom (le) bei DC-13, 125 V
0.8 A
Bemessungsbetriebsstrom (le) bei DC-13, 220 V, 230 V
0.3 A
Bemess.betriebsstrom (le) bei DC-13, 24 V
3 A
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
6 A
Sensorhöhe
61 mm
Sensorlänge
33.5 mm
Statische Verlustleistung, stromunabhängig PVS
0 W
Breite des Sensors
31 mm
Produktkategorie
Kuppenstößel
Aktion
2021118113756-Mechanical Limit Switches.xlsm-Data
Bemessungsstoßspannungsfestigkeit (Uimp)
4000 V AC
Gehäusefarbe
Gelbe Abdeckung
Betätigungskraft Hubbeginn/-ende
1,0 N/8,0 N
Explosionsschutz-Kategorie für Staub
Keine
Explosionsschutz-Kategorie für Gas
Keine
Stellgliedtyp
Stößel
Betätigungsmomente Drehantriebe
0.2 Nm
Umgebungsbetriebstemperatur – max
70 °C
Umgebungsbetriebstemperatur – min
-25 °C
Durchm.sensor
0 mm
Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0.17 W
Anzahl der Kontakte (Wechsler)
0
Anzahl der Kontakte (Öffner)
2
Anzahl der Kontakte (Schließer)
0
Anzahl der sicherheitsgerichteten Hilfskontakte
2
Bemessungsisolationsspan. (Ui)
400 V
Bemessungsbetriebsstrom (le) bei AC-15, 125 V
6 A
Bemessungsbetriebsstrom (le) bei AC-15, 220 V, 230 V, 240 V
6 A
Bemessungsbetriebsstrom (le) bei AC-15, 24V
6 A
Bemessungsbetriebsstrom (le) bei AC-15, 380 V, 400 V, 415 V
4 A
Design
EN 50047 Form B
Einbaulage
beliebig
Bedingter Bemessungskurzschlussstrom (lq)
1 kA
Überspannungskategorie
III
Kontaktzuverlässigkeit
1 Ausfall pro 5.000.000 Schaltspiele (Statistisch ermittelt, bei 5 V DC/1 mA)
1 Ausfall pro 10.000.000 Schaltspiele (Statistisch ermittelt, bei 24 V DC/5 mA)
Anschlussart
Schraubanschlussklemme
Temperaturbeständigk.
100 °C, Berührungstemperatur der Anfahrrolle
Schutzart
IP66/IP67
NEMA sonsitge
Schnittstellentyp
Keine
Schaltfunktionstyp
Schleichschaltglied
Lebensdauer
8.000.000 mechanische Schaltspiele
Wiederholgenauigkeit
0,15 mm (Kontakte/Schaltvermögen)
Schockfestigkeit
25 g, Schleichschaltglied, mechanisch, Halbsinusstoß 20 ms
Netzfrequenz
Max. 400 Hz, Kontakte
Geeignet für
Sicherheitsfunktionen
Betriebsgeschwindigkeit
Max. 1/0,5 m/s (bei DIN-Nocken, mechanische Betätigung)
Bei Anfahrwinkel α = 0°/30°
Bemessungsdaten Kurzschlussschutz
Max. 6 A gG/gL, Sicherung, Kontakte
Anschlusskapazität (freindrähtig mit Aderendhülse)
1 x (0,5 - 1,5) mm²
Anschlusskapazität (fest)
1 x (0,5 - 2,5) mm²

ETIM for 116703 Sensoren (EC000030)
Merkmal Wert
Breite des Sensors (EF007094) 31 mm
Durchmesser Sensor (EF007111) 0 mm
Höhe des Sensors (EF007283) 61 mm
Länge des Sensors (EF007334) 33.5 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V (EF007084) 6 A
Bemessungsbetriebsstrom Ie bei AC-15, 125 V (EF007082) 6 A
Bemessungsbetriebsstrom Ie bei AC-15, 230 V (EF001385) 6 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V (EF007087) 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V (EF007085) 0.8 A
Bemessungsbetriebsstrom Ie bei DC-13, 230 V (EF001386) 0.3 A
Schaltfunktion (EF000189) Schleichschaltglied
Schaltfunktion verrastend (EF007447) Nein
Ausgang elektronisch (EF006987) Nein
Zwangsöffnung (EF006694) Ja
Anzahl der sicherheitsgerichteten Hilfskontakte (EF006940) 2
Anzahl der Kontakte als Öffner (EF008255) 2
Anzahl der Kontakte als Schließer (EF008256) 0
Anzahl der Kontakte als Wechsler (EF008257) 0
Ausführung der Schnittstelle (EF006977) ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation (EF003956) ohne
Gehäusebauform (EF004008) Quader
Werkstoff des Gehäuses (EF001596) Kunststoff
Beschichtung Gehäuse (EF001601) sonstige
Ausführung des Betätigungselements (EF006976) Kuppenstößel
Ausrichtung des Betätigungselements (EF008793) Rollenstößel gerade
Ausführung des elektrischen Anschlusses (EF003961) Kabeleinführung (metrisch)
Mit Statusanzeige (EF001602) Nein
Geeignet für Sicherheitsfunktionen (EF001597) Ja
Explosionsschutz-Kategorie für Gas (EF003997) ohne
Explosionsschutz-Kategorie für Staub (EF003998) ohne
Umgebungstemperatur während des Betriebs (EF007515) -25 °C
Schutzart (IP) (EF005474) IP66/IP67
Schutzart (NEMA) (EF011959) sonstige

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
LS-S02A Y7-116703 116703 ES_106790.pdf 2 Mbytes LS-S02A Y7-116703 116703 ES_106790.pdf
