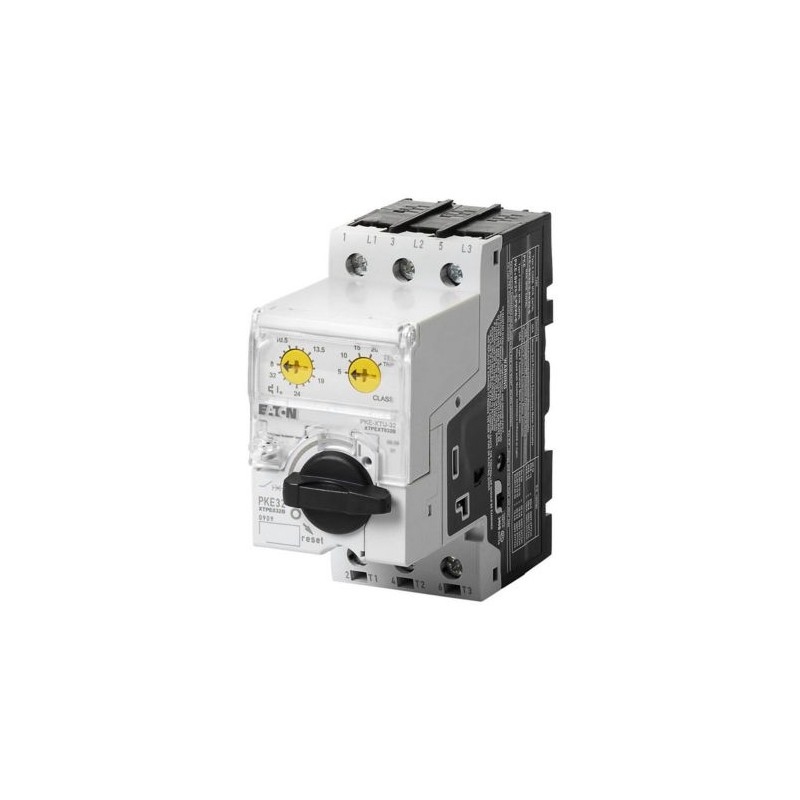

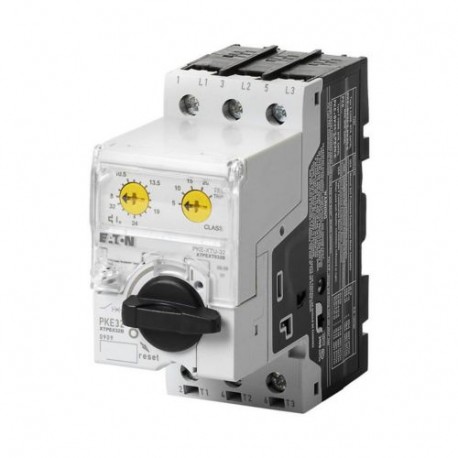

PKE32/XTU-36-SOND533 170128 XTPE036BCSNLSOND533 EATON ELECTRIC SOND Motor-protective circuit-breakers, 3-pol..

PKE32/XTU-36-SOND533

170128

Y7-170128

EATON-MOELLER

SOND Motor-protective circuit-breakers, 3-pole, 8 - 36A, Standard

PKE32/XTU-36-SOND533

Motorschutzschalter, Komplettgerät mit Standardknebel, elektronisch, 8 - 36 A, mit Überlastauslöser

Motorschutzschalter, Komplettgerät (Grundgerät und elektronisches Steuergerät) nach IEC60947-4-1, elektronischer Weitbereichsüberlastschutz (4:1), Phasenausfall- und Unsymmetrieschutz, einstellbare Auslöseklasse, hohes Kurzschlussausschaltvermögen. Flexible Anpassung des Strombereichs der Motorschutzschaltung durch austauschbare elektronische Auslöseeinheiten. Erweiterbar mit Hilfskontakten, Spannungsauslösern, Strombegrenzern, Türkupplungsgriffen

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Motorschutz

Elektronische Leistungsschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $361.50
Stückpreis: $361.50
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series PKE Anlagenschutzschalter
Katalognummer
170128
Produkt Länge/Tiefe
101 mm
Produkthöhe
102.5 mm
Produktbreite
45 mm
Produktgewicht
0.436 kg
Zertifikat(e)
IEC/EN 60947
VDE 0660
Kataloghinweise
This is a product for Environment A (Industrial). In environment B (household) this device may cause undesirable radio interference. In this case the user may be obliged to take appropriate measures.
EAN
4015081666270
Modellcode
PKE32/XTU-36-SOND533

Merkmale und Funktionen

Stellgliedtyp
Drehknopf
Merkmale
Phasenausfallempfindlichkeit (Auslöseblöcke)
Merkmale
Phasenausfallempfindlichkeit (Auslöseblöcke)
Ausstattung:
Standardknauf
Funktionen
Motorschutz für Schweranlauf
Phasenausfallempfindlichkeit
Überlastauslöser
Motorschutz
Anzahl der Pole
3-polig

Allgemein

Stromflusszeiten – min
900 (Klasse 15) AC-4 Zyklusbetrieb, Hauptleitungswege
1000 (Klasse 20) AC-4 Zyklusbetrieb, Hauptleitungswege
Hinweis: Ein Unterschreiten der Mindeststromflusszeit kann zu unzulässiger Erwärmung der Last (des Motors) führen.
500 (Klasse 5) AC-4 Zyklusbetrieb, Hauptleitungswege
Für alle Kombinationen mit SWD-Aktivierung, ist die Einhaltung von Mindeststromflusszeit und Mindestausschaltdauer nicht erforderlich.
700 (Klasse 10) AC-4 Zyklusbetrieb, Hauptleitungswege
Abschlt.zeiträu – min
≤ 500 ms, Hauptleitungswege, AC-4 Zyklusbetrieb
Schutzart
Anschlussklemmen: IP00
IP20
Lebensdauer, elektrisch
50.000 Schaltvorgänge (bei 400 V, AC-3)
Lebensdauer, mechanisch
50.000 Schaltvorgänge (Hauptleitungswege)
Betriebsfrequenz
60 Schaltspiele/h
Überlastauslösestromeinstellung - min
36 A
Überlastauslösestromeinstellung - max
36 A
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Motorschutzschalter
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V AC
Geeignet für
Auch Motoren mit Effizienzklasse IE3
Temperaturkompensation
Bis 55 °C (Arbeitsbereich), Restfehler für T > 40°

Umgebungsbedingungen, Mechanik

Schockfestigkeit
25 g, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
55 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78

Anschlussquerschnitte

Anschlusskapazität (freindrähtig mit Aderendhülse)
1 x (1 - 6) mm², Endhülse gemäß DIN 46228
2 x (1 - 6) mm², Endhülse gemäß DIN 46228
Anschlusskapazität (fest)
1 x (1 - 6) mm²
2 x (1 - 6) mm²
Anschlusskapazität (ein-/mehrdrähtig AWG)
14 - 10
Anzugsdrehmoment
1 Nm, Schraubklemmen, Steuerstromleitungen
1,7 Nm, Schraubklemmen, Hauptleiter

Bemessungswerte

Bemessungsfrequenz - min
50 Hz
Bemessungsfrequenz - max
60 Hz
Bemessungsbetriebsstrom (Ie)
36 A
Bemessungsbetriebsleistung bei AC-3, 220/230 V, 50 Hz
7.5 kW
Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz
18.5 kW
Bemessungsbetriebsspannung (Ue) - min
690 V
Bemessungsbetriebsspannung (Ue) - max
690 V
Bemessungsdauerstrom (Iu)
36 A

Kurzschlussfestigkeit

Kurzschlussauslöser
Grundgerät, befestigt 20 x lu, Auslöserblöcke
Verzögert ca. 60 ms, Auslöserblöcke
Auslöseblock fixiert 496 A
± 20% Toleranz, Auslöserblöcke

Schaltvermögen

Schaltvermögen
36 A, AC-3 bis 690 V

Kommunikation

Verbindung
Schraub­­klemmen

Bauartnachweis

Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
4.8 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
36 A
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 170128 Niederspannungsschaltgeräte (EC000074)
Merkmal Wert
Überlastauslöser Stromeinstellung (EF002336) 36 A
Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) 496 A
Mit thermischem Überlastschutz (EF006233) Nein
Phasenausfallempfindlich (EF007400) Ja
Auslösetechnik (EF007007) elektronisch
Bemessungsbetriebsspannung (EF001435) 690 V
Bemessungsdauerstrom Iu (EF001389) 36 A
Bemessungsbetriebsleistung bei AC-3, 230 V (EF007025) 7.5 kW
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 18.5 kW
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Ausführung des Betätigungselements (EF006976) Drehknopf
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Mit integriertem Hilfsschalter (EF001387) Nein
Mit integriertem Unterspannungsauslöser (EF001390) Nein
Polzahl (EF001391) 3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC (EF007049) 0 kA
Schutzart (IP) (EF005474) IP20
Höhe (EF000040) 102.5 mm
Breite (EF000008) 45 mm
Tiefe (EF000049) 101 mm

Datasheet - PDF

▲
