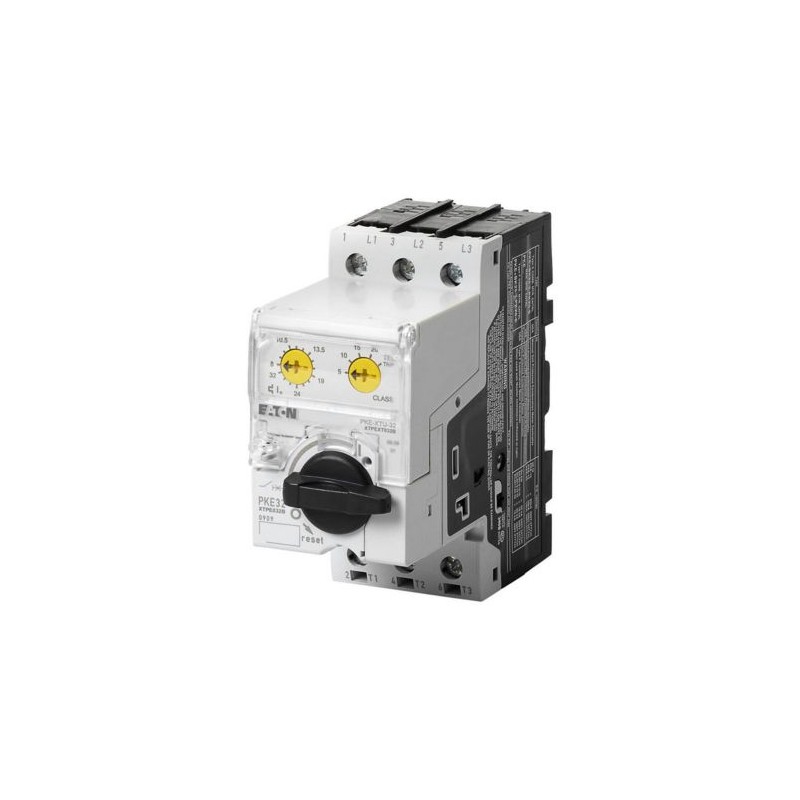

Увеличить Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

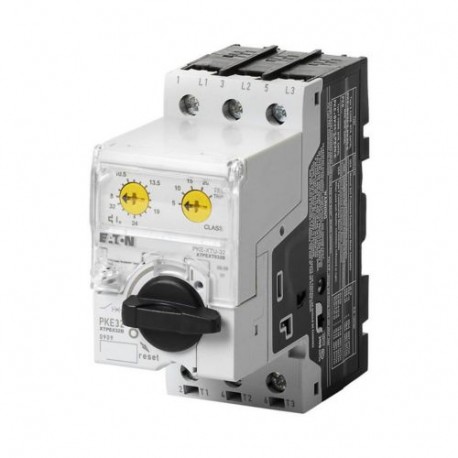

PKE32/XTU-36-SOND533 170128 XTPE036BCSNLSOND533 EATON ELECTRIC Автоматы защиты двигателей SOND, 3-полюсн., 8..

Name: PKE32/XTU-36-SOND533 170128 XTPE036BCSNLSOND533 EATON ELECTRIC Автоматы защиты двигателей SOND, 3-полюсн., 8..
Brand: EATON-MOELLER
SKU: ETN170128
Price: 252.89 EUR
Availability: OutOfStock

0/5 - 0 Opiniones

Артикул PKE32/XTU-36-SOND533

код: 170128

Номер по каталогу: Y7-170128

производитель: EATON-MOELLER

Описание:

Автоматы защиты двигателей SOND, 3-полюсн., 8 - 36A, стандарт

ПКЕ32/ХТУ-36-SOND533

Автоматы защиты двигателей, Законченное устройство со стандартной ручкой, Electronic, 8 - 36 A, с расцепителем перегрузки

Мотор-защитный автоматический выключатель в сборе (базовое устройство и электронный блок управления) в соответствии с IEC60947-4-1, электронная широкодиапазонная защита от перегрузки (4:1), защита от обрыва фазы и дисбаланса, регулируемый класс срабатывания, высокая отключающая способность при коротком замыкании. Гибкая адаптация диапазона тока защитной цепи двигателя с помощью взаимозаменяемых электронных разъединителей. Расширяется с помощью вспомогательных контактов, расцепителей напряжения, ограничителей тока, ручек дверных муфт

Подробнее

категории:
Низковольтное оборудование > Автоматический выключатель защиты двигателя

Электронные моторные защитные выключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER

Гарантия, ремонт и возврат.

Общая стоимость: $309.77

Цена за единицу: $309.77

Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Дополнительные скидки для зарегистрированных клиентов. Войдите или зарегистрируйтесь, и цены будут обновлены.

Рассчитать оптовую цену

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

ПРОСМОТРЕННЫЕ ТОВАРЫ

Best sellers

▲

Описание

▲

Программа поставок

Ассортимент

Автомат защиты двигателя с электронной защитой от перегрузки в диапазоне значений PKE до 36 A

Основная функция

Защита двигателя
Защита двигателя для тяжелого пуска

Отдельное устройство/законченное устройство

Законченное устройство со стандартной ручкой

Примечание

Подходит также для двигателей класса эффективности IE3.
Устройства, совместимые с IE3, обозначаются логотипом на упаковке.

Техника присоединения

Винтовые клеммы

Диапазон установок расцепителей перегрузки

[I_r]

8 - 36 A

Функция

с расцепителем перегрузки

Измеренный ток длительной нагрузки = расчетный рабочий ток [I_u= I_e]

36 A

Расчетная рабочая мощность [P]

AC-3220 В 230 В 240 В [P]

7.5 кВт

AC-3380 В 400 В 415 В [P]

18.5 кВт

AC-3440 В [P]

18.5 кВт

AC-3500 В [P]

22 кВт

AC-3660 B 690 B [P]

30 кВт

указания

Для сечений кабеля ≧ 6 мм² использовать со стороны входа BK25/3-PKZ0 и с отводящей стороны BK25/3-PKZ0-U.

Технические характеристики

Общая информация

Стандарты и положения

IEC/EN 60947, VDE 0660

Стойкость к климатическим воздействиям

Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30

Температура окружающей средыразомкнут

-25 - +55 °C

Температура окружающей среды

Необходимо соблюдать условия эксплуатации.

установочное положение

Направление подвода питания

любая

Класс защитыУстройство

IP20

Класс защитыСоединительные клеммы

IP00

Удароустойчивость, импульс полусинуса 10 мс согласно IEC 60068-2-27

25 g

Высота установки

макс. 2000 M

Поперечные сечения соединения главного проводаВинтовые клеммыодножильный

1 x (1 - 6)
2 x (1 - 6) мм²

Поперечные сечения соединения главного проводаВинтовые клеммытонкопроволочный с оконечной муфтой согласно DIN 46228

1 x (1 - 6)
2 x (1 - 6) мм²

Поперечные сечения соединения главного проводаВинтовые клеммыОдно- или многожильный

14 - 10 AWG

Момент затяжки соединительных винтовГлавный провод

1.7 Нм

Момент затяжки соединительных винтовКабели системы управления

1 Нм

Цепи главного тока

Номинальная устойчивость к импульсу [U_imp]

6000 В перем. тока

Категория перенапряжения / степень загрязнения

III/3

Номинальное напряжение [U_e]

690 В перем. тока

Измеренный ток длительной нагрузки = расчетный рабочий ток [I_u= I_e]

36 A

Номинальная частота [f]

40 - 60 Гц

Механический срок службы [Переключения]

0.05 x 10⁶

Электрический срок службы (AC-3 при 400 В)Электрический срок службы [Переключения]

> 0.05 x 10⁶

макс. частота коммутаций

60 S/h

Коммутационная способность двигателяAC-3 (до 690 В)

36 A

Работа в режиме AC-4Минимальные значения времени протекания тока

500 (Class 5)
700 (Class 10)
900 (Class 15)
1000 (Class 20) мс

Работа в режиме AC-4Минимальные периоды отключения

≦ 500 мс

Работа в режиме AC-4Примечание

При работе в режиме AC-4 понижение минимального времени протекания тока может привести к перегреву нагрузки (двигателя).
Для всех комбинаций с активацией SWD не нужно соблюдать минимального времени протекания тока и минимальных периодов отключения. мс

Расцепитель

Остаточная ошибка температурной компенсации для T > 40 °C

±55 (Arbeitsbereich)

Расцепители короткого замыкания

Базовое устройство, фиксированно установленное: 496 А
Расцепляющий модуль, фиксированно установленный: 496 А
с задержкой около 60 мс

Допуск расцепителя короткого замыкания

± 20%

Чувствительность к выпадению фаз

да

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции

Номинальный ток для указания потери мощности [I_n]

36 A

Потеря мощности на полюс, в зависимости от тока [P_vid]

4.8 W

Потеря мощности оборудования, в зависимости от тока [P_vid]

14.4 W

Статическая потеря мощности, не зависит от тока [P_vs]

0 W

Способность отдавать потери мощности [P_ve]

0 W

Мин. рабочая температура

-25 °C

Макс. рабочая температура

+55 °C

Проверка конструкции IEC/EN 61439

10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость
