DILM12-XP1 281193 XTCEXPLKB EATON ELECTRIC Parallelverbinder, für DILM715 / MP20 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

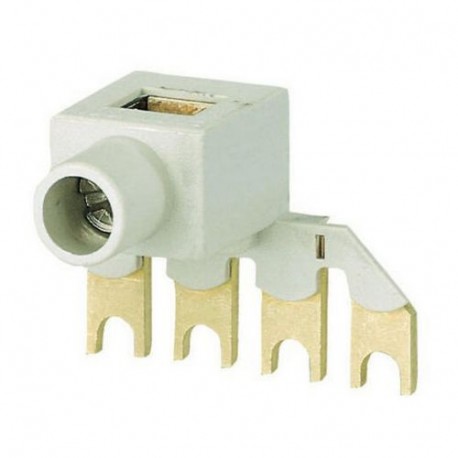

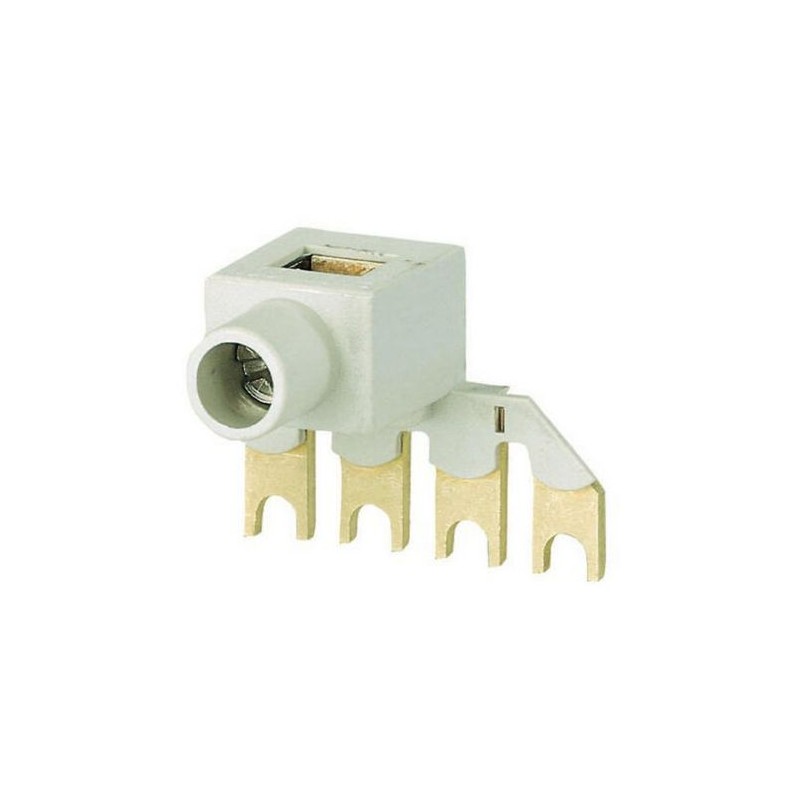

DILM12-XP1 281193 XTCEXPLKB EATON ELECTRIC Parallelverbinder, für DILM715 / MP20

DILM12-XP1

281193

XTCEXPLKB

EATON-MOELLER

5

Parallelverbinder, für DILM715 / MP20

Mehr Infos


Niederspannungsschaltgeräte > Zubehör/Ersatzteile für Niederspannungs-Schalttechnik

KDIL Zubehör

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Menge Preis
5+$9.23
10+$8.37
15+$7.64
20+$7.23
25+$7.08
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos



Parallelverbinder, für DILM7-15/MP20
Parallelverbinder, Sortiment: Zusatzausrüstung, Verdrahtungszubehör, verwendbar für: DILM7 - DILM15, DILMP20

Lieferprogramm

Sortiment
Zusatzausrüstung
Zubehör
Verdrahtungszubehör
verwendbar für
DILM7 - DILM15
DILMP20
verwendbar für
Parallelverbinder für DILM7 bis DILM15
Parallelverbinder für DILMP20
Information zum Lieferumfang
bestehend aus 2 Stück Parallelverbinder
Anschlussquerschnitte
eindrähtig
1 - 16 mm2
feindrähtig mit Aderendhülse
1 x (0.5 - 25)
2 x (0.5 - 16) mm2
Abisolierlänge
12 mm
Hinweise
AC‐1‐Strombelastbarkeit des offenen Schützes erhöht sich um Faktor 2.5.
Berührungssicher nach VDE 0106 Teil 100.
4. Pol abbrechbar

Technische Daten

Parallelverbinder
Anschlussquerschnitteeindrähtig
1 - 16 mm2
Anschlussquerschnittefeindrähtig mit Aderendhülse
1 x (0.5 - 25)
2 x (0.5 - 16) mm2
Anschlussquerschnittemehrdrähtig
1 x (0.5 - 25)
2 x (0.5 - 16) mm2
AnschlussquerschnitteBand [Lamellenzahl x Breite x Dicke ]
6 x 9 x 0.8 mm
AnschlussquerschnitteAbisolierlänge
12 mm
Anzugsdrehmoment
4 Nm
WerkzeugPozidriv-Schraubendreher
2 Größe
konventioneller thermischer Strom [Ith= Ie]3-polig [Ith]
50 A

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
50 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0.2 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0.2 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+60 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 9.0

Low-voltage industrial components (EG000017) / Zubehör/Ersatzteile für Niederspannungs-Schalttechnik (EC002498)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Komponente für Niederspannungs-Schalttechnik / Komponente für Niederspannungs-Schalttechnik (Zubehör) (ecl@ss13-27-37-13-92 [AKN570018])
Art des Zubehörs/Ersatzteils
Verbindungsbrücke
Zubehör
ja
Ersatzteil
nein

Approbationen

Product Standards
IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.
E29096
UL Category Control No.
NLDX
CSA File No.
012528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Specially designed for North America
No
