> EATON - MOELLER>Leistungsschalter NZM >NZM3-XSVS 168472 Y7-168472 ELECTRIC Stecksockel, 3p, 630A
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

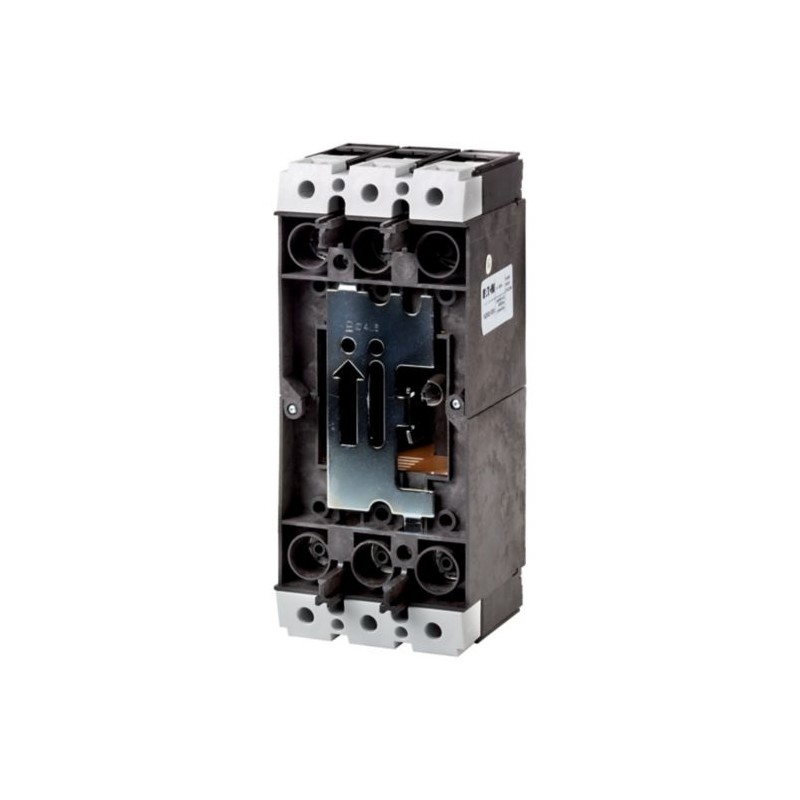

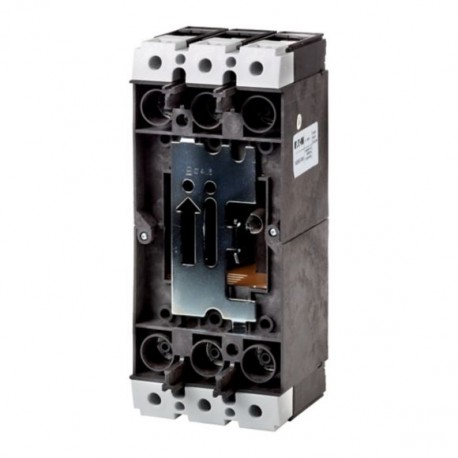

NZM3-XSVS 168472 Y7-168472 EATON ELECTRIC Stecksockel, 3p, 630A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM3-XSVS 168472 Y7-168472 EATON ELECTRIC Stecksockel, 3p, 630A

NZM3-XSVS

168472

Y7-168472

EATON-MOELLER

Stecksockel, 3p, 630A

NZM3-XSVS

Eaton Moeller series NZM– Kompaktleistungsschalter. Sockel, 3p, 630A

Optionales Zubehör für Leistungsschalter der Baureihe NZM bietet ein umfassendes Portfolio an Einsatzmöglichkeiten für den weltweiten Einsatz. Modulare Funktionsgruppen machen die Montage flexibel und einfach.

Mehr Infos


Niederspannungsschaltgeräte > Sockel für Leistungsschalter

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $553.63
Stückpreis: $553.63
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Steckvorrichtung
Katalognummer
168472
Produkt Länge/Tiefe
345 mm
Produkthöhe
132 mm
Produktbreite
140 mm
Produktgewicht
2.8 kg
Einhaltung(en)
IEC
RoHS conform
Zertifikat(e)
IEC/EN 60947
EAN
4015081649532
Modellcode
NZM3-XSVS

Produktspezifikationen

Typ
Zubehör Stecksockel für Grundgerät
Merkmale
Ausführung als Einbaugerät
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Rahmen
NZM3
Montagemethode
Steckeinheit
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78
Verlustleistung des Betriebsmittels, stromabhängig
83,35 W
Umgebungsbetriebstemperatur – max
70 °C
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungstemperatur Lagerung - max
70 °C
Umgebungstemperatur Lagerung - min
-40 °C
Nennstrom
500 A
Berührungsschutz
finger- und handrückensicher nach VDE 0106 Teil 100
Klemmenausstattung enthalten
Schraubverbindung
Isolierung
500 V AC (zwischen Hilfskontakten und Hauptkontakten)
300 V AC (zwischen den Hilfskontakten)
Schutzart
IP2X (im Bereich des Ausfahrbereichs)
Energie-Einspeiserichtung
beliebig
Elektr. Anschlusstyp d. Hauptstromkreises
Schraubanschluss
Einbaulage
Vertikal und 90° links/rechts
Anzahl der Pole
3-polig
Schockfestigkeit
20 g (Halbsinusstoß 20 ms)

ETIM for 168472 Niederspannungsschaltgeräte (EC002043)
Merkmal Wert
Bemessungsstrom In (EF008250) 500 A
Polzahl (EF001391) 3
Ausführung als Sammelschienenadapter (EF006965) Nein
Ausführung als Einbaugerät (EF006954) Ja
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM3-XSVS Y7-168472 168472 PT_113307.pdf 4 Mbytes NZM3-XSVS Y7-168472 168472 PT_113307.pdf
