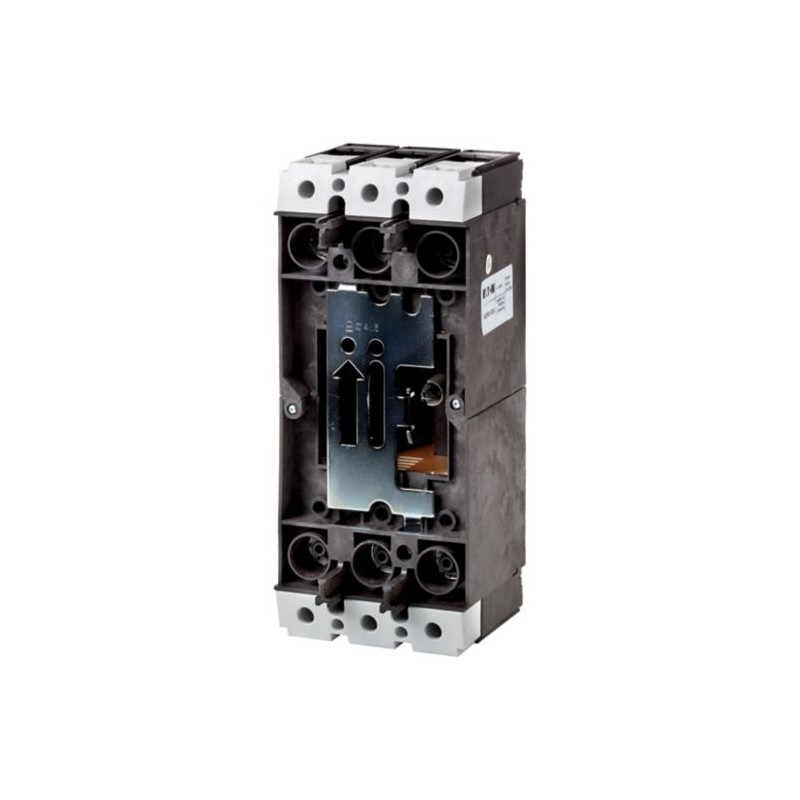

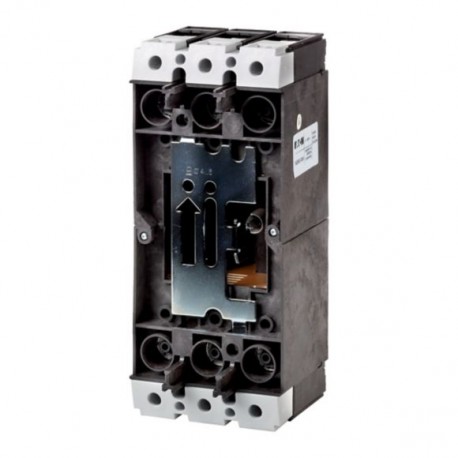

NZM3-XSVS 168472 Y7-168472 EATON ELECTRIC Zoccolo ad innesto, 3p, 630A Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM3-XSVS 168472 Y7-168472 EATON ELECTRIC Zoccolo ad innesto, 3p, 630A

NZM3-XSVS

168472

Y7-168472

EATON-MOELLER

Zoccolo ad innesto, 3p, 630A

Presa, 3P, 630A

Eaton Moeller series NZM - Molded Case Circuit Breaker. Socket, 3p, 630A

Gli accessori opzionali per la serie di interruttori automatici NZM offrono un'ampia gamma di possibilità di applicazione per l'uso in tutto il mondo. I gruppi funzionali modulari rendono il montaggio flessibile e semplice.

Maggiori dettagli


Apparecchi elettrici a bassa tensione > supporto per interruttore di potenza

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $557.69
Prezzo unitario: $557.69
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series NZM dispositivo rimovibile
Sigla catalogo
168472
EAN
4015081649532
Lunghezza/profondità del prodotto
345 mm
Altezza prodotto
132 mm
Larghezza prodotto
140 mm
Peso prodotto
2.8 kg
Conformità
IEC
RoHS conform
Certificazione/i
IEC/EN 60947
Codice modello
NZM3-XSVS

Specifiche del prodotto

Tipo
Accessorio Presa ad innesto per unità base
Caratteristiche
esecuzione come apparecchio da incasso
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Carcassa
NZM3
Metodo di montaggio
Dispositivo rimovibile
Idoneità climatica
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78
Dissipazione apparecchiature, dipendente da corrente
83,35 W
Temperatura ambiente di esercizio - max
70 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di stoccaggio - max
70 °C
Temperatura ambiente di stoccaggio - min
-40 °C
Corrente nominale
500 A
Protezione da contatto diretto
Protezione dai contatti con dita/mano secondo VDE 0106 parte 100
Componenti per morsetti inclusi
Collegamento a vite
Isolamento
500 V AC (tra contatti ausiliari e contatti principali)
300 V AC (tra i contatti ausiliari)
Grado di protezione
IP2X (nella zona dell'area plug-in)
Direzione alimentazione in ingresso
Secondo necessità
Tipo collegamento elettrico del circuito principale
Collegamento a bullone
Posizione di montaggio
Verticale e ruotato di 90° destra/sinistra
Numero di poli
A 3 poli
Resistenza agli urti
20 g (semionda 20 ms)

ETIM for 168472 Apparecchi elettrici a bassa tensione (EC002043)
Caratteristica Valore
corrente nominale In (EF008250) 500 A
numero di poli (EF001391) 3
versione adattatore per barra collettrice (EF006965) No
versione apparecchio da incasso (EF006954) Sì
tipo di collegamento circuito elettrico principale (EF006819) raccordo a vite
