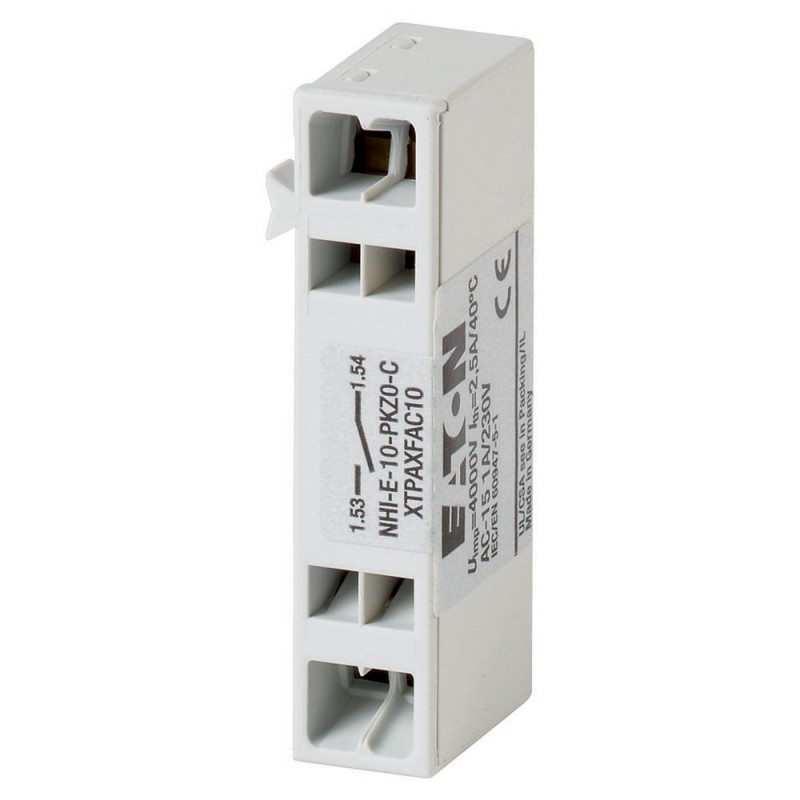

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

+NHI-E-10-PKZ0-C 232152 EATON ELECTRIC Normal-Hilfsschalter, 1 Schließer, Zugfederanschluss. Kann nur zusamm..

+NHI-E-10-PKZ0-C

232152

-

EATON-MOELLER

Normal-Hilfsschalter, 1 Schließer, Zugfederanschluss. Kann nur zusammengebaut verkauft werden.

Vorderer Hilfskontakt 1 NO Snap-On-Anschluss Werkseitige Montage

Normal-Hilfsschalter, 1 Schließer, Zugfederanschluss

Standard-Hilfskontakt, Kontakte Öffner = Öffner: 1 Öffner

Mehr Infos


Niederspannungsschaltgeräte > Hilfsschalterblock

PKZ Zubehör

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet.

Gehen Sie zum alternativen Produkt: NHI-E-10-PKZ0-C 229681

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Normal-Hilfsschalter, 1 Schließer, Zugfederanschluss
Normal-Hilfsschalter, Kontaktbestückung S = Schließer: 1 S

Lieferprogramm

Kontaktbestückung
S = Schließer
1 S
Kontaktdiagramm
121U005
Schaltzeichen
121S013
Anschlusstechnik
Federzugklemmen
bei Bestellung mit Grundgerät
Hinweise
Anbaubar an:
Motorschutzschalter
Transformatorschutzschalter
Motorschutzschalter für Starterkombinationen
(ab Serien-Nr. 01)
Nicht verwendbar für MotorstarterkombinationenTyp MSC…
45 mm (PKZM0 und PKZM01) bzw. 55 mm (PKZM4) Baubreite des Motorschutzschalters bleibt erhalten.

Technische Daten

Hilfsschalter
Überspannungskategorie/Verschmutzungsgrad
III/3
Bemessungsbetriebsspannung [Ue] [Ue]
400 V AC
Bemessungsbetriebsstrom [Ie]AC-15220 - 240 V [Ie]
1 A
LebensdauerLebensdauer, mechanisch [Schaltspiele]
> 0.1 x 106
LebensdauerLebensdauer, elektrisch [Schaltspiele]
> 0.1 x 106
Approbierte Leistungsdaten
Pilot DutyAC-betätigt
E150
General UseDC
250 V
General UseDC
0.5 A

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
1 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0.01 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+55 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 7.0

Niederspannungsschaltgeräte (EG000017) / Hilfsschalterblock (EC000041)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Komponente für Niederspannungs-Schalttechnik / Hilfsschalterblock ([email protected] [AKN342013])
Anzahl der Kontakte als Wechsler
0
Anzahl der Kontakte als Schließer
1
Anzahl der Kontakte als Öffner
0
Anzahl der Fehlersignalschalter
0
Bemessungsbetriebsstrom Ie bei AC-15, 230 V
1 A
Ausführung des elektrischen Anschlusses
Federzuganschluss
Ausführung
aufsteckbar
Montageart
Frontbefestigung
Fassung
ohne

Approbationen

Product Standards
UL 508; CSA-C22.2 No. 14; IEC60947-4-1; CE marking
UL File No.
E36332
UL Category Control No.
NLRV
CSA File No.
165628
CSA Class No.
3211-05
North America Certification
UL listed, CSA certified
Specially designed for North America
No

Kennlinien

121O003
Zusatzausrüstung
1: Motorschutzschalter
2: Ausgelöstmelder

Abmessungen

1210DIM-61

ETIM for 232152 Niederspannungsschaltgeräte (EC000041)
Merkmal Wert
Anzahl der Kontakte als Wechsler (EF008257) 0
Anzahl der Kontakte als Schließer (EF008256) 1
Anzahl der Kontakte als Öffner (EF008255) 0
Anzahl der Fehlersignalschalter (EF007613) 0
Bemessungsbetriebsstrom Ie bei AC-15, 230 V (EF001385) 1 A
Ausführung des elektrischen Anschlusses (EF003961) Federzuganschluss
Ausführung (EF000010) aufsteckbar
Montageart (EF000003) Frontbefestigung
Fassung (EF000048) ohne
