Ver maior

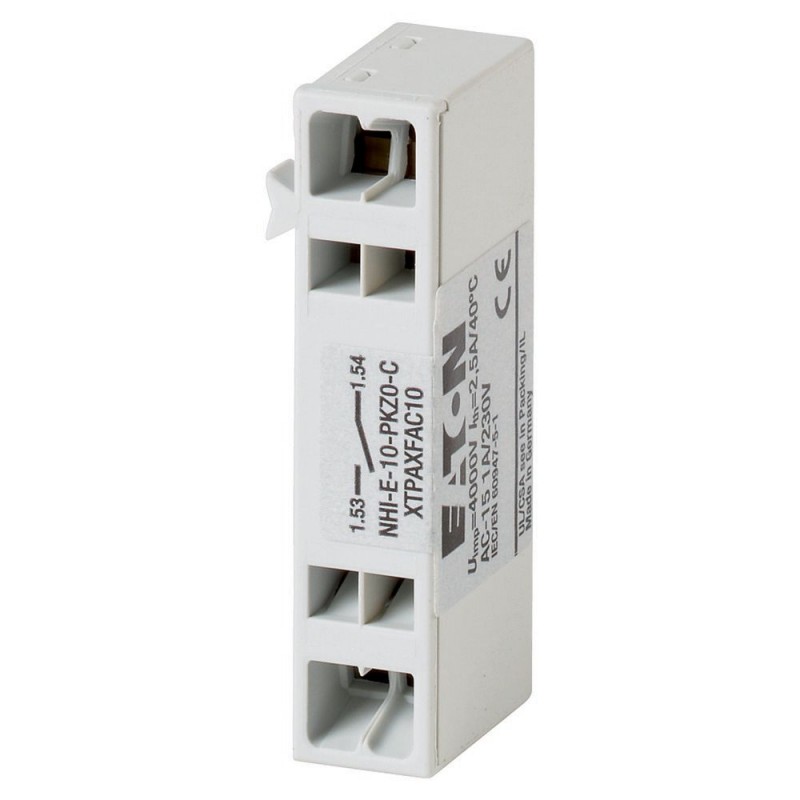

+NHI-E-10-PKZ0-C 232152 EATON ELECTRIC contatos auxiliares padrão, 1NO. Só pode ser vendido montado.
+NHI-E-10-PKZ0-C
232152
-
EATON-MOELLER
contatos auxiliares padrão, 1NO. Só pode ser vendido montado.
Contato Auxiliar Frontal 1 SEM Snap-On Conexão Montagem de Fábrica
Contato Auxiliar Padrão, 1N/A, Terminais de Gaiola de Mola
Contato auxiliar padrão, contatos N/O = Normalmente aberto: 1 N/O
Aparelhos elétricos de baixa tensão > Bloco de contatos auxiliares
Acessórios PKZ
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Best sellers
▲Mais informação
▲Padrão de contatos auxiliares, 1N/S, primavera-gaiola de terminais
Padrão de contatos auxiliares, Contatos N/S = Normalmente aberto: 1 N/S
Programa de entrega
Contactos
N/S = Normalmente aberto
1 N/S
Contato diagrama de
Contato sequência
Técnica de conexão
Terminais de mola
Quando pedido com unidade básica
Notas
Pode ser montado:
Motor de proteção disjuntor
Transformador de proteção do disjuntor
Motor de proteção disjuntor para combinações de partida
(A partir do número de série 01)
Não pode ser utilizada para a partida do motor, combinações de tipo de MSC...
45 mm (PKZM0 e PKZM01) ou 55 mm (PKZM4) larguras do motor-proteção de circuitos disjuntores permanecem inalteradas.
Motor de proteção disjuntor
Transformador de proteção do disjuntor
Motor de proteção disjuntor para combinações de partida
(A partir do número de série 01)
Não pode ser utilizada para a partida do motor, combinações de tipo de MSC...
45 mm (PKZM0 e PKZM01) ou 55 mm (PKZM4) larguras do motor-proteção de circuitos disjuntores permanecem inalteradas.
Dados técnicos
Contatos auxiliares
Categoria de sobretensão/grau de poluição
III/3
Tensão operacional nominal [Ue] [Ue]
400 V CA
Corrente operacional nominal [eue]AC-15220 - 240 V [Ie]
1 Um
Tempo de vidaVida útil mecânica [Operações]
> 0,1 x 10Seis
Tempo de vidaVida útil elétrica [Operações]
0,1 x 10Seis
A classificação de dados para tipos de aprovados
Piloto DeverAC operado
E150
Uso GeralDC
250 V
Uso GeralDC
0,5 A
Verificação de projeto como de acordo com a IEC/EN 61439
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
1 Um
Dissipação de calor por pólo, dependente da corrente [Pvid]
0.01 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+55 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
De baixa tensão industrial componentes (EG000017) / bloco de contato Auxiliar (EC000041)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Componente de baixa tensão, tecnologia de comutação / comutador Auxiliar de bloco ([email protected] [AKN342013])
Número de contatos como contato
Zero
Número de contatos como contato normalmente aberto
Um
Número de contatos como contato normalmente fechado
Zero
Número de falhas de sinal muda
Zero
Operação de corrente nominal Ie AC-15, 230 V
1 Um
Tipo de conexão elétrica
Grampo de mola de conexão
Modelo
Topo de montagem
Método de montagem
Fixação frontal
Suporte da lâmpada
Nenhum
Aprovações
Padrões De Produto
UL 508, CSA-C22.2 Nº 14; IEC60947-4-1; marcação CE
UL Arquivo Nº.
E36332
UL Controlo de Categoria Nenhuma.
NLRV
CSA Arquivo.
Cento e sessenta e cinco mil seiscentos e vinte e oito
CSA Classe Nenhuma.
3211-05
América Do Norte Certificação
UL, CSA
Especialmente concebido para a América do Norte
Nenhum
Características
Acessórios
1: Motor-proteção de circuitos disjuntores
2: Viagem, indicando que o contato auxiliar
2: Viagem, indicando que o contato auxiliar
Dimensões
| Característica | Valor |
|---|---|
| Número de contatos como inversores (EF008257) | 0 |
| Número de contatos como contato normalmente aberto (EF008256) | 1 |
| Número de contatos como contato normalmente fechado (EF008255) | 0 |
| Número de comutadores de sinal de erro (EF007613) | 0 |
| Corrente nominal de operação Ie em AC-15, 230 V (EF001385) | 1 A |
| Acabamento da conexão elétrica (EF003961) | Conexão por terminal de mola |
| Modelo (EF000010) | Clip-on |
| Método de montagem (EF000003) | Fixação frontal |
| Suporte da lâmpada (EF000048) | Nenhum |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 35 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
