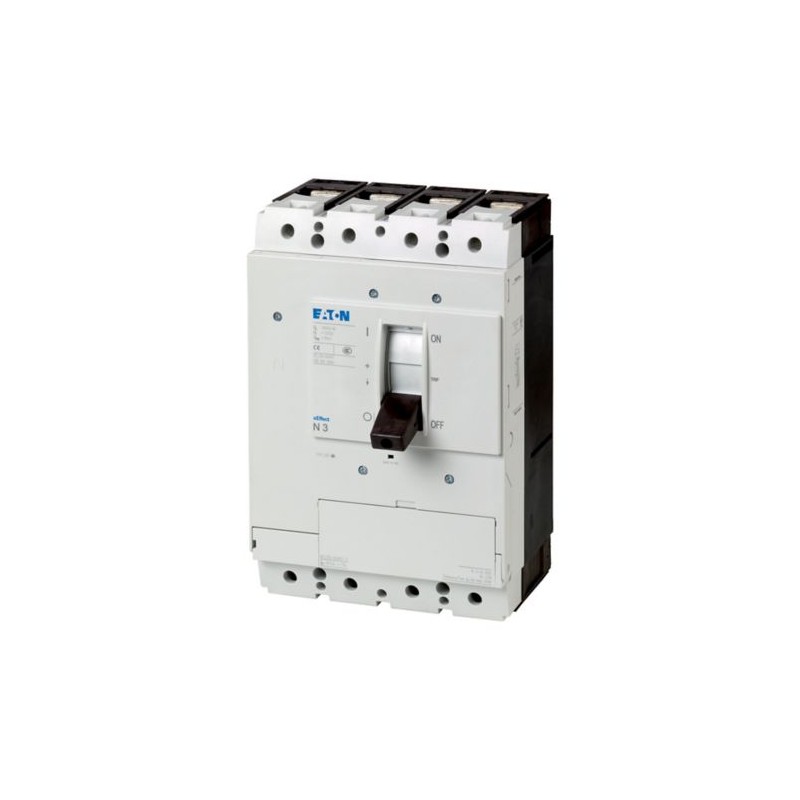

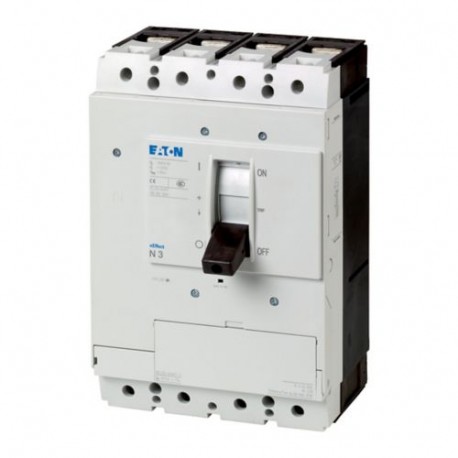

N3-4-400-S15-DC 166408 Y7-166408 EATON ELECTRIC Lasttrennschalter, 4p, 400A, 1500VDC
N3-4-400-S15-DC
166408
Y7-166408
EATON-MOELLER
Lasttrennschalter, 4p, 400A, 1500VDC
N3-4-400-S15-DC
Eaton Moeller series NZM– Kompaktleistungsschalter. Trennschalter 4p 400 A 1500 V DC
Lasttrennschalter N.. DC in der Sonderausführung für bis zu 1500 V DC kann 1- oder 2-polig eingesetzt werden. Sie erfüllen die Isolationseigenschaften auch bei geerdeten IT-Netzwerken. Zubehörteile wie Brückensätze, Anschlussklemmen und Türkupplungsdrehgriffe ermöglichen den individuellen Einbau in die unterschiedlichsten Verteilersysteme. Hilfsschalter, Spannungsauslöser und Fernbediener erleichtern die Signalisierung und Automatisierung. Hinweise: Hauptschaltercharakteristik inkl. Zwangsantrieb nach IEC/EN 60204 und VDE 0113. Trenneigenschaften nach IEC/EN 60947-3 und VDE 0660 . Klemmentyp: Für das 2-polige Schalten ist eine Reihenschaltung gemäß den angegebenen Anschlussmöglichkeiten erforderlich. Siehe Zubehör Brücken-Kits. Schalter nicht kombinierbar mit Steck-/Einschubeinheiten und/oder Anschluss auf der Rückseite. Bei nicht geerdeten Netzen > 1000VDC muss die Anlage so konfiguriert werden, dass die Wahrscheinlichkeit eines doppelten Erdschlusses vernachlässigbar gering ist.
Niederspannungsschaltgeräte > Lasttrennschalter
Leistungsschalter NZM
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Related products
▲Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
Produktname
Eaton – Moeller Series – NZM Trennschalter
Katalognummer
166408
Produkt Länge/Tiefe
166 mm
Produkthöhe
275 mm
Produktbreite
185 mm
Produktgewicht
7.3 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
IEC
EAN
4015081629169
Modellcode
N3-4-400-S15-DC
Produktspezifikationen
Typ
DC Lasttrennschalter
Besondere Merkmale
IEC/EN 60947-3 CCC China Compulsory Certificate Eigenschaften des Hauptschalters inkl. positiver Antrieb nach IEC/EN 60204 und VDE 0113. Trenneigenschaften nach IEC/EN 60947-3 und VDE 0660. N-Trennschalter können, hinzu kommt, kombinierbar mit NZM...-XU, NZM...-XA Arbeitsstromauslöser und Hilfsschalter sowie mit NZM...-XR… Fernantrieb. Für Gleichstromschaltung alle 4 Kontakte in Reihe schalten. Siehe Darstellung Zubehör Brückenbausätze. Standardlieferumfang: Schraubanschluss-Rahmenklemme optional. Bei ungeerdeten Systemen (z. B. IT) muss bei der Installation sichergestellt werden, dass ein Doppelerdschluss unmöglich ist. Schalter nicht kombinierbar mit Steckeinheiten/Ausfahrvorrichtungen und/oder rückseitigem Anschluss. mechanisch: davon max. 50 % Abschaltung durch Nebenschluss-/Unterspannungsauslöser Bemessungsstrom = Bemessungsdauerstrom: 400 A Werte für Bemessungsdauerstrom bei 65 °C inkl. Jumper.
Anwendung
Offene Bereiche Nutzbauten
Stromstärkewert
400 A
Betriebsspannung
1500 V - 1500 V
Leistungsschalter-Rahmentyp
N3
Merkmale
Motorantrieb optional
Ausführung als NOT-AUS-Installation
Version als Wartungs-/Serviceschalter
Fernbedienung mit Nebenschlussauslösungen/Fernantrieb
Ausführung als Hauptschalter
Ausführung als NOT-AUS-Installation
Version als Wartungs-/Serviceschalter
Fernbedienung mit Nebenschlussauslösungen/Fernantrieb
Ausführung als Hauptschalter
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Verschmutzungsgrad
2
Montagemethode
Bodenmontage
Einbaugerät Festeinbautechnik
Installation der Verteilung
Fest
Zwischeneinbau
Einbaugerät Festeinbautechnik
Installation der Verteilung
Fest
Zwischeneinbau
Verlustleistung des Betriebsmittels, stromabhängig
96 W
Betriebsklasse
DC-22 A
Bemessungskurzzeitstromfestigkeit (Icw)
6,6 kA
Schutzart
IP20
Elektr. Anschlusstyp d. Hauptstromkreises
Schraubverbindung
Umgebungsbetriebstemperatur – max
70 °C
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungstemperatur Lagerung - max
70 °C
Umgebungstemperatur Lagerung - min
40 °C
Nennstrom (Iu) bei 40 °C mit Anschlussbrücken
400 A
Nennstrom (Iu) bei 65 °C mit Anschlussbrücken
400 A
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0
Bemessungsisolationsspan. (Ui)
1500 V
Bemessungsbetriebsleistung bei AC-23, 400 V
0 kW
Bemessungsbetriebsleistung bei AC-3, 400 V
0 kW
Schaltstellungen
I, +, 0
Lebensdauer, mechanisch
15000 Schaltvorgänge
Überspannungskategorie
III
Bemessungsbetriebsstrom
400 A (DC 22-A)
Schutzart (IP), Vorderseite
IP20
Anzahl der Pole
4-polig
Anschlusskapazität (Kupferstreifen)
10 Segmente mit 50 mm x 1 mm (2x) an der Breitenerweiterung auf der Rückseite
Max. 10 Segmente 32 mm x 1 mm + 5 Segmente 32 mm x 1 mm am rückseitigen Anschluss (gestanzt)
Min. 6 Segmente à 16 mm x 0,8 mm am rückseitigen Anschluss (gestanzt)
Min. 6 Segmente à 16 mm x 0,8 mm an der Box-Anschlussklemme
Max. 10 Segmente 24 mm x 1 mm + 5 Segmente 24 mm x 1 mm
Max. 8 Segmente à 24 mm x 1 mm (2x) an der Box-Anschlussklemme
Max. 10 Segmente 32 mm x 1 mm + 5 Segmente 32 mm x 1 mm am rückseitigen Anschluss (gestanzt)
Min. 6 Segmente à 16 mm x 0,8 mm am rückseitigen Anschluss (gestanzt)
Min. 6 Segmente à 16 mm x 0,8 mm an der Box-Anschlussklemme
Max. 10 Segmente 24 mm x 1 mm + 5 Segmente 24 mm x 1 mm
Max. 8 Segmente à 24 mm x 1 mm (2x) an der Box-Anschlussklemme
Grifffarbe
Schwarz (Black)
Funktionen
Lasttrennschalter / Hauptschalter
Verriegelbar
Spannungsauslöser optional
Photovoltaik-Anwendungen
Verriegelbar
Spannungsauslöser optional
Photovoltaik-Anwendungen
Anzahl der Schalter
1
Bedingter Bemessungskurzschlussstrom (lq)
0 kA
Bemessungsbetriebsspannung (Ue) bei AC - max
0 V
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
400 A
Bemessungsdauerstrom bei AC-21, 400 V
0 A
Bemessungsdauerstrom bei AC-23, 400 V
0 A
Bemessungskurzzeitstromfestigkeit (t = 1 s)
6.6 kA
Schaltleistung bei 400 V
0 kW
Griff-Typ
Kipphebel
Anzahl der Schaltspiele pro Stunde - max
60
Standardklemmen
Schraubklemme
Anschlusskapazität (Kupfersammelschiene)
M10 an rückseitiger Verschraubung
Max. 10 mm x 50 mm (2x) an der Breitenerweiterung auf der Rückseite
Min. 20 mm x 5 mm direkt am rückseitigen Anschluss des Schalters
Max. 30 mm x 10 mm + 30 mm x 5 mm direkt am rückseitigen Schalter-Anschluss
Max. 10 mm x 50 mm (2x) an der Breitenerweiterung auf der Rückseite
Min. 20 mm x 5 mm direkt am rückseitigen Anschluss des Schalters
Max. 30 mm x 10 mm + 30 mm x 5 mm direkt am rückseitigen Schalter-Anschluss
Anschlusskapazität (Kupferleiter/-kabel fest)
16 mm² (2x) an Rahmenklemme
16 mm² (1x) direkt am rückseitigen Anschluss des Schalters
16 mm² (2x) direkt am rückseitigen Anschluss des Schalters
16 mm² (1x) direkt am rückseitigen Anschluss des Schalters
16 mm² (2x) direkt am rückseitigen Anschluss des Schalters
Anschlusskapazität (Aluminiumleiter/-kabel fest)
16 mm² (1x) an der Tunnelanschlussklemme
Anschlusskapazität (Kupferleiter/-kabel verseilt)
50 mm² bis 240 mm² (2x) an der 2-Loch-Tunnelanschlussklemme
25 mm² bis 240 mm² (1x) direkt am rückseitigen Anschluss des Schalters
25 mm² bis 240 mm² (2x) direkt am rückseitigen Anschluss des Schalters
50 mm² bis 240 mm² (1x) an der 2-Loch-Tunnelanschlussklemme
35 mm² bis 240 mm² (1x) an Rahmenklemme
25 mm² bis 185 mm² (1x) an der Tunnelanschlussklemme
25 mm² bis 120 mm² (2x) an Rahmenklemme
25 mm² bis 240 mm² (1x) direkt am rückseitigen Anschluss des Schalters
25 mm² bis 240 mm² (2x) direkt am rückseitigen Anschluss des Schalters
50 mm² bis 240 mm² (1x) an der 2-Loch-Tunnelanschlussklemme
35 mm² bis 240 mm² (1x) an Rahmenklemme
25 mm² bis 185 mm² (1x) an der Tunnelanschlussklemme
25 mm² bis 120 mm² (2x) an Rahmenklemme
Anschlusskapazität (Aluminiumleiter/-kabel verseilt)
25 mm² bis 185 mm² (1x) an der Tunnelanschlussklemme
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Wartungs-/Reparaturschalter (EF006986) | Ja |
| Ausführung als Sicherheitsschalter (EF006985) | Nein |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Ja |
| Ausführung als Wendeschalter (EF009408) | Nein |
| Anzahl der Schalter (EF005586) | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 0 V |
| Bemessungsbetriebsspannung (EF001435) | 1500 V |
| Bemessungsdauerstrom bei AC-23, 400 V (EF011777) | 0 A |
| Bemessungsdauerstrom bei AC-21, 400 V (EF009165) | 0 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) | 0 kW |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 6.6 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) | 0 kW |
| Schaltleistung bei 400 V (EF009166) | 0 kW |
| Bedingter Bemessungskurzschlussstrom Iq (EF001444) | 0 kA |
| Polzahl (EF001391) | 4 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Motorantrieb optional (EF007386) | Ja |
| Motorantrieb integriert (EF006697) | Nein |
| Spannungsauslöser optional (EF007491) | Ja |
| Gerätebauart (EF008240) | Einbaugerät Festeinbautechnik |
| Geeignet für Frontbefestigung 4-Loch (EF007247) | Nein |
| Geeignet für Frontbefestigung Zentral (EF007248) | Nein |
| Geeignet für Verteilereinbau (EF007262) | Ja |
| Geeignet für Zwischenbau (EF007264) | Ja |
| Farbe des Betätigungselements (EF007167) | schwarz |
| Ausführung des Betätigungselements (EF006976) | Kipphebel |
| Verriegelbar (EF006281) | Ja |
| Anschlussart Hauptstromkreis (EF006819) | Schraubanschluss |
| Mit vormontierter Verkabelung (EF016444) | Nein |
| Schutzart (IP), frontseitig (EF003118) | IP20 |
| Schutzart (NEMA) (EF011959) | sonstige |
| Breite (EF000008) | 185 mm |
| Höhe (EF000040) | 275 mm |
| Tiefe (EF000049) | 166 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| N3-4-400-S15-DC Y7-166408 166408 ES_168567.pdf | 7 Mbytes |
|
