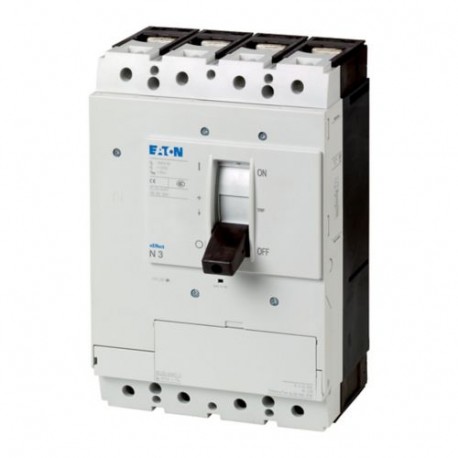

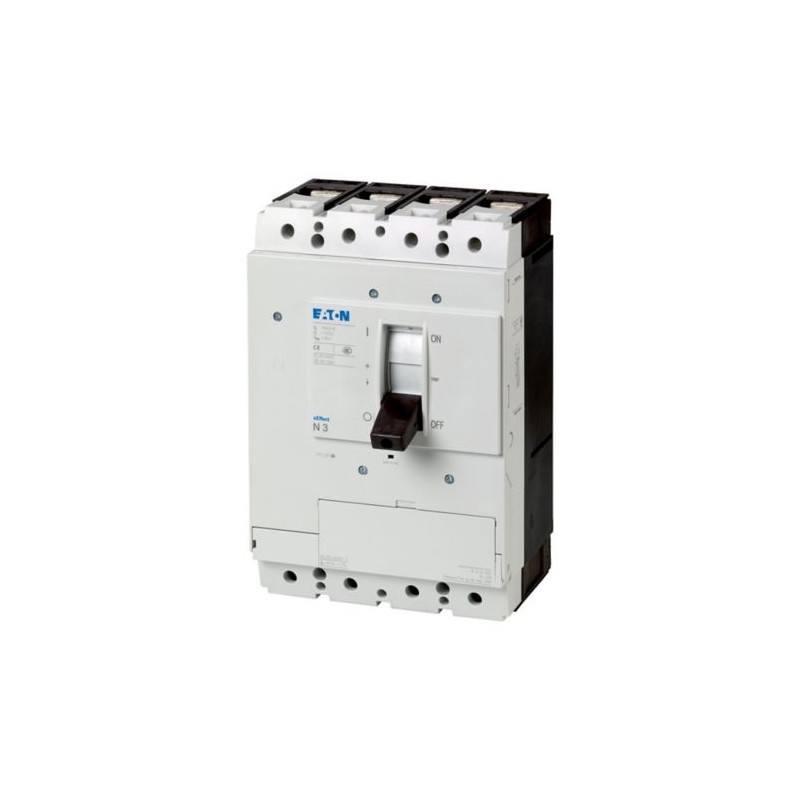

N3-4-400-S15-DC 166408 Y7-166408 EATON ELECTRIC Interrupteur-sectionneur 4p 400A 1500VDC Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

N3-4-400-S15-DC 166408 Y7-166408 EATON ELECTRIC Interrupteur-sectionneur 4p 400A 1500VDC

N3-4-400-S15-DC

166408

Y7-166408

EATON-MOELLER

Interrupteur-sectionneur 4p 400A 1500VDC

N3-4-400-S15-DC

Eaton Moeller series NZM - Molded Case Circuit Breaker. Switch-disconnector 4p 400A 1500VDC

Interrupteurs-sectionneurs N.. Le courant continu dans la version spéciale jusqu’à 1500 V CC peut être utilisé sur 1 ou 2 pôles. Ils respectent les propriétés d’isolation même pour les réseaux informatiques mis à la terre. Les accessoires, tels que les kits de ponts, les bornes de raccordement et les poignées rotatives d’accouplement de porte, permettent une installation individuelle dans les systèmes de distribution les plus variés. Les interrupteurs auxiliaires, les déclencheurs de tension et les opérateurs à distance facilitent la signalisation et l’automatisation. Remarques : caractéristiques principales de l’interrupteur, y compris l’entraînement positif selon IEC/EN 60204 et VDE 0113. Caractéristiques d’isolement selon IEC/EN 60947-3 et VDE 0660 . Type de borne : un raccordement en série est nécessaire pour la commutation à 2 pôles selon les possibilités de raccordement spécifiées. Voir les accessoires kits de pont. L’interrupteur ne peut pas être combiné avec des unités enfichables / débrochables et/ou une connexion à l’arrière. pour les réseaux non mis à la terre > 1000VDC, l’installation doit être configurée de telle sorte que la probabilité d’un double défaut à la terre soit négligeable.

Plus de détails


Appareillage industriel basse tension > Interrupteur-sectionneur

Commutateurs automatiques à boîtier moulé NZM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $3,041.29
Prix unitaire: $3,041.29
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series NZM switch-disconnector
Catalog Number
166408
Model Code
N3-4-400-S15-DC
EAN
4015081629169
Product Length/Depth
166 mm
Product Height
275 mm
Product Width
185 mm
Product Weight
7.3 kg
Compliances
RoHS conform
Certifications
IEC

Spécifications du produit

Type
DC switch-disconnectorSwitch-disconnector
Special features
IEC/EN 60947-3CCC China Compulsory CertificateMain switch characteristics including positive drive to IEC/EN 60204 and VDE 0113.Isolating characteristics to IEC/EN 60947-3 and VDE 0660.N switch-disconnectors can, in addition, be combined with NZM...-XU, NZM...-XA shunt releases and auxiliary contacts as well as with NZM...-XR... remote operator.For DC switching, all 4 contacts must be connected in series. Refer to the information on jumper kit accessories.Supplied as standard: Screw connectionbox terminal optional.When working with ungrounded systems (e.g., IT), the installation must ensure that a double ground fault will be impossible.Switch can not be combined with plug-in/withdrawable units and/or connection on rear.Lifespan, mechanical: of which max. 50 % trip by shunt/undervoltage releaseRated current = rated uninterrupted current: 400 AValues for rated uninterrupted current at 65 °C include jumpers.
Application
Open areasUtility buildings
Amperage Rating
400 A
Voltage rating
1500 V - 1500 V
Circuit breaker frame type
N3
Features
Motor drive optional
Version as emergency stop installation
Version as maintenance-/service switch
Remote operation with shunt releases / remote operator
Version as main switch
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Pollution degree
2
Mounting Method
Ground mounting
Built-in device fixed built-in technique
Distribution board installation
Fixed
Intermediate mounting
Equipment heat dissipation, current-dependent
96 W
Utilization category
DC-22 A
Rated short-time withstand current (Icw)
6.6 kA
Degree of protection
IP20
Electrical connection type of main circuit
Screw connection
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Ambient storage temperature - max
70 °C
Ambient storage temperature - min
40 °C
Current rating (Iu) at 40°C with terminal jumpers
400 A
Current rating (Iu) at 65°C with terminal jumpers
400 A
Number of auxiliary contacts (change-over contacts)
0
Number of auxiliary contacts (normally closed contacts)
0
Number of auxiliary contacts (normally open contacts)
0
Rated insulation voltage (Ui)
1500 V
Rated operating power at AC-23, 400 V
0 kW
Rated operating power at AC-3, 400 V
0 kW
Switch positions
I, +, 0
Lifespan, mechanical
15000 operations
Overvoltage category
III
Rated operational current
400 A (DC 22-A)
Degree of protection (IP), front side
IP20
Number of poles
Four-pole
Terminal capacity (copper strip)
10 segments of 50 mm x 1 mm (2x) at rear-side width extension
Max. 10 segments of 32 mm x 1 mm + 5 segments of 32 mm x 1 mm at rear-side connection (punched)
Min. 6 segments of 16 mm x 0.8 mm at rear-side connection (punched)
Min. 6 segments of 16 mm x 0.8 mm at box terminal
Max. 10 segments of 24 mm x 1 mm + 5 segments of 24 mm x 1 mm
Max. 8 segments of 24 mm x 1 mm (2x) at box terminal
Handle color
Black
Functions
Disconnectors/main switches
Interlockable
Voltage release optional
Photovoltaic applications
Number of switches
1
Rated conditional short-circuit current (Iq)
0 kA
Rated operating voltage (Ue) at AC - max
0 V
Rated operational current for specified heat dissipation (In)
400 A
Rated permanent current at AC-21, 400 V
0 A
Rated permanent current at AC-23, 400 V
0 A
Rated short-time withstand current (t = 1 s)
6.6 kA
Switching power at 400 V
0 kW
Handle type
Rocker lever
Number of operations per hour - max
60
Standard terminals
Screw terminal
Terminal capacity (copper busbar)
M10 at rear-side screw connection
Max. 10 mm x 50 mm (2x) at rear-side width extension
Min. 20 mm x 5 mm direct at switch rear-side connection
Max. 30 mm x 10 mm + 30 mm x 5 mm direct at switch rear-side connection
Terminal capacity (copper solid conductor/cable)
16 mm² (2x) at box terminal
16 mm² (1x) direct at switch rear-side connection
16 mm² (2x) direct at switch rear-side connection
Terminal capacity (aluminum solid conductor/cable)
16 mm² (1x) at tunnel terminal
Terminal capacity (copper stranded conductor/cable)
50 mm² - 240 mm² (2x) at 2-hole tunnel terminal
25 mm² - 240 mm² (1x) direct at switch rear-side connection
25 mm² - 240 mm² (2x) direct at switch rear-side connection
50 mm² - 240 mm² (1x) at 2-hole tunnel terminal
35 mm² - 240 mm² (1x) at box terminal
25 mm² - 185 mm² (1x) at tunnel terminal
25 mm² - 120 mm² (2x) at box terminal
Terminal capacity (aluminum stranded conductor/cable)
25 mm² - 185 mm² (1x) at tunnel terminal

ETIM for 166408 Appareillage industriel basse tension (EC000216)
Caractéristique Valeur
Finition interrupteur général (EF006981) Oui
Finition interrupteur de maintenance/réparation (EF006986) Oui
Finition interrupteur de sécurité (EF006985) Non
Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) Oui
Finition de l'inverseur (EF009408) Non
Nombre de commutateurs (EF005586) 1
Tension de fonctionnement nominale max. Ue en CA (EF007355) 0 V
Tension de fonctionnement normale (EF001435) 1500 V
Courant permanent nominal, CA-21, 400 V (EF011777) 0 A
Courant permanent nominal , CA-21, 400 V (EF009165) 0 A
Puissance de fonctionnement nominale, CA-3, 400 V (EF001364) 0 kW
Courant nominal de courte durée admissible Icw (EF007050) 6.6 kA
Puissance de fonctionnement nominale, CA-23, 400 V (EF007027) 0 kW
Puissance de commutation à 400 V (EF009166) 0 kW
Intensité de court-circuit nominale conditionnelle Iq (EF001444) 0 kA
Nombre de pôles (EF001391) 4
Nombre de contacts auxiliaires à ouverture (EF001377) 0
Nombre de contacts auxiliaires à fermeture (EF001376) 0
Nombre de contacts auxiliaires à deux directions (EF003531) 0
Commande motorisée en option (EF007386) Oui
Commande motorisée intégrée (EF006697) Non
Déclencheur voltmétrique en option (EF007491) Oui
Type de construction de l'appareil (EF008240) Technique d'encastrement fixe pour appareil encastré
Adapté à une fixation frontale à 4 trous (EF007247) Non
Adapté à une fixation frontale centrale (EF007248) Non
Adapté à un montage en distributeur (EF007262) Oui
Adapté à un montage intermédiaire (EF007264) Oui
Couleur de l'élément d'actionnement (EF007167) Noir
Finition de l'élément d'actionnement (EF006976) Levier
Verrouillable (EF006281) Oui
Type de raccordement du circuit principal (EF006819) Borne à vis
Avec un câblage préparé (EF016444) Non
Classe de protection (IP), face avant (EF003118) IP20
Classe de protection (NEMA) (EF011959) Autre
Largeur (EF000008) 185 mm
Hauteur (EF000040) 275 mm
Profondeur (EF000049) 166 mm
