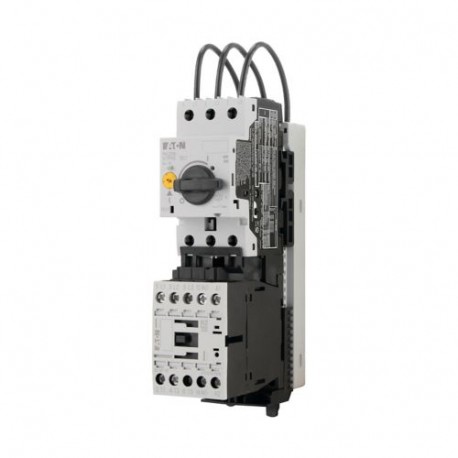

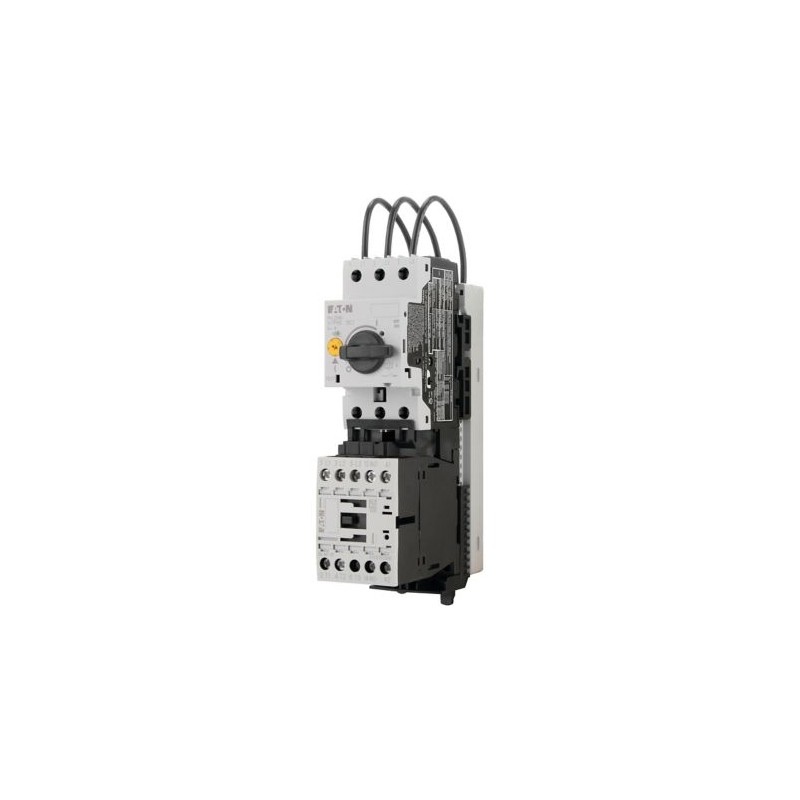

MSC-DM-0,4-M7(24VDC)/MSFA 191103 Y7-191103 EATON ELECTRIC Direktstarter auf Feeder Systemadapter, 3-polig, 0..
MSC-DM-0,4-M7(24VDC)/MSFA
191103
Y7-191103
EATON-MOELLER
Direktstarter auf Feeder Systemadapter, 3-polig, 0,09 kW/400 V/AC3, 100 kA, DC-betätigt
Motor starter direct auf das system der Stromversorgung, 3-polig, 0.09 kW / 400 V / AC-3; 100 kA; 24 V DC
Eaton Moeller® series MSC-DM Direktstarter, 380 V 400 V 415 V: 0,09 kW, Ir= 0,25 - 0,4 A, 24 V DC, Gleichspannung MSC-DM-0,4-M7(24VDC)/MSFA
DOL-Starter, Grundgerät: MSC, Hinweise: Auch für Motoren der Effizienzklasse IE3 geeignet., IE3-fähige Geräte sind an dem Logo auf der Verpackung zu erkennen., Motorleistung bei AC-3, 380 V 400 V 415 V: P= 0,09 kW, Einstellbereich der Überlastauslöser: Ir= 0,25 - 0,4 A, Koordination: Art der Koordination "1", Art der Koordination "2", Stellspannung: 24 V DC, DC Spannung, Normen: UL 508 (auf Anfrage), CSA C 22.2 Nr. 14 (auf Anfrage)
Niederspannungsschaltgeräte > Motorstarter/Motorstarterkombination
Leistungsschalter PKZ
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Related products
▲Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
Produktname
Eaton Moeller® series MSC-DM DOL starter
Katalognummer
191103
Produkt Länge/Tiefe
115 mm
Produkthöhe
180 mm
Produktbreite
45 mm
Produktgewicht
0.724 kg
Zertifikat(e)
UL 508 (on request)
CSA-C22.2 No. 14 (on request)
CSA-C22.2 No. 14 (on request)
EAN
4015081916016
Modellcode
MSC-DM-0,4-M7(24VDC)/MSFA
Features & Functions
Ausstattung:
Kurzschlussauslöser
Funktionen
Temperaturkompensierter Überlastschutz
General
Klasse
CLASS 10 A
Verbindung
Schraubklemmen
Anbindung an SmartWire-DT
Nein
Zuordnungsart
2
Schutzart
IP20
NEMA sonsitge
NEMA sonsitge
Ausführung
IEC Starter
Montageart
Motorstarter Einspeisesystem
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
1
Überlastauslösestromeinstellung - min
0.25 A
Überlastauslösestromeinstellung - max
0.4 A
Überspannungskategorie
III
Verschmutzungsgrad
3
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V AC
Geeignet für
Auch Motoren mit Effizienzklasse IE3
Typ
Starter mit Bimetallauslöser
Spannungsart
Gleichstrom
Climatic environmental conditions
Höhe
Max. 2000 m
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
55 °C
Electrical rating
Bemessungsbetriebsstrom (Ie)
0,31 A
Bemessungsbetriebsstrom (le) bei AC-3, 380 V, 400 V, 415 V
0.4 A
Bemessungsbetriebsleistung bei AC-3, 220/230 V, 50 Hz
0.06 kW
Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz
0.09 kW
Bemessungsbetriebsspannung
230 - 415 V AC
Short-circuit rating
Bedingter Bemessungskurzschlussstrom (lq), Typ 2, 380 V, 400 V, 415 V
50000 A
Kurzschlussauslöser (Irm) - max
6.2 A
Magnet system
Leistungsaufnahme (Halteleistung) bei DC
2.6 W
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei DC - min
24 V
Bemessungssteuerspeisespannung (Us) bei DC - max
24 V
Design verification
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
| Merkmal | Wert |
|---|---|
| Art des Motorstarters (EF009598) | Direktstarter (DOL) |
| Mit Kurzschlussauslöser (EF006691) | Ja |
| Bemessungssteuerspeisespannung AC 50 Hz (EF003978) | 0 V |
| Bemessungssteuerspeisespannung AC 60 Hz (EF003979) | 0 V |
| Bemessungssteuerspeisespannung DC (EF003980) | 24 V |
| Spannungsart zur Betätigung (EF008242) | DC |
| Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig (EF009599) | 0.06 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) | 0.09 kW |
| Bemessungsleistung, 460 V, 60 Hz, 3-phasig (EF009600) | 0 kW |
| Bemessungsleistung, 575 V, 60 Hz, 3-phasig (EF009601) | 0 kW |
| Bemessungsbetriebsstrom Ie (EF001443) | 0.31 A |
| Bemessungsbetriebsstrom bei AC-3, 400 V (EF009602) | 0.4 A |
| Überlastauslöser Stromeinstellung (EF002336) | 0.25 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V (EF009607) | 0 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V (EF009608) | 0 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V (EF009606) | 50000 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V (EF009605) | 50000 A |
| Leistungsaufnahme (EF000346) | 2.6 W |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 1 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Umgebungstemperatur, Obergrenze ohne Einschränkungen (EF009603) | 55 °C |
| Temperaturkompensierter Überlastschutz (EF009604) | Ja |
| Auslöseklasse (EF006668) | CLASS 10 A |
| Anschlussart Hauptstromkreis (EF006819) | Schraubanschluss |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis (EF006979) | Schraubanschluss |
| Tragschienenmontage möglich (EF003972) | Nein |
| Mit Trafo (EF000278) | Nein |
| Anzahl der Befehlsstellen (EF001372) | 0 |
| Geeignet für NOT-AUS (EF001433) | Nein |
| Zuordnungsart nach IEC 60947-4-3 (EF012390) | Klasse 2 |
| Anzahl der Leuchtmelder (EF001965) | 0 |
| Externer Reset möglich (EF003426) | Nein |
| Mit Sicherung (EF006693) | Nein |
| Schutzart (IP) (EF005474) | IP20 |
| Schutzart (NEMA) (EF011959) | sonstige |
| Unterstützt Protokoll für TCP/IP (EF003050) | Nein |
| Unterstützt Protokoll für PROFIBUS (EF003052) | Nein |
| Unterstützt Protokoll für CAN (EF003053) | Nein |
| Unterstützt Protokoll für INTERBUS (EF003054) | Nein |
| Unterstützt Protokoll für ASI (EF003051) | Nein |
| Unterstützt Protokoll für Modbus (EF003057) | Nein |
| Unterstützt Protokoll für Data-Highway (EF003058) | Nein |
| Unterstützt Protokoll für DeviceNet (EF003059) | Nein |
| Unterstützt Protokoll für SUCONET (EF003060) | Nein |
| Unterstützt Protokoll für LON (EF003017) | Nein |
| Unterstützt Protokoll für PROFINET IO (EF007525) | Nein |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | Nein |
| Unterstützt Protokoll für SERCOS (EF006657) | Nein |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | Nein |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | Nein |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | Nein |
| Unterstützt Protokoll für PROFIsafe (EF007526) | Nein |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | Nein |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | Nein |
| Breite (EF000008) | 45 mm |
| Höhe (EF000040) | 180 mm |
| Tiefe (EF000049) | 115 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 35 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| MSC-DM-0,4-M7(24VDC)/MSFA Y7-191103 191103 DE_191111.pdf | 2 Mbytes |
|
