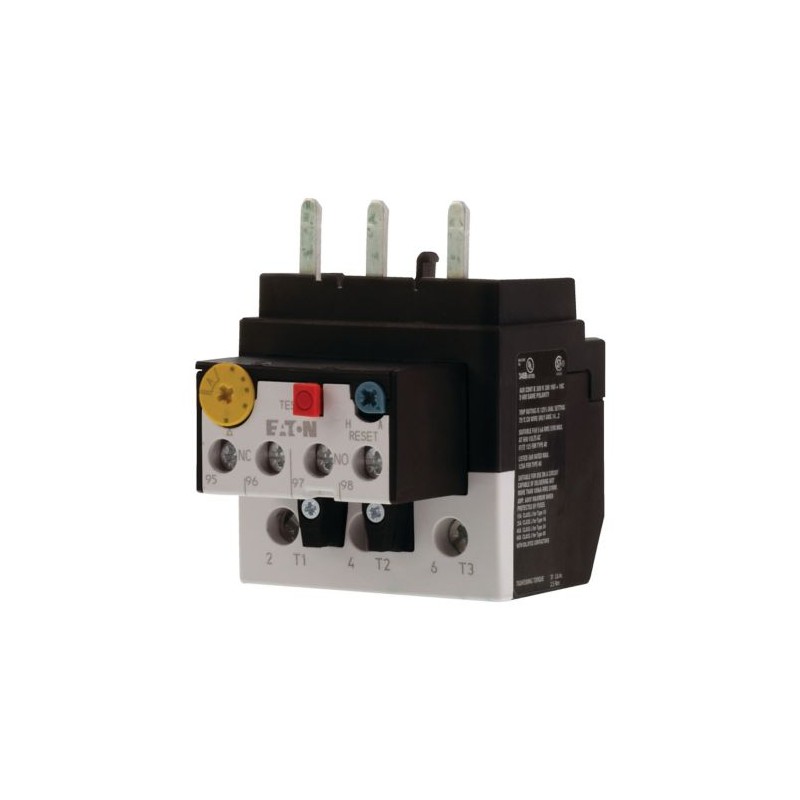

ZB65-75 108792 Y7-108792 EATON ELECTRIC Motorschutzrelais, 65 75 A, 1 Schließer + 1 Öffner Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

ZB65-75 108792 Y7-108792 EATON ELECTRIC Motorschutzrelais, 65 75 A, 1 Schließer + 1 Öffner

ZB65-75

108792

Y7-108792

EATON-MOELLER

Motorschutzrelais, 65 - 75 A, 1 Schließer + 1 Öffner

ZB65-75

Eaton Moeller® series ZB Motorschutzrelais, ZB65, Ir= 65 - 75 A, 1 S, 1 Ö, Direktmontage, IP00

Überlastrelais, Lieferprogramm: Überlastrelais ZB bis 150 A, Zubehör: Überlastrelais, Baugröße: ZB65, Phasenausfallempfindlichkeit: IEC/EN 60947, VDE 0660 Teil 102, Beschreibung: Prüf-/Aus-Taste, Reset-Taster manuell/automatisch, Auslösefrei-Entriegelung, Montageart: Direktmontage, Hilfskontakte N/O = Öffner: 1 S/O, Hilfskontakte N/C = Öffner: 1 N/C, Zur Verwendung mit: DILM40, DILM50, DILM65, DILM72, DILMF40, DILMF50, DILMF65, DIULM40, DIULM50, DIULM65, SDAINLM70, SDAINLM90, SDAINLM115, Normen: IEC/EN 60947, VDE 0660, UL, CSA, Schutzart: IP00

Mehr Infos


Niederspannungsschaltgeräte > Überlastrelais thermisch

Thermische Relais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $160.68
Stückpreis: $160.68
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series ZB Thermal overload relay
Katalognummer
108792
Produkt Länge/Tiefe
88 mm
Produkthöhe
75 mm
Produktbreite
60 mm
Produktgewicht
0.23 kg
Zertifikat(e)
VDE 0660
CSA-C22.2 No. 60947-4-1-14
IEC/EN 60947-4-1
IEC/EN 60947
CSA File No.: 012528
UL 60947-4-1
UL Category Control No.: NKCR
CE
CSA Class No.: 3211-03
CSA
UL File No.: E29184
UL
EAN
4015081084128
Modellcode
ZB65-75

Merkmale und Funktionen

Merkmale
Test/Aus-Taste
Reset-Taste Hand/Auto
Freiauslösung
Phasenausfallempfindlichkeit (gemäß IEC/EN 60947, VDE 0660 Teil 102)

Allgemein

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
55 °C
Umgebungsbetriebstemperatur (gekapselt) – min
25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Klasse
CLASS 10 A
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Schutzart
IP00
Rahmengröße
ZB65
Montageart
Direktanbau
Direct attachment
Überlastauslösestromeinstellung - min
65 A
Überlastauslösestromeinstellung - max
75 A
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Schutz
Finger- und handrückensicher, Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
Bemessungsstoßspannungsfestigkeit (Uimp)
4000 V (Hilfs- und Steuerkreise)
6000 V AC
Schockfestigkeit
10 g, Mechanisch, Sinusförmig, Schockdauer 10 ms
Geeignet für
Nebenstromkreise, (UL/CSA)
Temperaturkompensation
≤ 0,25 %/K, Restfehler für T > 40°
Kontinuierlich

Anschlussquerschnitte

Anschlusskapazität (freindrähtig mit Aderendhülse)
2 x (0,75 - 2,5) mm², Steuerstromleitungen
1 × (1 - 25) mm², Hauptleiter
2 x (1 - 25) mm², Hauptleiter
1 x (0,75 - 2,5) mm², Steuerstromleitungen
Anschlusskapazität (fest)
2 x (1 - 16) mm², Hauptleiter
2 x (0,75 - 4) mm², Steuerstromleitungen
1 x (0,75 - 4) mm², Steuerstromleitungen
1 x (1 - 16) mm², Hauptleiter
Anschlusskapazität (ein-/mehrdrähtig AWG)
14 - 2, Hauptleiter
2 x (18 - 14), Steuerstromleitungen
Anschlusskap. (mehrdräht.)
1 x (16 - 25) mm², Hauptleiter
Abisolierlänge (Hauptleiter)
11 mm
Abisolierlänge (Hilfsleiter)
8 mm
Schr-Grö
M3,5, Anschlussschraube, Steuerstromleitungen
M6, Anschlussschraube, Hauptleiter
Schraubendrehergröße
1 x 6 mm, Anschlussschraube, Schlitzschraubendreher
2, Anschlussschraube, Pozidriv-Schraubendreher
Anzugsdrehmoment
3.5 Nm, Schraubklemmen, Hauptleiter
1,2 Nm, Schraubklemmen, Steuerstromleitungen

Bemessungswerte

Konventioneller thermischer Strom lth der Hilfskontakte (1-polig, offen)
6 A
Bemessungsbetriebsstrom (le) bei AC-15, 120 V
1.5 A
Bemessungsbetriebsstrom (le) bei AC-15, 220 V, 230 V, 240 V
1.5 A
Bemessungsbetriebsstrom (le) bei AC-15, 380 V, 400 V, 415 V
0.9 A
Bemessungsbetriebsstrom (le) bei DC-13, 110 V
0.4 A
Bemessungsbetriebsstrom (le) bei DC-13, 220 V, 230 V
0.2 A
Bemess.betriebsstrom (le) bei DC-13, 24 V
0.9 A
Bemessungsbetriebsstrom (le) bei DC-13, 60 V
0.75 A
Bemessungsbetriebsspannung (Ue) - max
690 V
Sichere Trng
440 V AC, Zwischen Hilfskontakten und Hauptkontakten, Entspricht EN 61140
440 V AC, zwischen den Hauptstrombahnen, Entspricht EN 61140
240 V AC, Zwischen Hilfskontakten, Entspricht EN 61140
Schaltvermögen (Hilfskontakte, Steuerzyklus)
B600 bei gegenüberliegender Polarität, AC-betätigt (UL/CSA)
B300 bei gegenüberliegender Polarität, AC-betätigt (UL/CSA)
R300, DC-betätigt (UL/CSA)
Nennspannung - max.
600 VAC
Nennspannung - max.
600 VAC

Kurzschlussfestigkeit

Bemess.kurzschlussstrom (einf. Bemess.)
200 A, max. Sicherung, SCCR (UL/CSA)
150 A, max. CB, SCCR (UL/CSA)
10 kA, SCCR (UL/CSA)
Bemessungskurzschlussstrom (hoher Fehlerstrom bei 480 V)
65 kA, CB, SCCR (UL/CSA)
100 kA, Sicherung, SCCR (UL/CSA)
100 A, max. CB, SCCR (UL/CSA)
125 A, Klasse J/CC, max. Sicherung, SCCR (UL/CSA)
Bemessungskurzschlussstrom (hoher Fehlerstrom bei 600 V)
100 kA, Sicherung, SCCR (UL/CSA)
125 A, Klasse J/CC, max. Sicherung, SCCR (UL/CSA)
Bemessungsdaten Kurzschlussschutz
Max. 6 A gG/gL, Sicherung, Ohne Verschweißen, Hilfs- und Steuerkreise
125 A gG/gL, Sicherung, Zuordnungsart "2"
200 A gG/gL, Sicherung, Zuordnungsart "1"

Ansprechpartner

Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
1
Anzahl Hilfskontakte (Schließer)
1
Anzahl der Kontakte (Öffner)
1
Anzahl der Kontakte (Schließer)
1

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
14.4 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
4.8 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
75 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 108792 Niederspannungsschaltgeräte (EC000106)
Merkmal Wert
Einstellbarer Strombereich (EF008211) 65 A
Max. Bemessungsbetriebsspannung Ue (EF007357) 690 V
Montageart (EF000003) Direktanbau
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Anzahl der Hilfskontakte als Öffner (EF001377) 1
Anzahl der Hilfskontakte als Schließer (EF001376) 1
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Auslöseklasse (EF006668) CLASS 10 A
Reset-Funktion Eingang (EF011940) Nein
Reset-Funktion automatisch (EF011941) Ja
Reset-Funktion Taster (EF011942) Ja
