Vergrößern Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

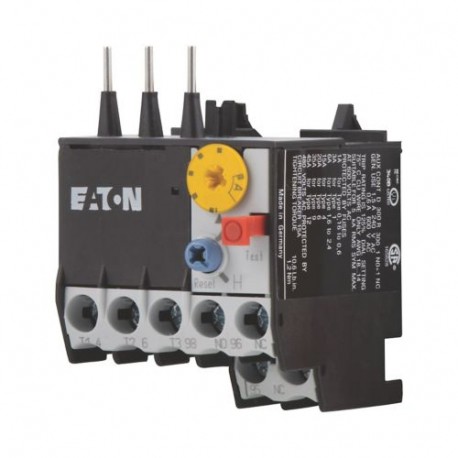

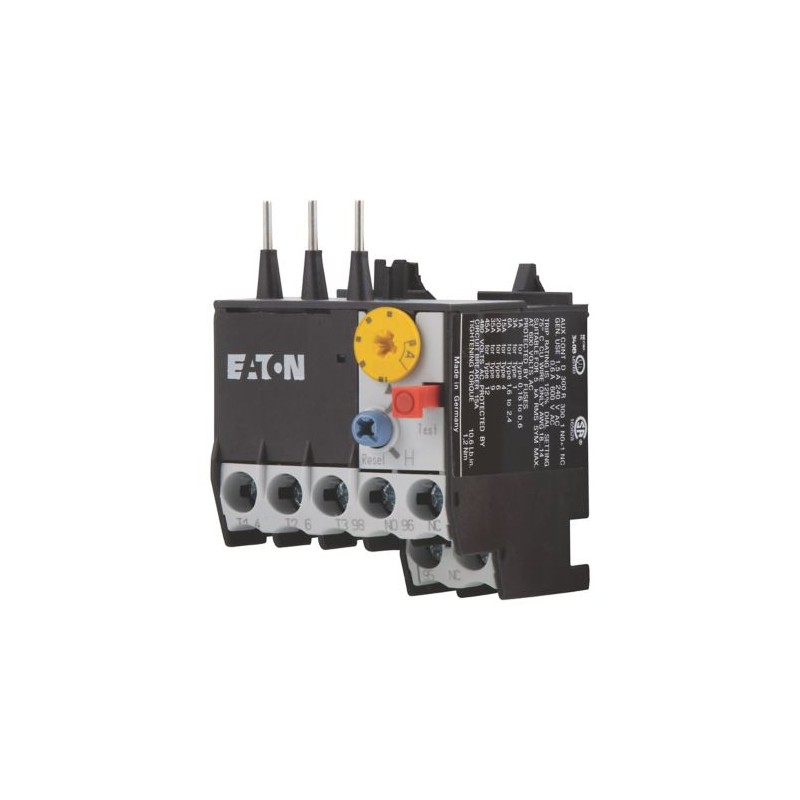

ZE-0,16 014263 Y7-14263 EATON ELECTRIC Motorschutzrelais, 0,1 0,16 A, 1 Schließer + 1 Öffner

Name: ZE-0,16 014263 Y7-14263 EATON ELECTRIC Motorschutzrelais, 0,1 0,16 A, 1 Schließer + 1 Öffner
Brand: EATON-MOELLER
SKU: ETN014263
Price: 44.63 EUR
Availability: InStock

0/5 - 0 Opiniones

Artikel-Nr.: ZE-0,16

Code: 014263

Katalog-Zahl: Y7-14263

Hersteller: EATON-MOELLER

Beschreibung:

Motorschutzrelais, 0,1 - 0,16 A, 1 Schließer + 1 Öffner

Überlastrelais; 0,1-0,16 A; 1 NEIN + 1 NC; Direkte Montage in DILE.. M

Eaton Moeller® series ZE Motorschutzrelais, Ir= 0,1 - 0,16 A, 1 S, 1 Ö, Direktmontage

Überlastrelais, Lieferprogramm: ZE-Überlastrelais für Mini-Schützrelais, Phasenausfallempfindlichkeit: IEC/EN 60947, VDE 0660 Teil 102, Beschreibung: Prüf-/Aus-Taste, Reset-Taster manuell/automatisch, Auslöse-freie Entriegelung, Montageart: Direktmontage, Hilfskontakte N/O = Schließer: 1 Schließer, Hilfskontakte N/C = Öffner: 1 N/C, Zur Verwendung mit: DILEM, DIULEM/21/MV, Normen: IEC/EN 60947, VDE 0660, UL, CSA, Schutzart: IP20

Mehr Infos

Kategorien
Niederspannungsschaltgeräte > Überlastrelais thermisch

Thermische Relais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Garantie, Reparatur, Umtausch.

Gesamtpreis: $53.72

Stückpreis: $53.72

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Zusätzliche Rabatte für registrierte Kunden. Login oder Registrieren und Preise werden aktualisiert.

Preis berechnen nach der Menge

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

ANGESEHENE ARTIKEL

Related products

▲

Bestseller

▲

Mehr Infos

▲

Allgemeine Spezifikation

Produktname

Eaton Moeller® series ZE Überlastrelais thermisch

Katalognummer

014263

Produkt Länge/Tiefe

52 mm

Produkthöhe

65 mm

Produktbreite

45 mm

Produktgewicht

0.073 kg

Zertifikat(e)

IEC/EN 60947
UL 508
UL
VDE 0660
CSA
CSA File No.: 012528
CSA-C22.2 No. 14
IEC/EN 60947-5-1
UL File No.: E29184
CE
CSA Class No.: 3211-03
UL Category Control No.: NKCR
IEC/EN 60947-4-1

EAN

4015080142638

Modellcode

ZE-0,16

Merkmale und Funktionen

Merkmale

Test/Aus-Taste
Reset-Taste Hand/Auto
Freiauslösung
Phasenausfallempfindlichkeit (gemäß IEC/EN 60947, VDE 0660 Teil 102)

Allgemein

Umgebungsbetriebstemperatur – min

-25 °C

Umgebungsbetriebstemperatur – max

50 °C

Umgebungsbetriebstemperatur (gekapselt) – min

25 °C

Umgebungsbetriebstemperatur (gekapselt) – max

40 °C

Klasse

CLASS 10 A

Klimafestigkeit

Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Schutzart

IP20

Montageart

Direktanbau
Direct attachment

Überlastauslösestromeinstellung - min

0.1 A

Überlastauslösestromeinstellung - max

0.16 A

Überspannungskategorie

III

Verschmutzungsgrad

Produktkategorie

Überlastrelais ZE für Kleinschütze

Schutz

Finger- und handrückensicher, Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)

Bemessungsstoßspannungsfestigkeit (Uimp)

6000 V AC
4000 V (Hilfs- und Steuerkreise)

Schockfestigkeit

10 g, Mechanisch, Sinusförmig, Schockdauer 10 ms

Geeignet für

Nebenstromkreise, (UL/CSA)

Temperaturkompensation

≤ 0,25 %/K, Restfehler für T > 40°
Kontinuierlich

Anschlussquerschnitte

Anschlusskapazität (freindrähtig mit Aderendhülse)

1 x (0,5 - 1,5) mm², Hauptleiter
2 x (0,5 - 1,5) mm², Hauptleiter
1 x (0,5 - 1,5) mm², Steuerstromleitungen

Anschlusskapazität (fest)

1 x (0,75 - 2.5) mm², Hauptleiter
1 x (0,75 - 2,5) mm², Steuerstromleitungen
2 x (0,75 - 2,5) mm², Steuerstromleitungen

Anschlusskapazität (ein-/mehrdrähtig AWG)

18 - 14, Hauptleiter
2 x (18 - 12), Steuerstromleitungen

Abisolierlänge (Hauptleiter)

8 mm

Abisolierlänge (Hilfsleiter)

8 mm

Schr-Grö

M3,5, Anschlussschraube

Schraubendrehergröße

0,8 x 5,5 mm, Anschlussschraube, Schlitzschraubendreher
2, Anschlussschraube, Pozidriv-Schraubendreher

Bemessungswerte

Konventioneller thermischer Strom lth der Hilfskontakte (1-polig, offen)

6 A

Bemessungsbetriebsstrom (le) bei AC-15, 120 V

1.5 A

Bemessungsbetriebsstrom (le) bei AC-15, 220 V, 230 V, 240 V

1.5 A

Bemessungsbetriebsstrom (le) bei AC-15, 380 V, 400 V, 415 V

0.7 A

Bemessungsbetriebsstrom (le) bei AC-15, 500 V

0.5 A

Bemessungsbetriebsstrom (le) bei DC-13, 110 V

0.4 A

Bemessungsbetriebsstrom (le) bei DC-13, 220 V, 230 V

0.2 A

Bemess.betriebsstrom (le) bei DC-13, 24 V

0.9 A

Bemessungsbetriebsstrom (le) bei DC-13, 60 V

0.75 A

Bemessungsbetriebsspannung (Ue) - max

690 V

Sichere Trng

250 V AC, Zwischen Hilfskontakten, Entspricht EN 61140
300 V AC, zwischen den Hauptstrombahnen, Entspricht EN 61140
300 V AC, Zwischen Hilfskontakten und Hauptkontakten, Entspricht EN 61140

Schaltvermögen (Hilfskontakte, allgemeine Anwendung)

0,6 A, 600V AC, (UL/CSA)
1,5 A, 240V AC, (UL/CSA)

Schaltvermögen (Hilfskontakte, Steuerzyklus)

R300, DC-betätigt (UL/CSA)
D300, AC-betätigt (UL/CSA)

Kurzschlussfestigkeit

Bemess.kurzschlussstrom (einf. Bemess.)

1 A, max. Sicherung, SCCR (UL/CSA)
15 A, max. CB, CB für max. 480 V, SCCR (UL/CSA)
5 kA, SCCR (UL/CSA)

Bemessungsdaten Kurzschlussschutz

Max. 4 A gG/gL, Sicherung, Hilfskontakte
0,5 A gG/gL, Sicherung, Zuordnungsart "2"
20 A gG/gL, Sicherung, Zuordnungsart "1"

Ansprechpartner

Anzahl der Hilfskontakte (Wechsler)

Anzahl der Hilfskontakte (Öffner)

Anzahl Hilfskontakte (Schließer)

Anzahl der Kontakte (Öffner)

Anzahl der Kontakte (Schließer)

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid

4.8 W

Verlustleistungskapazität Pdiss

0 W

Verlustleistung pro Pol, stromabhängig, Pvid

1.6 W

Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)

0.16 A

Statische Verlustleistung, stromunabhängig PVS

0 W

10.2.2 Korrosionsbeständigkeit
